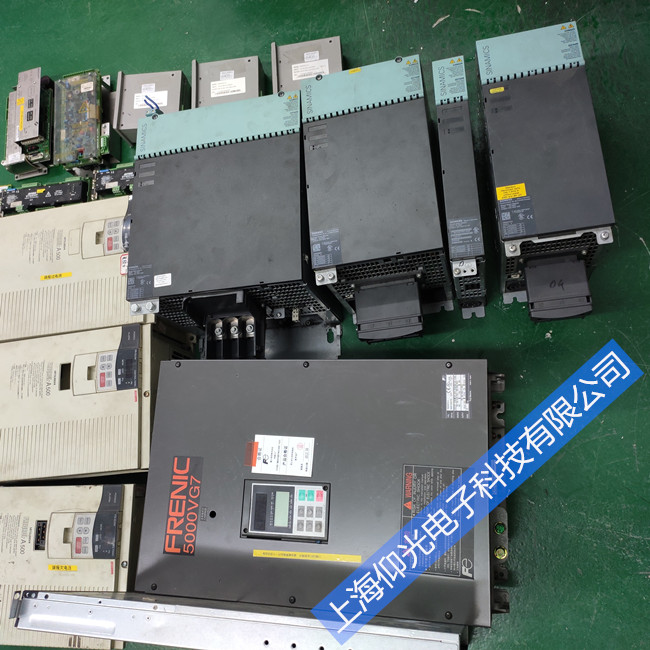

维修服务项目西门子S120伺服驱动器维修报警故障6SL3210-1SE24-5UA0报OFF3代码修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2020-12-1
专业维修西门子伺服驱动器电源，不同故障修理，免费检测，测试好发货，质保期长，有专业测试平台，修好均可测试好发货。
西门子S120伺服驱动器维修报警故障：
故障代码显示：OFF3 快速停止
故障说明：驱动沿着 “OFF3”
减速斜坡制动，
接着封锁脉冲。
故障处理：转速控制 (p1300 = 20, 21)
• 立即给定转速设定值 0，使驱动沿着 OFF3 下降斜坡
(p1135) 减速。
• 在检测到驱动静止后，如果配备了抱闸，抱闸闭合。在
抱闸闭合时间 (p1217) 经过后，封锁脉冲。
转速实际值低于转速阈值 (p1226) 或转速设定值 <= 转速
阈值 (p1226)，并且该情况持续超出了监控时间 (p1227)
时，表明驱动静止。
• “ 接通禁止 ” 激活。
转矩控制 (p1300 = 23)
• 切换到转速控制，其他反应和转速控制相同。
1.1.2 损坏的原因查找
（1）雷击、房屋漏水入侵，异物进入、检查人员误碰等意外。深圳变频器维修
（2）前级整流桥损坏，由于主电源前级进入了交流电，造成IGBT、IPM损坏。
（3）机内功率开关管的过电压吸收电路有损坏，造成不能有效吸收过电压而使IGBT损坏，如图1所示。
（4）器件本身质量不好。
（5）IGBT或IPM功率器件的前级光电隔离器件因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打 火击穿，导致IGBT、IPM损坏。
（6）不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下引起上下两功率开关器件瞬间同时导 通。
（7）滤波电容因日久老化，容量减少或内部电感变大，对母线的过压吸收能力下降，造成母线上过电压太高而损坏IGBT。正 常运行时母线上的过电压是逆变开关器件脉冲关断时，母线回路的电感储能转变而来的。
（8）经维修更换了滤波电容器，因该电容质量不好，或接到电容的线比原来长了，使电感量增加，造成母线过电压幅度明显 升高。
（9）并联使用IGBT，在更换时没有考虑型号、批号的一致性，导致各并联元件电流不均而损坏。
（10）外部负载有严重过电流、不平衡，电动机某相绕阻对地短路，有一相绕阻内部短路，负载机械卡住，相间击穿，输出电 线有短路或对地短路。
（11）用户电网电压太高，或有较强的瞬间过电压，造成过电压损坏。
（12）变频器内部某组电源，特别是IGBT驱动级+、-电源损坏，改变了输出值或两组电源间绝缘被击穿。
（13）负载上接了电容，或因布线不当对地电容太大，使功率管有冲击电流。
（14）修理更换功率�？�，因没有静电防护措施，在焊接操作时损坏了IGBT�；蛞蛐蘩碇猩⑷取⒔艄�、绝缘等处理不好，导 致短时使用而损坏。
（15）变频器内部�；さ缏罚ü缪�、过电流�；ぃ┑哪吃鸹�，失去保护功能。 西门子伺服驱动范围包括：炸机，�？檎�，带不动负载，主轴准备未绪，驱动器未使能，编码器报警故障，主轴驱动模块报 警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过 载、输出不平衡、无显示、开关电源损坏、�？樗鸹怠⒔拥毓收�、不能调速、限流运行,Z轴，X轴，Y轴报警维修。
西门子s120双电机�？楸╢7410修复型号：
6sl3120-1te13-0aa3 6sl3120-1te13-0ab0
6sl3120-1te15-0aa3 6sl3120-1te15-0ab0
6sl3120-1te21-0aa3 6sl3120-1te21-0ab0
6sl3120-1te21-8aa3 6sl3120-1te21-8ab0
6sl3120-1te23-0aa3 6sl3120-1te23-0ab0
6sl3120-1te24-5aa3 6sl3120-1te24-5ab0
6sl3120-1te26-0aa3 6sl3120-1te26-0ab0
6sl3120-1te28-5aa3 6sl3120-1te28-5ab0
6sl3120-1te31-3aa3 6sl3120-1te31-3ab0
6sl3120-1te32-0aa3 6sl3120-1te32-0ab0
6sl3120-2te13-0aa3 6sl3120-2te13-0ab0
6sl3120-2te15-0aa3 6sl3120-2te15-0ab0
6sl3120-2te21-0aa3 6sl3120-2te21-0ab0
6sl3120-2te21-8aa3 6sl3120-2te21-8ab0
维修项目：
一：数控系统维修
西门子SIEMENS系列:802S/802C/802D/802DSL/810D/840D/840DSL数控系统硬件芯片级维修及软件调试;
发格FAGOR数控系列：8035/8050/8055/8070 ;
发那科FANUC数控系列:OI/15I/16I/18I/21I/30I/31I;
三菱MITSUBISHI数控系列：E60/E6/E64/C6/M70/M700 ;
斯伯克(CYBELEC)折弯机数控:DNC10、DNC50、DNC60、DNC600、DNC70、DNC80、DNC880、DNC800、DNC900、DNC1200、ModEva系列；及各品牌国产数控系统：广州数控，华中数控，凯恩帝数控，华兴数控，广泰数控，大地数控，宝元数控，新代数控等系统硬件及伺服驱动芯片级维修服务
西门子S120伺服驱动器维修流程：
第1步：根据客户的故障描述，分析判断该驱动器的可修性。
第2步：客户寄/送到我公司待检。
第3步：工程师具体检测故障点，分析原因，给出处理建议。
第4步：出具检测报告书给客户，报告中附有故障点，处理方法，维修价格，所需时间。
第5步：征询客户意见，等待客户确认，同意则进行维修，不同意则原机返回。
第6步：工程师进行故障排除，维修OK, 带电机测试。
第7步：客户付款。
第8步：交付客户使用。
第9步：良好的质量跟踪服务。
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.rgrdmfo.cn/weixiu/weixiu2302.htm
【 我们确�？梢孕藓貌馐院酶突В。。�！】 伺服驱动器维修,伺服电机维修,变频器维修
