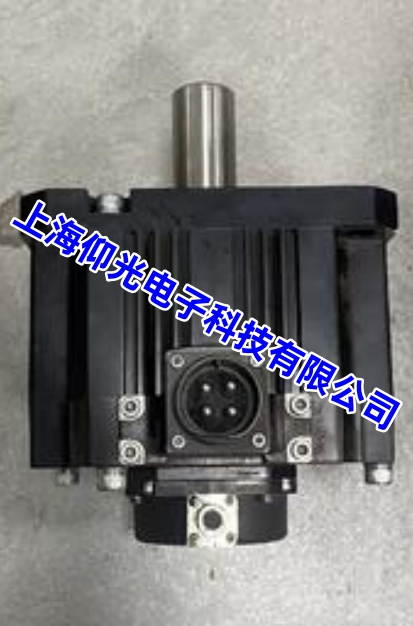

三菱伺服 HG‑SNS302J 过载故障（OL/AL.51/AL.52/AL.33 等）维修思路
HG‑SNS302J 是三菱 3kW 中惯量伺服电机，配 MR‑JE/JS/J4 驱动器常见过载报警：
- OL：过载（电机过热 / 持续过载）
- AL.33：过载报警
- AL.51/52：运行 / 减速过流（常被误判为过载）
下面给你一套现场可直接照做的维修步骤，从最常见到最核心依次排查。
一、先判断：是真过载，还是驱动器误报
-
空载点动试机脱开联轴器，让电机不带负载 JOG 低速运行
- 空载正常 → 机械负载问题
- 空载也过载 / 过流 → 电机 / 驱动器 / 线路问题
-
摸电机温度运行几分钟明显发烫 → 电机内部问题（绕组 / 轴承）
二、最常见原因：机械负载过大（80% 情况）
-
手动转动电机轴
- 有阻力、卡顿、不均匀 → 轴承坏 / 负载卡死
-
检查设备
- 导轨缺油、滑块卡死
- 丝杆弯曲、联轴器偏心
- 皮带过紧、齿轮啮合不良
-
运行时电流监控
看驱动器监视画面：负载率长期＞80% → 选型偏小或负载异常处理：清理、润滑、重新对中、减轻负载、加大加减速时间。
三、电机本体故障（直接导致过载发热）
1. 电机轴承损坏
症状：
- 转动有沙沙声、卡顿
- 电机发热快
-
空载电流偏大
维修：更换同型号轴承（HG‑SNS 系列一般前后各 1 个）
2. 电机绕组问题（匝间短路 / 绝缘下降）
用万用表测 UVW 三相电阻：
- 三相阻值应基本一致
- 某一相明显偏小 → 匝间短路
-
绕组对地绝缘＜1MΩ → 绝缘老化
结果：只能更换电机或重绕绕组（重绕性价比低，建议直接换）
3. 编码器异常（会导致电流异常大，报过载）
症状：
- 电机抖动、啸叫
- 低速不稳
-
负载率忽高忽低
处理：
- 重新插拔编码器插头
- 更换编码器线
- 编码器损坏 → 更换电机编码器组件
四、线路与接线问题
-
动力线 UVW 接触不良、虚接、烧针
会导致一相电流过大，驱动器判定过载
- 电缆在拖链内折断、破皮
-
地线 / 屏蔽没接好，干扰导致电流异常
处理：
- 重新压接端子
- 更换柔性伺服电缆
- 动力线与编码器线分开走线
五、驱动器参数问题（很容易忽略）
-
加减速时间太短加速过猛 → 瞬间过载适当延长到 200~500ms
-
增益过高，产生震荡位置环 / 速度环增益太大 → 电机抖动、电流飙升
-
惯量比不匹配负载惯量太大，电机吃力
处理：
- 恢复出厂参数
- 执行自动调谐
- 降低增益，延长加减速
六、驱动器本身故障（较少见）
-
断开电机线，驱动器单独上电
仍报过载 / 过流 → 驱动器内部故障
-
电流检测电路异常、IPM �？樾阅芟陆�
处理：维修驱动器或直接更换
快速判断总结（最实用）
- 脱开负载 → 正常 = 机械问题
- 脱开负载仍过载 = 电机 / 线路 / 驱动器
- 电机发热严重 = 轴承或绕组短路
- 抖动啸叫 = 编码器问题
-
参数调乱 = 重新调谐即可
上海仰光电子三菱伺服电机HG-SNS302J故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
