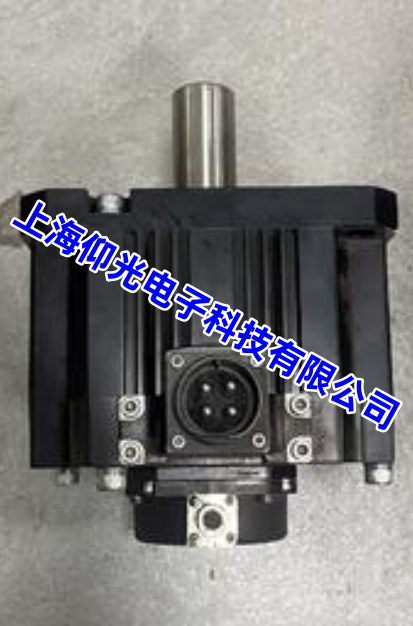

维修服务项目三菱伺服电机HG-SNS302J编码器报警故障排查方法
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-4-15
三菱 HG-SNS302J 伺服电机配备 17 位增量式编码器，配套 MR-JE/J4 驱动器时，常见编码器报警为 AL.9、AL.16、AL.17、AL.21、AL.24 等。维修核心思路是：先查线，再查供电，最后换编码器 / 电机。
一、常见编码器报警代码与含义
- AL.9 / AL.16：编码器异常 / 故障（信号丢失、通信错误）
- AL.17：Z 相脉冲异常（找不到原点）
- AL.21 (AL.21.1)：编码器反馈信号异常
- AL.24：编码器参数读写错误（内部 EEPROM 故障）
二、第一步：检查编码器电缆与接头（最常见，占 70%）
HG-SNS302J 的编码器接口为 CN2。
-
外观检查
- 断电后拔插编码器插头，检查针脚 有无弯曲、氧化、烧黑、松动。
- 查看电缆（尤其拖链内）有无 外皮破损、过度弯折、内部断线。
- 确认 屏蔽层单端可靠接地，且与动力线分开走线（>20cm）。
-
万用表检测（通断）
- 测量电缆每根芯线通断，有断线 → 更换电缆。
- 测量信号线与外壳（地）是否短路，短路 → 更换电缆。
-
替换测试
- 直接换一根已知完好的三菱原装编码器线测试，排除线缆隐性故障。
三、第二步：检查编码器供电（稳定性）
编码器标准工作电压为 +5V ±0.1V (4.8V~5.2V)。
- 驱动器上电，测量 CN2 插头的 +5V（Vcc）与 GND 引脚。
-
电压异常（偏低 / 无）：
- 驱动器内部 5V 供电电路故障 → 维修 / 更换驱动器。
- 电缆压降过大（线太长 / 太细）→ 更换粗线 / 缩短距离。
四、第三步：检查编码器安装与机械部分
-
紧固检查
- 确认编码器固定螺丝无松动，与电机轴连接的弹性联轴器无打滑。
-
码盘污染 / 损坏（风险操作）
- 现象：电机抖动、定位不准、报警时有时无。
-
处理（仅限专业人员）：
- 小心拆下编码器后盖。
- 用压缩空气轻吹内部灰尘，严禁擦拭玻璃码盘。
- 码盘有裂纹、碎裂、严重油污 → 直接更换编码器。
五、第四步：驱动器参数检查
-
确认编码器类型
- 检查参数 Pn0007（电机 ID），必须与 HG-SNS302J（17 位）匹配。
- 不匹配 → 重新输入正确电机代码或恢复出厂设置后重新自动调谐。
-
清除绝对式编码器数据（如适用）
- 若为绝对型系统，尝试执行 清除编码器电池数据 后重新上电。
六、第五步：更换编码器（终极方案）
经以上排查后仍报警，编码器本体已损坏。
-
维修方案：
- 更换全新原装编码器（需同型号 17 位）。
- 更换后必须使用 三菱专用软件（MR-Configurator）重新设定原点，否则定位不准。
- 成本方案：编码器维修 / 更换成本高，通常直接更换电机总成更高效。
七、维修流程总结
- 换线测试 → 排除线缆问题。
- 测 5V 供电 → 排除驱动器供电问题。
- 检查接头 / 清洁 → 排除接触不良。
- 替换编码器 / 电机 → 硬件损坏，直接更换。
上海仰光电子三菱伺服电机HG-SNS302J故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
