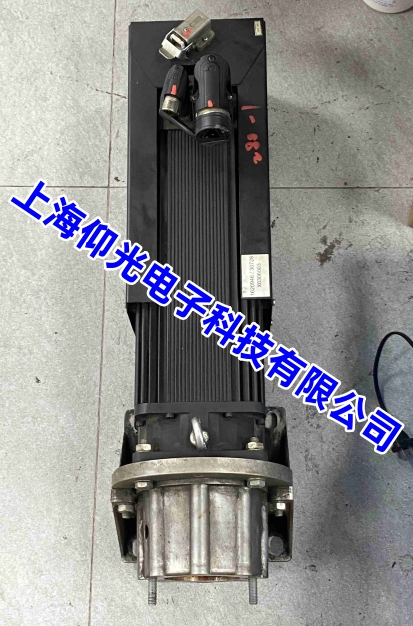

维修服务项目贝加莱电机8LSC5C.R0030D105-0过压故障维修方案
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-2-26
贝加莱 8LSC5C.R0030D105-0 过压故障，核心是直流母线电压超过�；ゃ兄�，多由再生能量无法释放、电网波动或内部硬件异常引发。结合该型号伺服驱动器特性，按 “先外部后内部、先软件后硬件” 的顺序排查，可快速定位并解决问题。
一、核心故障代码与判断依据
该型号过压常见报警代码为 39010（过电压），部分场景会伴随 6022、7302 等电压异常代码。判断关键：
- 故障发生时机：减速 / 急停时触发，多为再生能量问题；上电即报，多为电网或内部硬件问题。
- 母线电压读数：通过 Automation Studio 查看直流母线电压，额定工况下三相 380V 输入对应母线电压约 540V，超过 680V 会触发�；�。
二、分级排查与处置方案（优先级从高到低）
阶段 1：快速复位与电网检测（排除偶发与外部供电）
- 安全断电复位：断开主电源与控制电源，等待 10 分钟以上，确保内部电容完全放电后重新上电。
- 电网电压测量：用万用表测三相进线电压，确认在 380V±10% 范围内，无缺相、不平衡（相电压差≤3%）。
- 干扰排查：观察是否有大功率设备（如焊机、空压机）启停时触发故障，必要时在驱动器前端加装伺服专用滤波器或进线电抗器。
阶段 2：再生能量系统排查（最常见故障点）
该型号为伺服电机，减速时电机发电产生的再生能量若无法及时消耗，会导致母线过压。
-
制动电阻检测
- 断开电阻连接线，用万用表测阻值，若为无穷大（烧毁）或与标称值偏差＞20%，需更换同规格电阻（推荐功率≥750W，阻值按驱动器手册匹配）。
- 检查电阻接线端子是否松动、烧蚀，修复接触不良问题。
-
制动单元验证
- 若为外置制动单元，测其输出端是否导通，开路则更换制动单元；内置制动单元可通过 Automation Studio 查看制动触发状态。
-
软件参数优化
- 延长减速时间（P10-02 减速时间），避免急停；启用 “过压抑制” 功能（P10-15 最大直流电压控制器），让驱动器自动调整减速节奏。
- 若负载惯量极大，可增加 “再生能量回馈单元”，将电能回馈电网，替代制动电阻。
阶段 3：机械负载与电机排查（排除负载异常发电）
- 负载惯性检查：确认负载是否为大惯性（如离心机、机械手），必要时加装机械刹车，分担减速时的能量冲击。
-
电机与接线检测
- 测电机绝缘电阻（≥5MΩ），排除电机绕组漏电导致的异常电流。
- 检查电机线 U/V/W 与编码器线是否破损、短路，修复接线故障。
阶段 4：驱动器内部硬件维修（最终解决方案）
若以上排查均无效，上电即报过压，确认为驱动器内部硬件故障，需专业维修。
表格
| 故障部件 | 检测方法 | 维修方案 | 价格参考（人民币） |
|---|---|---|---|
| 直流母线滤波电容 | 目视是否鼓包、漏液；用电容表测容量，偏差＞20% 为老化 | 更换同规格电解电容（需成对更换，保证一致性） | 1,200 - 1,800 元 |
| 整流桥 | 万用表测单向导通性，双向导通或断路为损坏 | 更换整流桥模块 | 800 - 1,500 元 |
| 电压检测电路 | 用示波器测检测芯片（如霍尔传感器）输出信号，无信号或漂移为故障 | 更换检测芯片、运算放大器等元件 | 1,500 - 2,500 元 |
| 控制板 | 与正常驱动器互换控制板测试，故障转移则为控制板问题 | 维修或更换控制板 | 2,000 - 3,000 元 |
三、关键维修注意事项
- 安全第一：维修内部硬件前，必须彻底放电，避免高压触电；焊接时需断电，防止静电损坏精密芯片。
- 参数备份：维修前通过 Automation Studio 备份驱动器参数，维修后重新导入并验证，避免参数丢失导致的运行异常。
- 校准测试：修复后需进行空载与带载测试，用示波器监测母线电压，确保在额定工况下稳定，无过压报警。
- 预防措施：长期运行建议加装浪涌�；て�，定期（每 2-3 年）检查滤波电容状态，避免因元件老化引发故障。
总结
8LSC5C.R0030D105-0 过压故障，80% 为再生能量系统问题（制动电阻 / 单元损坏、减速时间过短），通过更换制动部件或优化参数即可解决；剩余 20% 为电网波动或内部硬件故障，需针对性检测维修。若现场无维修条件，建议送修至贝加莱授权维修中心，确保维修质量与设备稳定性。
