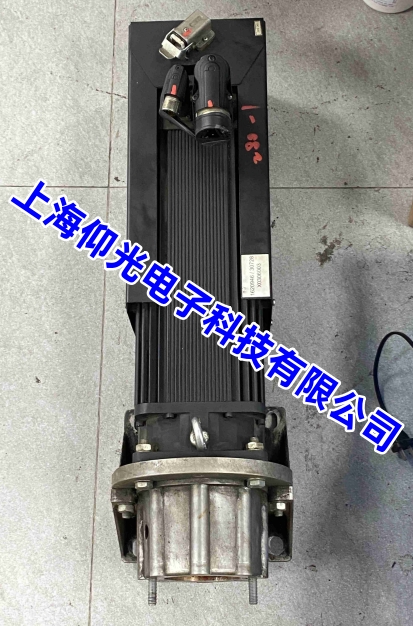

维修服务项目贝加莱电机8LSC5C.R0030D105-0电机运转异常故障维修技巧
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-2-28
贝加莱 8LSC5C.R0030D105-0 出现电机运转异常（如抖动、爬行、飞车、启停失灵、转速不稳），核心根因集中在编码器反馈、动力链路、参数配置、机械负载、驱动器硬件五大维度。结合该型号低惯量高动态的特性，以下是按 “故障现象分类→精准排查→维修方案” 的标准化流程，可直接落地执行。
一、核心前提：安全与故障定位（必做）
- 断电防护：切断主电源 + 控制电源，等待10 分钟释放母线电容，佩戴防静电装备。
- 现象归档：记录异常具体表现（启动抖、运行飘、换向卡、空载正常带载异常）、触发时机（上电、启动、加速、恒速、减速）、驱动器故障码（如 4006/4007/4010/41000）。
- 隔离测试：脱开机械负载做空载运行，快速区分 “电机 / 驱动侧” 还是 “机械负载侧” 问题 —— 空载正常 = 负载 / 传动故障；空载异常 = 电机 / 驱动 / 编码器故障。
二、按 “运转异常现象” 分类排查与维修
现象 1：电机启动时剧烈抖动，无法平稳运转（最常见）
表格
| 核心原因 | 排查方法 | 维修方案 |
|---|---|---|
| 编码器零点偏移 / 信号异常 |
1. 检查编码器插头针脚是否弯曲、氧化；
|
1. 重新插拔并紧固编码器线缆，做屏蔽接地；
|
| 电机三相接线错误 / 松动 | 断电测 U/V/W 三相绕组电阻（偏差 < 2%），检查动力线是否接反、松脱。 |
1. 重新紧固动力线端子；
|
| 控制环增益过高 | 驱动器参数中，速度环 / 位置环增益（Kp）设置过大，导致系统震荡。 |
1. 将增益降低20%-30%；
|
| 电机磁钢退磁 / 转子偏移 | 手动盘轴有顿挫感，空载运行电流远超额定值。 | 电机返厂维修，重新充磁或校正转子位置，严重时更换电机。 |
现象 2：电机转速不稳、忽快忽慢（爬行 / 漂移）
表格
| 核心原因 | 排查方法 | 维修方案 |
|---|---|---|
| 编码器干扰 / 线缆破损 | 检查编码器线缆是否与动力线并行敷设，屏蔽层是否单端接地。 |
1. 更换高柔性屏蔽编码器线；
|
| 电机参数配置错误 | 核对 Automation Studio 中Motor Data：额定电流、极对数、惯量等是否与铭牌一致。 |
1. 重新录入电机铭牌参数；
|
| 驱动器电流检测异常 | 空载运行时，三相电流偏差 > 5%，驱动器无故障码但转速飘。 | 维修驱动器内部霍尔电流传感器或采样电阻，损坏时更换驱动模块。 |
| 电源电压波动 | 测驱动器输入母线电压，运行中波动幅度 > 10%。 |
1. 检查供电回路空开、接触器是否接触不良；
|
现象 3：电机飞车（转速不受控，远超指令值）
表格
| 核心原因 | 排查方法 | 维修方案 |
|---|---|---|
| 编码器反馈丢失 | 驱动器报4010（编码器故障），电机失去闭环控制。 |
1. 修复编码器线缆 / 插头，更换损坏的编码器；
|
| 控制模式错误 | 误将 “速度模式” 设为 “转矩模式”，且无转速限制；或指令信号短路。 |
1. 重新配置控制模式（如位置 / 速度闭环）；
|
| 驱动器控制板故障 | 指令接收�？�、CPU 板损坏，导致误发转速指令。 | 更换驱动器控制板，或返厂维修驱动核心板。 |
现象 4：电机启停失灵（启动不转、�；煌＃�
表格
| 核心原因 | 排查方法 | 维修方案 |
|---|---|---|
| 使能信号缺失 | 检查驱动器Enable端子（如 X61）是否有有效电平，控制程序是否发出使能指令。 |
1. 排查控制回路接线，修复断线 / 松动；
|
| 制动单元 / 抱闸故障 | 带抱闸电机，抱闸未松开（启动不转）；抱闸线圈损坏（�；煌＃� |
1. 测抱闸线圈电压（通常 24V），无电压修复供电回路；
|
| 驱动器过载�；に� | 前期报 41200/41210 过载，未复位导致电机无法启动。 |
1. 排除过载根因后，在驱动器上执行故障复位；
|
现象 5：换向时异常冲击、卡顿
表格
| 核心原因 | 排查方法 | 维修方案 |
|---|---|---|
| 加减速时间过短 | 指令中加减速时间远小于负载惯量匹配值。 | 延长加减速时间（建议从 1s 开始逐步调试），启用S 型加减速。 |
| 负载惯量不匹配 | 负载惯量超过电机转子惯量 10 倍（该型号低惯量，敏感）。 |
1. 加装减速箱降低惯量比；
|
| 传动机构间隙过大 | 联轴器、齿轮箱、丝杠存在间隙，换向时出现 “空行程” 冲击。 |
1. 更换磨损的联轴器 / 齿轮箱；
|
三、8LSC5C.R0030D105-0 专项维修要点
- 编码器特殊性：该型号多配置绝对值编码器，维修后必须完成零点校准和电池初始化，否则会持续出现运转异常。
- 矢量控制要求：务必在 Automation Studio 中完成电机全辨识（含定子电阻、转子电阻、电感等参数），仅做简易辨识易导致转速不稳。
- 散热防护：低惯量电机散热依赖自身风扇，若风扇损坏，会因过热导致运转无力、转速下降，需及时更换原厂风扇。
四、最终验证流程（维修后必做）
- 空载验证：脱负载运行 30 分钟，记录三相电流（偏差 < 3%）、电机温度（<70℃）、转速稳定性（指令值与实际值偏差 < 0.1%）。
- 带载验证：逐步加载至额定负载，测试启停、加减速、换向工况，无抖动、无漂移、无故障码。
- 参数保存：将调试好的参数备份至 U 盘，避免驱动器重启后丢失。
附：常见故障码与运转异常对应关系
表格
| 故障码 | 对应异常现象 | 核心指向 |
|---|---|---|
| 4006 | 转速偏差超限、抖动 | 增益过高、负载卡滞 |
| 4007 | 位置滞后超限、启停失灵 | 惯量不匹配、编码器异常 |
| 4010 | 编码器故障、飞车 | 编码器反馈丢失 / 损坏 |
| 41000 | 动力单元故障、不转 | 驱动器 IGBT �？樗鸹� |
| 41200 | 过载、运转无力 | 负载过大、绕组短路 |
