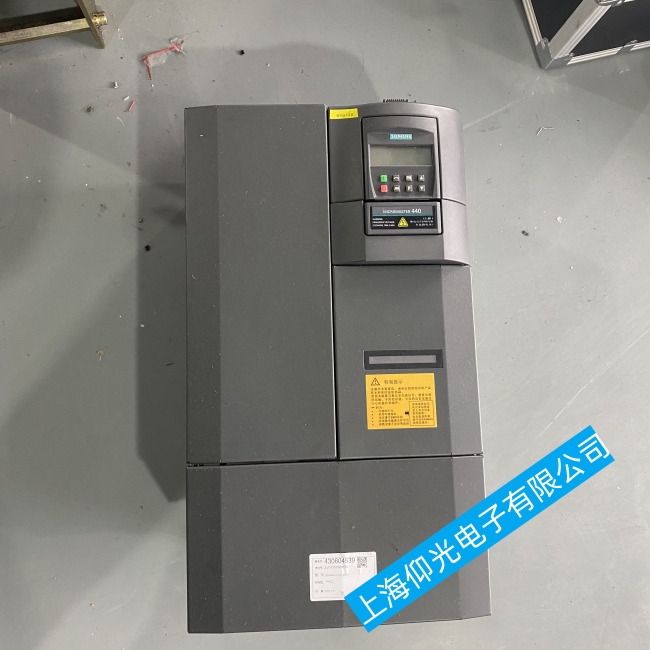

西门子变频器的主要故障代码及维修方法
变频器在工业生产和居民生活中的应用越来越广泛，自然的对于电气维修人员而言，维护和保养的任务就更加艰巨了，在变频器出现故障的时候，迅速的判断故障是电气人的基本要求。变频器在发生故障或者�；な焙蚨蓟岱⒊龉潭ǖ墓收洗�，熟悉和了解常用的故障代码是十分有必要的，能够快速的了解故障的情况以便及时的处理。
1、故障P.OFF
变频器上电显示P.OFF延时1~2s后显示0，表示变频器处于待机状态。在应用中若出现变频器上电后一直显示P.OFF而不跳0现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障，处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380V，如果输入电压低于320V或输入电源缺相，则应排除外部电源故障。
如果输入电源正�？膳卸衔淦灯髂诓康缪辜觳獾缏坊蛉毕啾；す收�，对于G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
2、故障ER02/ER05
故障代码ER02/ER05表示变频器在减速中出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流�；�。现场处理时在不影响生产工艺的情况下可变频器的减速时间，若负载惯性较大，又要求在一定时间内�；�，则要加装外部制动电阻和制动单元，G2/P2系列变频器22kW以下的机型均内置制动单元,只需加外部制动电阻即可，电阻选配可根据产品说明中选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
ER02/ER05故障一般只在变频器减速�；胁呕岢鱿�，如果变频器在其它运行状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起的。
3、故障ER08
变频器出现ER08故障代码表示变频器处于欠压故障状态。主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V，在实际应用中变频器满载运行时,当输入电压低于340V时可能会出现欠压保护，这时应电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现ER08故障，则可判断为变频器内部故障。当主回路中KS器跳开，使限流电阻在变频器运行时串联到主回路中，这时若变频器带负载运行便会出现ER08故障，这时可排除是否为器损坏或器控制电路异常;若变频器主回路正常，出现ER08的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当超过设定值时，CPU根据比较输出故障，IGBT，同时显示故障代码。
4、故障ER11
ER11故障表示变频器过热，可能的原因主要有:风道阻塞、温度过高、散热风扇损坏不转及温度检测电路异常。现场处理时先判断变频器是否确实存在温度过高情况，如果温度过高可先按以上原因排除故障;若变频器温度正常情况下出现ER11，则故障原因为温度检测电路故障。康沃22kW以下机型采用的七单元逆变�？�，内部集成有温度元件，如果�？槟诖瞬糠值缏饭收弦不岢鱿諩R11，另一方面当温度检测运算电路异常时也会出现同样故障现象。
5、故障ER15
代码ER15表示逆变�？镮PM、IGBT故障，主要原因为输出对地短路、变频器至电机的电缆线过长(超过50m)、逆变模块或其�；さ缏饭收�。现场处理时先拆去电机线,测量变频器逆变模块，观察输出是否存在短路，同时检查电机是否对地短路及电机线是否超过允许范围，如上述均正常，则可能为变频器内部IGBT模块驱动或�；さ缏芬斐�。一般IGBT过流�；な峭ü觳釯GBT导通时的管压降的。
当IGBT正常导通时其饱和压降很低，当IGBT过流时管压降VCE会随着短路电流的而增大，增大到一定值时,检测二极管DB将反向导通，此时反向电流经IGBT驱动�；さ缏匪透鳦PU处理器，CPUIGBT输出,以达到�；ぷ饔�。如果检测二极管DB损坏，则变频器会出现ER15故障，现场处理时可更换检测二极管以排除故障。
6、故障ER17
代码ER17表示电流检测故障，通用变频器电流检测一般采用电流传感器，通过检测变频器两相输出电流来实现变频器运行电流的检测、显示及�；すδ�，输出电流经电流智能传感器输出线性电压，经放大比较电路输送给CPU处理器，CPU处理器根据不同判断变频器是否处于过电流状态，如果输出电流超过�；ぶ担蚬收媳；さ缏罚琁GBT脉冲，实现�；すδ�。
变频器出现ER17故障主要原因为电流传感器故障或电流检测放大比较电路异常，前者可通过更换传感器解决，后者大多为相关电流检测IC电路或IC芯片工作电源异常，可通过更换相关IC或相关电源解决。
请注意，对于变频器的维修，应严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。同时，对于复杂或不确定的故障，建议联系专业的维修人员进行处理——上海仰光电子，我们提供免费检修，维修速度快，专业维修公司，价格低。
