维修服务项目ABB变频器故障0007故障的含义及解决方案
发布者：FHM 来源：上海仰光电子 发布时间：2024-4-10

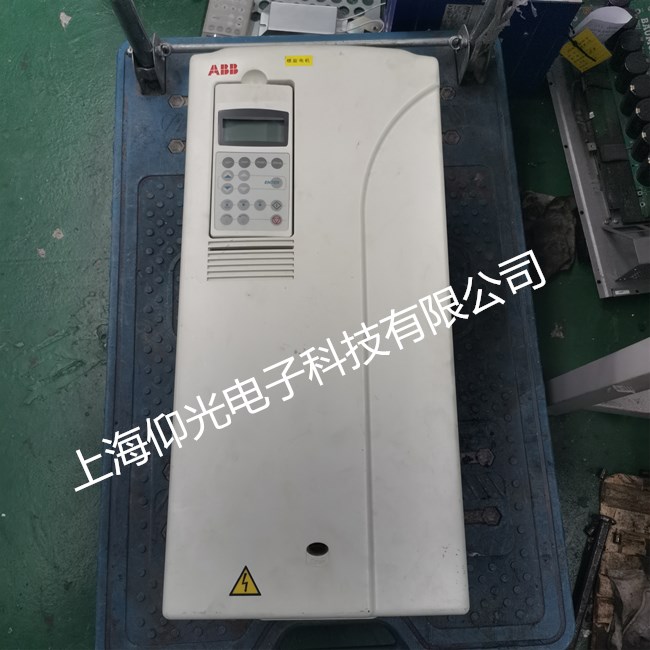

ABB变频器故障0007故障的含义及解决方案
当ABB变频器检测到非正常的状态发生，将会通过操作面板上的LED指示灯显示出来，一般分为报警和故障。
ABB变频器电源异常故障:电源异常表现为各种形式,但大致分以下3种,即缺相、低电压、停电,有时也出现它们的混和形式。
一般处理ABB变频器故障有两种方法:故障代码分析 法和主电路分析法。
ABB变频器一般故障显示代码有0001-0010等10个代码,从0001-0004;0006-0010分别代表着过流、过压、跳闸、电压低、低于参数限值、低于参数限值、电机温度较高、操作盘停止通讯。
ABB变频器故障0007故障的含义是：
控制盘上显示：AI1 LOSS（AI1 丢失）
模拟输入 1 丢失。模拟输入值小于参数3021 AI1FLT LIMIT (AI 故障极限) 的
值。检查和排除：
模拟输入信号源及其接线。
参数3021 AI1FLT LIMIT (AI 故障极限) 的设置，并且检查
3001 AI<MIN FUNCTION （AI 故障功能）。
ABB变频器故障代码分析及解决方案：
1、LED红灯常亮～代表有“故障”发生
当变频器维修检验到有一个非常严重的问题发生，或者它认为有故障存在，就会做出对应的反应：
①：红色LED灯常亮或者闪烁
②：在参数组Group 30里边，提供了一些变频器能反应到的故障功能，同时可以用户自己定义变频器的反应动作，0305-0307可以查到对应的故障字。
③：控制面板会显示出来对应的故障代码。
④：如果电机正在旋转，发生故障后电机会停止工作。
故障发生后操作：
控制面板上出现故障代码后，只要按下“菜单MUNU”、“确认（ENTER）”、“上↑”、“下↓”这些任何一款按键，故障都会被清除一下显示状态。但是如果没有彻底清除掉故障的状态点，过了几秒钟以后，故障消息仍然会再次显示在面板上。
2、LED绿灯不停闪烁～代表有“报警”发生
报警对比故障而已，并不算太严重，它往往是建议用户，提醒用户类型的，一般不会直接造成�；�。
①：控制面板或者变频器本体上的LED绿灯不停闪烁。（需要注意的是，如果操作错误，也可能会引起）。
②：同样有报警字在0308-0309里边可以查询到。
③：可以使用控制面板，查询具体的报警内容和消息。
发生报警了以后，即使什么动作都不做，几秒钟以后，面板上会自动消失，但是如果报警状态始终存在着，报警的状态又很快会回到控制面板上。
3、如何清零故障，让它复位
①自动复位
ACS510系列的变频器，可以对一些故障类型进行自动清理复位，具体功能细节，可以通过参数组31来设置实现。比如3108，可以通过EX1,EX2这些外部端口来复位故障，如果刚好这些故障是处于有效的状态，复位故障后，变频器会即刻恢复工作状态，电机旋转，不排除会带来一定危险，一定要慎重使用。
3108 AR EXTERNAL FAULT ( 外部故障复位 )
设定外部故障自动复位功能是否启动。
0 = DISABLE( 禁止 ) – 不允许自动复位。
1 = ENABLE( 允许 ) – 允许自动复位。
在参数 3103 所设的延时时间过后，故障 (EXTERNAL FAULT 1 或 EXTERNAL FAULT 2 外部故障 1 或外部故障 2) , 被自动
②消除红灯措施
有故障发生后，LED红灯可能是常亮或者闪烁状态，如果是常亮的，按控制面板上的复位键RESET可能会消除。
不管是红灯常亮或者闪烁，断电5分钟以上，让电容里边的电量彻底放光，芯片处于初始状态，重新上电，如果故障已经消失，红灯也会恢复熄灭的正常状态。
③其他方式消除故障状态
参数1604 FAULT RESET SEL ( 故障复位选择 )，可以设置不同的故障复位方法，来实现消除故障的状态，比如可以通过数字输入端口或者一些通讯模式来实现，这种方法对于变频器和PLC之类装置一起使用的时候比较好用。同样要注意的是，如果故障消失了，使用这些外部的复位方法来复位，不排除电机突然启动，一定要留意人和设备的安全性。
4、查看历史故障记录
Group 04参数组，还可以查看历史故障记录，其中0401代表***后一次发生的故障，0402是倒数第二次发生的故障，0430是倒数第三次的。这样在变频器发生故障的时候，可以进入这三个参数里边，查看是否***近三次故障情况一致，扩展思路来找出故障原因。
历史故障记录，也可以通过人工操作来清除掉，方法如下：
通过控制面板，找到里边的参数0401，然后按下编辑EDIT键，接着同时按下↑↓键，选择保存SAVE键来完成历史故障的清零操作。
报警校正步骤如下：
1：决定报警是否需要任何校正行为（并不是总要求需要有校正行为）。
2：使用报警列表找到问题的原因。
