西门子变频器故障报警检修措施
显示F231『输出电流测量值不平衡』
变频器接通电源后，操作盘显示输出电流测量值不平衡。首先检测3只7800A相关引脚的电压值，未发现有异常，又检侧TL084的3个运算放大器的输入端电压都正常，而测3个运算放大器的输出电压时发现:2个运放的输出电压相同，另I个运放的输出电压明显偏高。又检查它的输入电阻和反馈电阻，其值未发现变化。说明这个运算放大器电路已损坏。更换TL084后再检测3路运算放大器电路的输出电压正常，F231显示消除。
更换运算放大器TL084，变频器恢复正常。
由于电流检测�；さ缏分械亩�084中有1路运放损坏，出现3个输入信号相同而3个输出信号不同的情况，故操作盘显示输出电流检测值不平衡故障，更换运放后故障消除。
西门子变频器维修实例

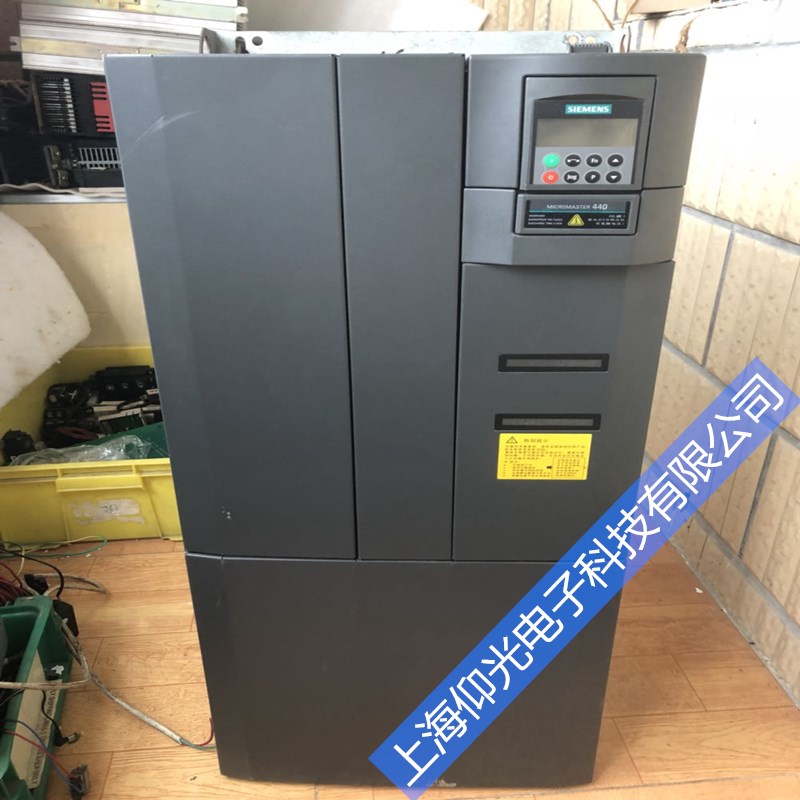

西门子MM440变频器维修
显示F231(输出电流检测值不平衡
变频器接通电源就显示这种故障，通常是驱动电路和电流检测�；さ缏返墓收��？梢允紫燃觳�7800A的输入端、输出端的相关参数，以初步确定故障是在驱动电路、光祸隔离放大电路，还是信号放大电路。在检查7800A时发现有1只7800A信号输出端⑥脚和⑦脚损坏开路，查驱动电路未发现异常。更换7800A，故障排除。
由于光祸隔离器7800A老化损坏，3路电流检测保护电路的输出信号不同，变频器显示输出电流检测值不平衡。
