维修服务项目电流互感器损坏导致西门子G120变频器报警F30021故障维修
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2023-3-17
电流互感器损坏导致西门子G120变频器报警F30021故障维修

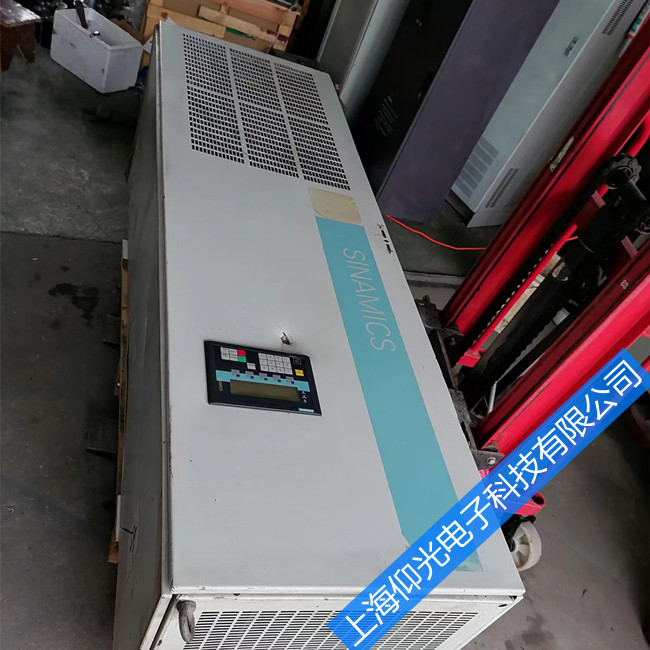

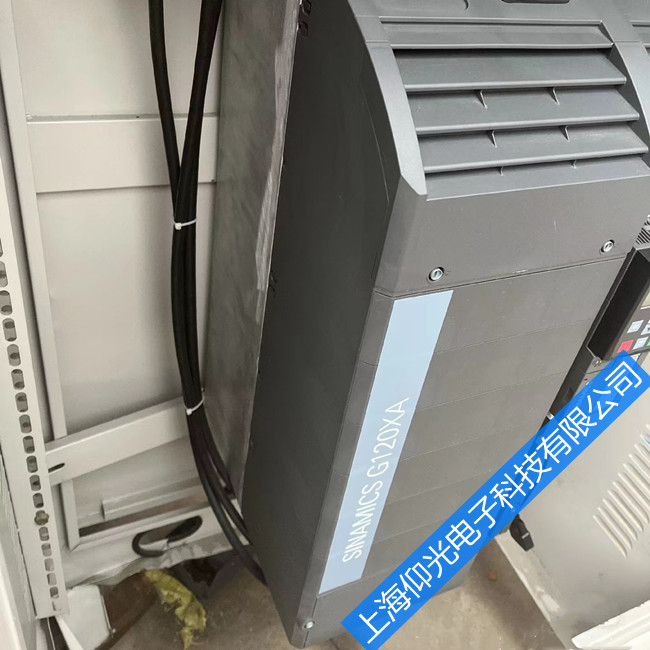

近日用户到上海仰光送修一台西门子变频器，机器型号是G120（6SL3224-0BE33-7AA0），规格为37KW-45KW。
一、故障现象
用户反应变频器的故障现象为现场偶尔报警F30021 ，西门子变频器报F30021是一种常见故障，一般是由于功率单元接地故障导致的。
二、故障原因分析：
功率单元检测出一个接地，首先判断可能有以下几种原因：
功率单元电缆接地
电机线圈间短路或者接地
电流互感器损坏
进一步进行故障确认
首先检查内部整流�？椋姹淠？椋饬慷芴匦哉�。满足送电条件，将变频器送电，根据开机步骤，启动变频器，检测发现不接马达启动后，变频器显示输出电流25A左右。带负载测试时显示输出电流103A，钳形表测量三相输出电流分别为76A、75A、77A。拔掉CT信号插头，电流显示情况依旧。三相输出电流虽然有不一致，但在这家用户是正常情况，是由于内部控制模式导致的。
其次测试和接地相关的部件是否正常， 一般来说接地故障跟CT、CIB卡、IGBT驱动卡、电源卡电压不稳有关，其中最大的可能性是IGBT驱动板。
分别检测以上部件，并将部分器件表面环境温度升到65℃做测试，均未发现故障。
接下来最可能的原因就是电流互感器故障导致接地，更换一只电流互感器后上电检测，报警消失，故障排除。
三、故障修复总结：
虽然最后故障的修复是通过更换电流互感器解决的，但是对故障中可疑部件的全面检测是必不可少的，很多类似故障往往是由于多个部件的复合原因导致，因此对于仰光来说，必须确保检测过程的严谨，最后的修复也就水到渠成。
