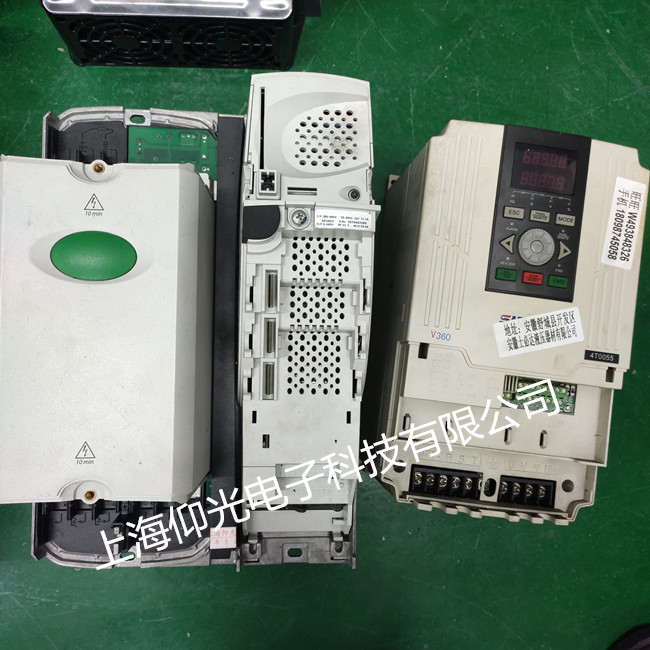

维修服务项目艾默生变频器过电压故障的几个因素及处理方法
发布者：mzx 来源：上海仰光 发布时间：2023-3-16
引发变频器过电压故障的几个因素（情况较多，要认真看喔！�。�
１、设计选型不当引发的过电压问题：
①位能性负载下放，没有配置制动单元、制动电阻，或者没有配置能量回馈单元 ，导致直流母线电压升高，直至故障�；�。
②机械负载本身就是一个“偏心”机构，设备运行中，导致电机出现被反拖情况，导致变频器过电压。
③变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。
④变频器输出侧选配了不合适的滤波器件， 导致变频器过电压。
⑤变频器输出侧装有开关器件，变频器运行过程中，开关有动作情况。
２、调试不当引发的过电压问题：
①电机减速时间设定过短，导致过电压；由于某些负载机械惯性大，如果减速时间过短， 变频器输出的频率下降很快，造成电机转子的实际转速大于电机旋转磁场的转速，电机工作于发电状态，通过变频器主回路的IGBT反并联二极管回馈到直流母线，导致直流母线电压升高，如果没有配备制动单元，或者无法回馈电网，将导致直流母线电压升高，最终发生过电压故障。
②位能性负载下放，抱闸逻辑打开、关闭时机不合适， 导致过电压。
③收放卷控制工艺，放卷电机由于被反拖出现过电压情况。
④大功率通风机运行中，管道阀门突然变化情况，导致变频器过电压。
⑤皮带机控制，速度给定不合适，出现的被拖电机变频器过压现象。
⑥多变频器、多电机同时驱动一台车， 速度给定不合适、加减速时间不一致，导致变频器过电压。
⑦禁止了最大直流电压控制器功能，比如在变频器降速过程中， 如果变频器出现过电压趋势，此时如果最大直流电压控制器是激活状态，变频器会自动延长降速时间，等直流母线电压恢复正常后继续降速。
⑧硬件安装了制动单元、制动电阻，但是没有输入制动电阻功率P219， 相当于制动电阻没有开通。
⑨电机名牌数据设置不正确，也可能导致过电压。
3、外围器件故障引发的过电压问题：
①电网波动、或者电网侧其他设备引起的操作过电压。
②电机绝缘损坏，出现绕组接地情况，也可能导致过电压。
③变频器输出侧电缆、接线端子松动，导致变频器过电压。
④变频器输出侧的滤波器工作异常，导致变频器过电压。
⑤电机拖动大惯性负载，在启动前，电机轴自由旋转，电机在升速过程中，实际转速高于同步转速，电机处于回馈状态，导致过电压。
4、变频器硬件问题引发的过电压：
①电压检测回路异常，导致过电压。
②制动单元损坏、制动电阻烧断、制动电阻阻值选配不合适。
③变频器CU单元出现故障引发的过电压故障。
