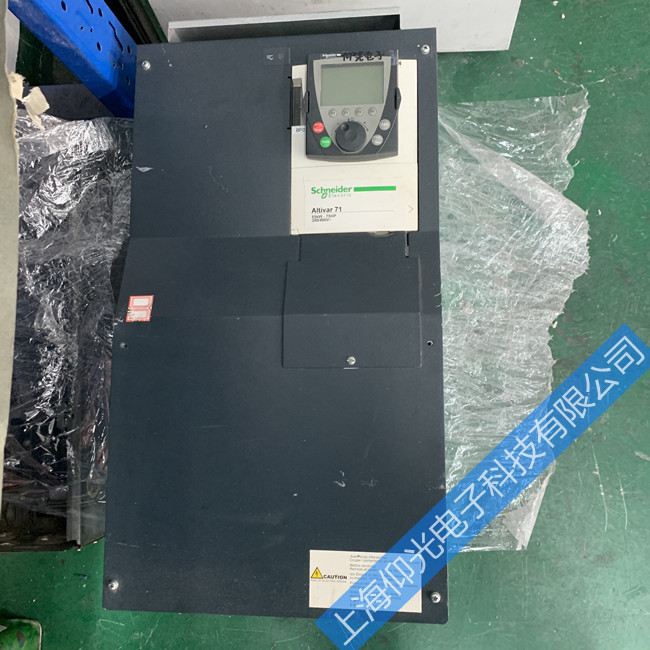

维修服务项目施耐德ATV31系列变频器常见面板无显示故障分析及维修方法
发布者：mzx 来源：上海仰光 发布时间：2023-3-14
施耐德ATV31系列变频器常见故障实例分析
1、无显示
机器型号：ATV31HU75N4/7.5KW变频器
故障现象：面板无显示，控制端口无+10V、+24V。
维修方法：打开线路板，发现模块（Skiip 32NAB125T12）IGBT管已经损坏两组，查模块外围元件，发现ZD171、ZD172(15V稳压管)、D112、D122(A6)、R111(51Ω)、PC1(HCNW3120)损坏，更换上述元件后，通电显示正常，但显示故障代码“SCF”�？悸堑焦怦頟C1(HCNW3120)的损坏，更换IC102(SN74HC14ANSR)后，故障排除。
2、INF故障报警
机器型号：ATV31H075N4/0.75KW变频器
维修方法：面板按键不起作用，短接CN11的2和7脚后，故障依旧。更换显示板和薄膜面板后，故障未排除，试更换存储器IC3(M93C76MN3T)后，故障排除。
3、CFF故障报警
机器型号：ATV31HU30N4A/3KW变频器
维修方法：查厂家安装编程手册为配置故障，进入菜单调整相关参数和恢复出厂设置，均未能排除。更换IC3（F93C76）存储器后，故障排除。
4、CRF报警
机器型号：ATV31HU22N4A/2.2KW变频器
维修方法：使用三年以上的变频器，此种报警较多。正常只要把机器电源多开关几次，一般此故障报警能够消失。查厂家安装编程手册为：“电容器负载电路”有故障，厂家分析可能原因为：“负载继电器控制故障或充电电阻损坏”。本例故障是采用多次开关电源后报警故障未能恢复正常，拆开机器检查充电电阻R1A、R1B(39Ω/7W)正常，查分压电阻R11、R12(100K/7W)正常，测C1A、C2A(550μF/420V)容量正常。发现电容器线路板表面氧化严重积灰较多，清理表面氧化层和积灰，并用绝缘清漆处理板面后装机试机故障排除。
