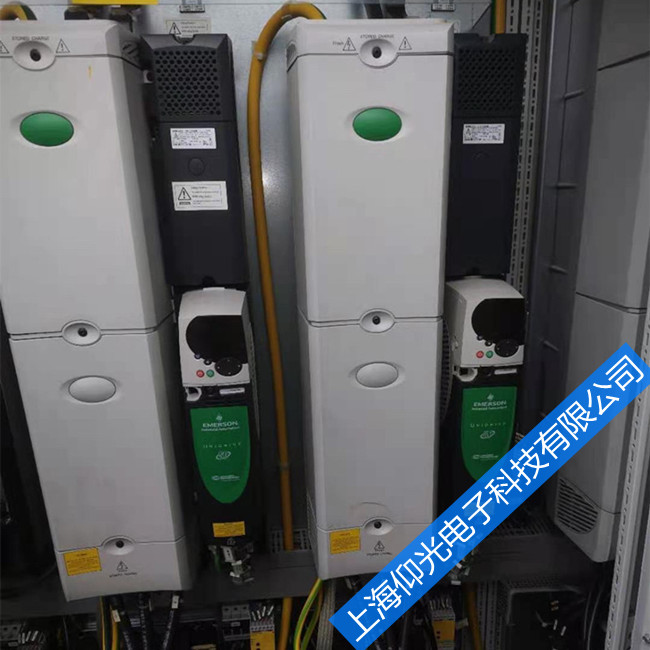

艾默生变频器维修常见故障和维修的经验谈
14、输出不平衡：
如测IPM和光耦，电阻都是好的，一般是光耦的性能变差了，对应更换即好。当然，控制板，IPM也有坏的。判断IPM是上桥坏还是下桥坏，可用如下方法判断：上电并按运行，直流档红接“十”，黑分别接U V W，正常都应为210V，如其中一相为0，下桥坏。直流档黑接“－”，红分别接U V W，正常都应210V,如其中一相为0，上桥坏。
15、绝缘或耐压不过 ：
（1）散热器不平，顶坏IGBT。 (2)硅脂中有硬的异物（如锡渣），顶坏IGBT。 （3）制动管下绝缘膜破或陶瓷片裂。 （4）大功率机绝缘柱不良。 （5）单板上接地电容不良。
一次对二次耐压不过：驱动板光耦不良。
16、EV2000健盘：显示4个8和全部灯亮（较暗）：插座CN1第二排左至右第二脚虚焊。
17、控制板无显示维修四步曲：
（1）量电压。（2）量晶振。（3）量复位信号。（4）重写软件。
18、控制板无显示但继电器吸合：
继电器吸合说明控制板工作正常，只是显示信号没有到键盘而已。常见是与键盘插座CN3相连的L1或电阻虚焊，也有外协厂装错电阻的。
19、TD2100控制板故障处理：
E001,E019测OC电压只有0V,正常为5V：U24 LMV393 坏。 风扇不转：U5坏。 E016：EEPROM错误 U3坏。变频器输入侧空开跳闸合不上：Q1坏。上电POFF或4个8：5V短路，U2烧焦：把U2拆下，测5V是否短路？如不短路了，CPLD U2坏;如还有部分短路，但阻值由10多欧变到了400多欧，再把U24拆下，阻值变到了0.7K到0.9K为正常。如还短路，报废。 缺水1.2（FOR）测不过：与WL相关的Q4,Q5坏。
20、EV2000控制板故障处理：
上电POFF：测U1的76，77脚或C19,C18的电压正常为1.6V,如正常，DSP坏;如电压低（如3.8V,0.5v）,U19,U20坏。
无显示：测3.3V Q10的3脚与GND电阻小，正常0.6K.DSP坏。 无显示：测U24的8脚只有1.5V,正常为2.5V.测L3不通，L3坏。否则DSP坏。
无显示：测U17-LM324的4和11脚（＋－15V）短路 .上电摸LM324,发现U17和U18有点热，拆下后不短路了。U17和U18坏。
无显示：5V短路。U6坏。显示E004： 测U1的76，77脚或C19,C18的电压为3.8V. 正常为1.6V, U19,U20坏。
一按运行炸机：U5,U9坏。 VRF无10V： U42,C107,C108坏。
报E010：上工装测试U-灯常亮：U9坏。 BRAKE灯常亮，继电器K1响（即故障继电器吸合）： U6坏。
报E019： 分别测IU,IV,IW对应的IC U19,U20,U21的第8脚电 压为0.34，0.40，6.46。故U21坏。
21、EV2000上电键盘4个8加5个灯闪烁故障：控制板U8坏。
EV1000小体积控制板03025856：无显示：测CN3的6脚(SPISIMO-OUT)电压为0V, 正常为5V.此脚对应U4的16脚，4脚对DSP的21脚，正常为3.3V,实测为0V。故U1-DSP坏。 EV1000大小体积控制板频率无法下调（50HZ不变）：L8虚焊或碰坏。
TD900小体积频率调不到50HZ，只有49.80左右，控制板D10基准飘移，即5.1V稳压管不良
TD1000小体积控制板03023847：报E001:U7坏。
TD3000控制板：上电后操作方式改变:在更改操作方式时有时出现E016,U13EEPROM 坏。
TD3200控制板：更改机型号时出现POFF,恢复出厂参数时报E028:生产老化前送修，DSP的93脚RS1信号经R19,U11变为RSEEPROM信号到U4,用表量R19不通，手拔R19裂开（表面一点也看不出来）,即EEPROM不能复位。
所有控制板写软件：
（1）不上电（出现110）：（A ）短路 。（ B） 晶振不起振（正常上电测电压：电源3.3V,频率输出端1.6V,如电压不对，晶振坏）。
（2）写不进软件（出现113，114）：一般是DSP坏。
22、EV2000驱动板F14B2GM1(03022682):S,T相频率测不过（偏大10多倍）：COM与GND短路，原因是变压器下连锡。
多种驱动板：前面电压测过，后面就测不过且电脑程序也死了：小黑电感10010131的电感量变小。
电源板F1A4M3GR1(03025544)：U,V,W 过流测试偏小一点：U6 TL082C运算放大有偏差。
多种整机报多种故障：当生产整机送修时，首先检查有无人为错误，然后检查板与板之间的连接处，板与IGBT的连接处。因单板是测过的， IGBT本身坏的很少。很故障原因都是与软排线相连的插座内有一根或多根针未弹起。
23、FECDF21U1控制板故障处理：
此板最为复杂，最为难修。
上电E039,只有故障灯D10亮：多为生产板故障，一般是U25,U6虚焊。
上电E039,故障灯D10，D331都亮：生产板多为U323,U324及其附近IC虚焊。备件多为U323,U324同时坏。
0519，0525批次有问题要全部更换。 CAN通讯测不过：量R400阻值小于10K,或电压小于5V，U320坏。
备件报38故障：K301有时接触不良，更换K301。
无外召显示（所有楼层如是）LED显示故障码为74 78 94：CAN通讯测试不过，更换U320(68376)后OK。不走梯，
报75 94故障码：脉冲变压器1测试不过，更换TR300后OK。
E010或输出不平衡：备件返修的FECD整机故障描述为E010或输出不平衡，但上电测试和老化正常，要带负载才可试出来，IPM坏。
24、报POFF或E019故障处理：
生产FECD整机老化后PQC测试报POFF或E019，用手摸U1有点热，更换U1后OK。
写不进软件：FECD控制板U1 U2 U16 U301都写不进软件，在测试工装上电发现5V短路，但用万用表量5V到地之间的电阻值又正常。拆过很多器件，分析了很久才了现U329装反。修生产送修的单板，首先不要急着去测量，去换器件维修。要先全面观察：正面，反面，故障点近距离，远距离等有无连锡，虚焊，装反，装错。
