维修服务项目上海嘉定区阿尔法变频器报ccf1怎样维修
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-12-28
阿尔法变频器维修报CCF1故障码是变频器的控制回路故障
故障问题：通电5秒内变频器与键盘之间传输仍不能建立（刚上电时）
解决方法：1.重新插拔键盘；2.检查连接线；3.更换键盘；4.更换控制板。

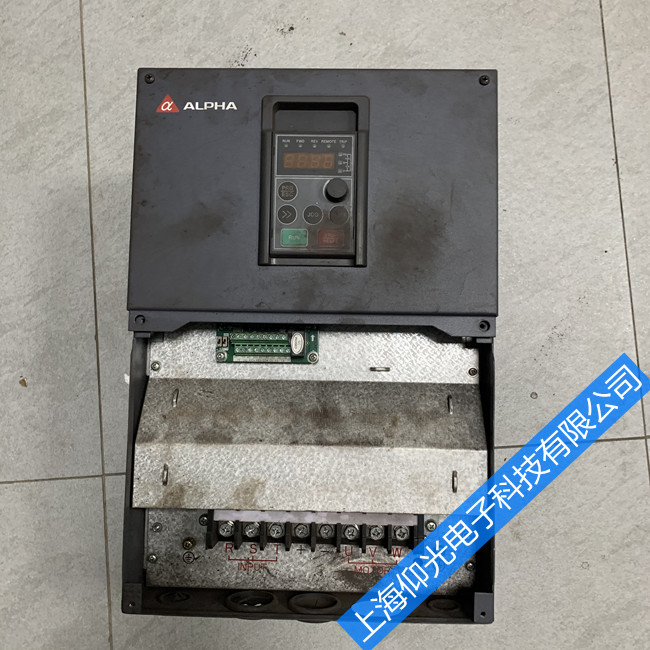

某化工厂送修一台阿尔法5000/4KW变频器，故障现象为变频器运行时报“OC1”（加速中运行过电流）。接手该机后，初步测量变频器逆变�？槊挥形侍�，于是上电查看运行历史记录，参数PE.03（最近一次故障时输出电流）记录值为17.8A，已远远超出变频器的额定电流(9A)。如果变频器驱动回路以及IGBT没有问题的话，说明变频器电流检测部分有问题的可能性很大。
接下来就是给变频器通电试机了，结果如下：
1、如果变频器输出不接电机运行，输出电流显示为0，此时变频器并不出现故障，正常。
2、将变频器输出接入一台2.2KW的电机空载进行测试，此时变频器显示的输出电流为5.2A，明显偏大，用钳形电流表实际测量三相输出线电流为2.3A左右。那么，问题是出在电流检测环节的那一部分呢？是驱动板电流检测部分还是主板检测信号处理部分？通过测量变频器U、V及W三相输出电流检测信号，判断从驱动板送入主板的信号是正常的，进而判断问题出在主板的电流检测信号处理电路！
经过仔细检测和分析，终于查出故障根源为主控板上的贴片电阻R120、R121阻值变大所致：由于R120、R121阻值变大，导致送入运放LF353的电流检测参考电压降低，进而导致变频器带载时的输出电流检测信号误差变大，这个信号最终送入到主板CPU，也就使得变频器操作面板显示的输出电流偏大。
将两只损坏的贴片电阻R120、R121更换后故障解决。注意：图中所标电压值为静态时测量值。当图中U1-56或U1-60电压变低时，即使变频器输出不接电机，运行后，变频器操作面板也会有一定的输出电流显示。
阿尔法变频器报ccf1怎样维修？阿尔法变频器故障维修点，变频器出现故障问题时按变频器的说明书找出相应的故障代码，确定故障问题，检测引起变频器故障的原因，排除维修。在没有专业人员的情况下，尽量不要乱调试，要不然只会导致变频器的故障问题更加严重。
