维修服务项目ABB变频器控制盘上显示的故障诊断维修分析
发布者：mzx 来源：上海仰光 发布时间：2022-12-19

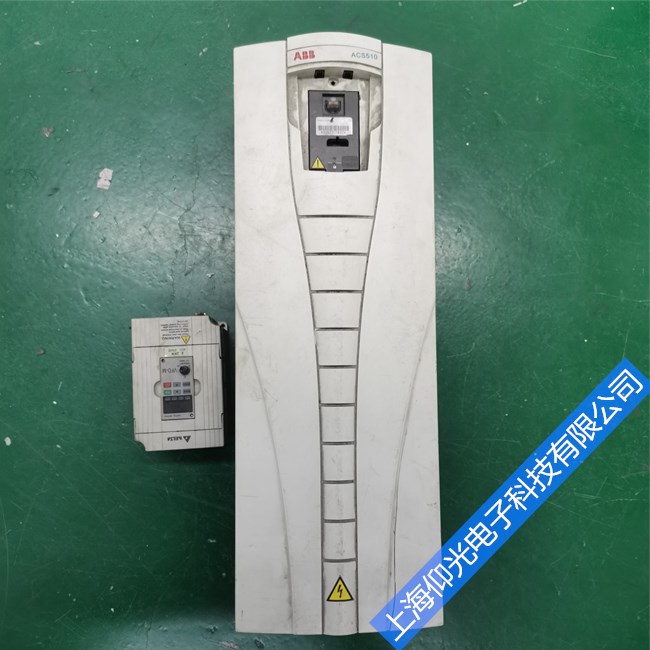

ABB变频器控制盘上显示的故障诊断分析
1、控制盘上显示DCUNDERVOLT(直流欠压)故障的诊断ACS510系列变频器出现DCUNDERVOLT故障代码时，表示变频器处于欠压故障状态。
主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V，
在实际应用中变频器满载运行时，当输入电压低于340V时可能会出现欠压�；ぃ馐庇μ岣叩缤淙氲缪够虮淦灯鹘刀钍褂�；若输入电压正常，变频器在运行中出现DCUNDERVOLT故障，则可判断为变频器内部故障；若变频器主回路正常，出现DCUNDERVOLT报警的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当超过设定值时，CPU根据比较信号输出故障封锁信号，封锁IGBT，同时显示故障代码。同时，也要对外回路进行检查，比如供电电源缺相、熔断器熔断、主电源欠压等。
2、控制盘上显示DCOVERVOLT/OVERCURRENT(直流过压/过流)故障的诊断
ACS510系列变频器出现DCUNDERVOLT/OVERCURRENT故障显示时，表示变频器在减速中出现过压或过流故障，主要原因为电机过载、减速时间过短、负载回馈能量过大未能及时被释放。
若电机驱动惯性较大的负载时，当变频器频率（即电机的同步转速）下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流�；�。现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内�；�，则要加装外部制动电阻和制动单元，ACS510系列变频器22kW以下的机型均内置制动单元，只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
