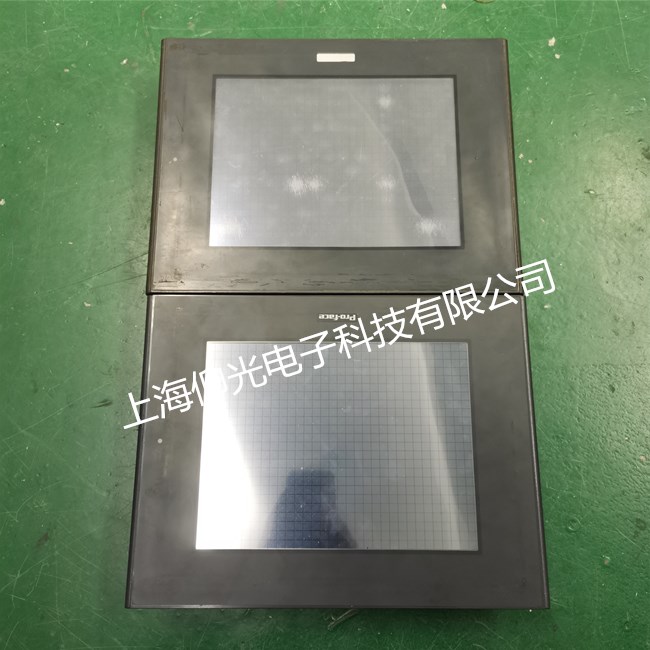

维修服务项目普洛菲斯触摸屏维修花屏故障快速解决
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-12-15
普洛菲斯触摸屏花屏故障维修如下:
1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。
对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。
2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。
对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。
3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
对应维修思路：LVDS插线接触不良。
4)花屏故障现象：反复上电后，花的条纹、色彩有变化。
对应维修思路：检查逻辑板
5)花屏故障现象：反复上电后，花的条纹、色彩无变化。
对应维修思路：屏本身坏机会大。
6)花屏故障现象：图像有干扰，字符上也有干扰。
对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。
7)花屏故障现象：字符正常，图像有块状、点状干扰。YPbPr输入信号，没有干 扰。再从AV端口输入，图像出现干扰。
对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。
8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
对应维修思路：故障在视频解码器电路。因为，图像增强处理电路产生的故障 是块状的，不是细碎的。
9)花屏故障现象：图像上有扭曲状或者网纹干扰。AV试机一切正常。
对应维修思路：中放、高放电路。
10)花屏故障现象：图像规则块状花屏。
对应维修思路：主板缓存与主芯片通信不良。
11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。
对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。
12)花屏故障现象：开机时左上方出现瞬间花屏。
对应维修思路：BLON控制电压异常。
13)花屏故障现象：图像彩色反相,且在出现菜单显示时表现出缺色而形成的补色出现。对应维修思路：主板与屏的接口时序不一致造成，重新升级对应软件数据。
14)花屏故障现象：彩色竖条，控制功能正常,且有黑屏现象。
对应维修思路：主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应，查LVDS线和逻辑板。
15)花屏故障现象：图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象。
对应维修思路：LVDS信号传输不良。
16)花屏故障现象：格仔形规则块状花屏(满屏竖条)。
对应维修思路：主芯片与DDR之间通信。
17)花屏故障现象：光栅在垂直方向上出现垂直竖条闪动,且光栅在二分之一处错开。
对应维修思路：问题是由行列驱动信号和时序控制信号丢失造成。1)行列驱动电路自身问题. 2)逻辑板与行列驱动电路的连接排插接触不良造成驱动信号异常.3)逻辑板格式变换电路未送出RSDS信号.
