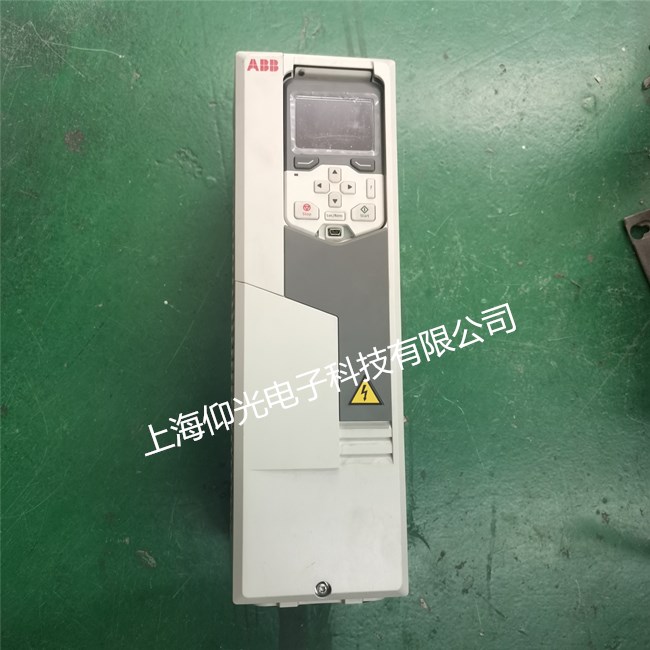

快速判断ABB变频器维修故障原因及分折
一、静态测试
1、测试整流电路
首先要找到变频器内部直流电源的P端和N端，把万用表调至电阻X10档的位置，然后把红表棒接到P端，把黑表棒分别接到R端、S端以及T端，有一个非常大的阻值，有差不多接近无穷大的一个阻阻值。把红表棒接到N端上，重复上述的所有步骤，*终得到的结果都应是类似的。要是出现了以下的结果，那么就可以果断的判定电路已出现了异常，A.阻值三相不平衡，这个就可以说明整流桥出现了故障。B.红表棒接P端时，电阻无穷大，可以断定是整流桥出现了故障或者是起动电阻出现了故障。
2、测试逆变电路
把红表棒接到P端,黑表棒分别接到U端、V端和W端上，应该会有几十欧的阻值，而且各相的阻值基础都类似，反相应该为无穷大。把黑表棒接到N端，重复以上的所有步骤得到的结果都应该是类似的，否则就可以确定逆变模块出现故障
二、动态测试
在静态测试结果正常以后，才可以进行办法态测试，就是上电试机。在上电的前后必须要仔细看以下的几点（注意）:
1、上电之前，必须要确认输入电压是否有误，把380V电源接入导220V级的变频器之中会出现炸机（炸电容、压敏电阻、�？榈龋�
2、检查变频器各个接播口是否已经正确的连接,连接口是否存在松动的现象,连接异常有可能会导致变频器出现故障,厉害的话会出现炸机等的情况。
3、上电后检测故障上显示出来的内容,并且要初步的知道故障以及原因。
4、如果没有显示出故障，那么**步就要检查参数是否存在异常，把参数复归后,进行空载（不接电机）的情况下启动变频器,并测试一下U、V、W三相输出的一个电压值。如果出现了缺相、三相不平衡等的一些情况，则�？榛蛘咔宓瘸鱿至斯收�。
5、在输出电压正常（齐备相、三相平衡）的一个情况下，带载测试。测试时，*好是满负载测试。
三、故障判断
1、整流�？樗鸹�
一般情况下是由于电网电压或者是内部短路引起的。在排了除是内部短路的一个情况下，变更整流桥。在现场进行故障处理时，应重点的检查用户电网的情况，如电网电压，有无电焊机等对电网有污染的设备等等。
2、逆变�？樗鸹�
一般情况下是由于电机或者是电缆的损坏及驱动电路出现故障引起的。在修复驱动电路之后，测驱动波形良好的一个状态下，进行更换模块。在现场服务中变更驱动板之后，还必须要检查一下马达及连接电缆。在确定没有任何故障下，才运行变频器。
3、上电无显示
一般情况下是由于开关电源损坏或者是软充电电路损坏导致直流电路无直流电所引起的，如启动电阻损坏，也有可能是面板损坏�？刂频缏酚梢韵碌缏纷槌桑浩德省⒌缪沟脑怂愕缏�、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的�；さ缏贰１淦灯魑薇刂谕�1点划线内，无速度检测电路为开环控制。在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更**的闭环控制。1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。2)电压、电流检测电路与主回路电位隔离检测电压、电流等。电压、电流检测电路：与主回路电位隔离检测电压、电流等。(3)驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
4、上电后显示过电压或欠电压
一般情况下是因为输入缺相，电路老化以及电路板受潮所引起的。找出其电压检测电路以及检测点，更换掉以及损坏了的器件。
5、上电后显示过电流或接地短路
一般情况下是因为电流检测电路出现了故障。如霍尔元件、运放等。
6、启动显示过电流
一般情况下是因为驱动电路或者是逆变�？樗鸹邓稹�
7、空载输出电压正常,带载后体现过载或过电流
这一种情况在一般的情况下是因为参数的设置不当或者是驱动电路老化,�？樗鹕怂�。
