维修服务项目艾默生变频器出现故障代码E010时该如何处理？
发布者：mzx 来源：上海仰光 发布时间：2022-11-24

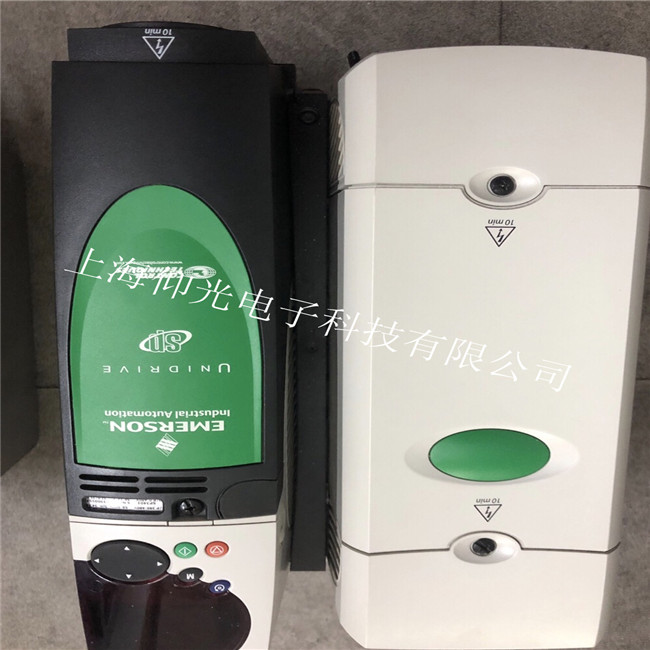

艾默生变频器出现故障代码E010时该如何处理？
1、TD3000上电显示POFF:
1、驱动板CVD电压在2.5V~2.8V是否正常？
2、驱动板IU、IV、IW电压是否正常？（电流检测电路）
3、控制板VREF基准电压是否正常？检查T1和2.5V的稳压管U24。
以上都正常的话，请重新烧写两个DSP程序。请注意擦除后要下电几秒再上电写入程序。否则，DSP坏。
整机修好上电显示正常后，要经过以下步骤才按运行，可减少炸机的可能性。
直流档红接“十”，黑分别接U V W：TD900,TD3200单相的都应为310v,TD900三相的都应为540v。TD1000,TD3000,EV1000,EV2000都应为5-10V.如不对，不能按运行，否则十有八九会炸机。此时应�；欢杂Φ墓怦詈投埽僦馗匆陨瞎�，直至电压对了才按运行。
2、显示E010:
上电显示E010,霍尔坏。运行显示E010,�？榛�。
当变频器一上电就显示E010,应是电流检测电路本身有故障了。即变频器还没有运行，没有电流输出，但电路已检测到有输出电流了。小功率机常是TL082C 坏，大功率机常是霍尔坏。到底 U V W 哪相电流有问题？可用如下方法判断：
用表的mv档红接IU,IV,IW的测试点，正常应为0，如果哪个点偏高（例如 ＋10）或偏低（例如－10），就是对应相电流有问题。
例IV=1000mv，V相霍尔坏。当变频器上电显示正常，一按运行就显示E010,�？榛档目赡苄�***大。哪相�？榛�，可用如下方法判断：上电，直流档红接“十”，黑分别接U V W，正常都应为5-10V，如其中一相偏高很多，此相�？榛怠�
3、输出不平衡：
如测IPM和光耦，电阻都是好的，一般是光耦的性能变差了，对应更换即好。当然，控制板，IPM也有坏的。判断IPM是上桥坏还是下桥坏，可用如下方法判断：上电并按运行，直流档红接“十”，黑分别接U V W，正常都应为210V，如其中一相为0，下桥坏。直流档黑接“－”，红分别接U V W，正常都应210V,如其中一相为0，上桥坏。
4、绝缘或耐压不过 ：
（1）散热器不平，顶坏IGBT。
（2）硅脂中有硬的异物（如锡渣），顶坏IGBT。
（3）制动管下绝缘膜破或陶瓷片裂。
（4）大功率机绝缘柱不良。
（5）单板上接地电容不良。
一次对二次耐压不过：驱动板光耦不良。
5、EV2000健盘：
显示4个8和全部灯亮（较暗）：插座CN1第二排左至右第二脚虚焊。
6、控制板无显示维修四步曲：
（1）量电压。
（2）量晶振。
（3）量复位信号。
（4）重写软件。
18、控制板无显示但继电器吸合：
继电器吸合说明控制板工作正常，只是显示信号没有到键盘而已。
常见是与键盘插座CN3相连的L1或电阻虚焊，也有外协厂装错电阻的。
