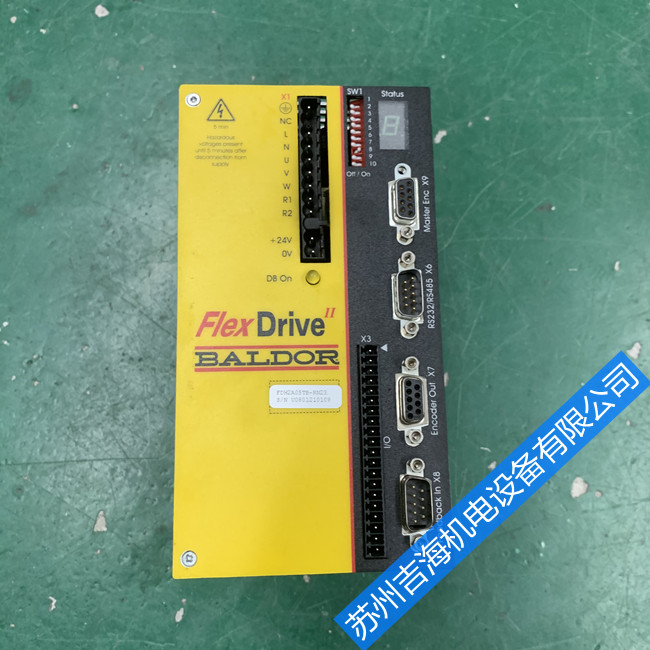

维修服务项目BALDOR保德伺服驱动器VE0656A02 LB1326A过流故障维修
发布者：zyp 来源：苏州吉�；缟璞赣邢薰� 发布时间：2022-11-18
保德伺服驱动器过流故障维修：驱动器的过流故障是最常见也是较复杂的故障，当过流故障发生时，驱动器�；さ缏坊崃⒓炊鞑⑼；�，同时驱动器显示故障代码或故障类型。大多数情况下可以根据驱动器显示的故障代码迅速找到故障原因并排除故障，但也有一些过流故障的原因是多方面的，并不是单一的，而是包含了加速、减速、恒速过流、负载发生突变、输出短路等各种可能导致过流护的因素。下面分析驱动器过流故障原因以及提出过流故障处理方法。驱动器过流内部电路分析，如图四是一款典型的IGBT驱动�；さ缏罚�14脚监视IGBT饱和压降，当脚14检测到IGBT集电极上电压≥7V时，而不管输入驱动信号是否继续，11脚输出都将被强行关断。同时第6脚输出过流故障信号给CPU。图五是另一种过流检测电路，用的是比较运放电路，当通过传感器检测到的电流信号与一标准信号作比较，而判断是否过流。
根据驱动器显示屏显示，过流原因有以下几方面：
�。�1）驱动器工作中过流，即电机拖动系统在工作过程中出现过流，其原因大致有以下几方面：
a.电动机传动机构出现“卡住”现象或遇到冲击负载，电动机工作电流突然增加而出现过流。
b.驱动器输出端短路，如输出端连接线发生相互短路，或电动机内部短路、接地（电机绕组烧毁、绕组绝缘劣化、电缆破损而引起的短路）等，驱动器输出端电流大增而出现过流。
c.驱动器本身工作异常，如逆变桥中同一桥臂的两个逆变器件在交替的工作中出现不正常。
如环境温度太高或逆变器元器件老化等原因，使逆变器的参数发生变化，导致在交替过程中，
一个器件却还未来得及关断，而另一个器件已经导通，引起同一个桥臂的上、下两个器件“
同时导通，使直流电压的两极间处于短路状态，使驱动器内部电流大增而过流。
�。�2）驱动器升速或降速时过流。
如果负载的惯性比较大，而驱动器设定升速时间或降速时间太短时，就会引起过流。在升速过程中，如果驱动器工作频率上升太快，电动机的同步转速也迅速上升，而电动机转子的转速因负载惯性比较大而跟不上去，结果就会使升速电流太大，引起驱动器过流�；ぃ辉诮邓俟讨�，如果驱动器设定降速时间太短，电动机的同步转速迅速下降，而电动机转子因负载的惯性大，电动机转速仍维持较高的状态，这时转子绕组切割磁力线的速度太大而产生过流，引起驱动器过流�；ぁ�
�。�3）驱动器一通电或者一开始运行就出现过流。这种过流�；ひ话闶且蚯髂诓抗收弦鸬模绻涸卣�，驱动器还是出现过流�；�，大部分是过流检测电路引起，如电流检测电路、取样电阻或传感器等。
驱动器过流故障的检查步骤：第一，确定负载是否符合正常运行条件；第二，确定驱动器自身是否正常；第三，确定驱动器的设置参数是否与加减速过程或负载运行的工艺条件匹配；第四，确定驱动器接线是否正常。
过流故障处理方法，驱动器显示过流故障，有二种类型：一种是运行过程中出现过流故障显示；另一种是驱动器接通电源后就显示过流故障，或运行停止后仍出现过电流故障显示，并且不能复位。运行过程中驱动器出现过流故障显示，在确认驱动器运行电流和实际电流相同时，多半是外部原因或设置参数不合理引起的。例如电动机电缆损坏或电动机线圈相间、对地短路引起的电动机侧端子短路；电动机过负载非常严重引起过电流；加速或减速时间设置过短，驱动器在加速或减速过程中，由于负载电流过大，出现驱动器过电流显示等等。
电机自学习参数及编码器零位是否正确，都将影响电机运行的电流大小，这些过电流故障当外部故障排除后，按复位按钮就能复位，或自动复位，驱动器是正常的。另一种是驱动器接通电源后就显示过流故障，驱动器自动停止运行后，过流故障无法复位，是假过流故障：因为驱动器是在根本没有输出电流的状况下，而显示过流故障的。这是驱动器的电流检测�；さ缏烦隽斯收希和ǔＪ怯捎诘缌魅⊙骷缛⊙缱�、电流互感器及霍尔元件损坏或参数值改变，放大电路损坏和比较电路运行不正常等等引起的。修理时可以从这些环节上去检查、分析和找出故障点。
