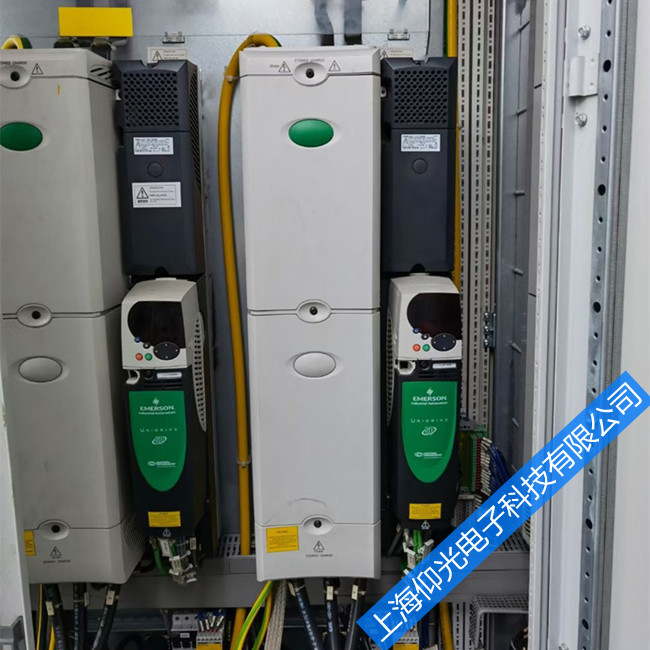

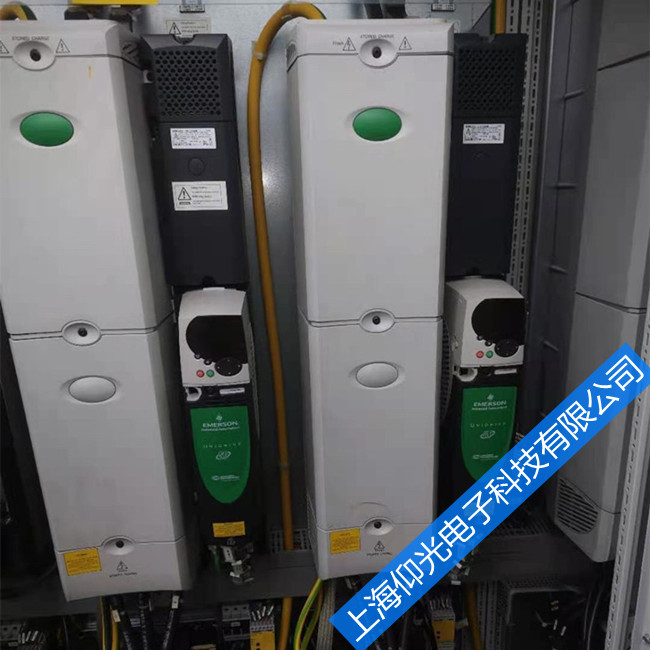

海城艾默生变频器报e019维修
电流检测故障，如报E019：
1.控制板Q1坏
2.7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
3.小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。如值不对，小板坏：此时可更换小板坏中的三个小IC，如还不行，更换小板。
E019故障代码描述的故障为输出侧缺相，输出缺相在运行时检测，输出电流大于33.3%额定时检测。
艾默生ev2000变频器报e019故障的维修案例，故障信息如下：
艾默生变频器维修显示E019故障复位键无法消除该故障
故障分析与维修：显示E019故障信息为电流检测电路故障。EV2000-4T0550G变频器的电流检测元件为霍尔元件，通过H1、H2和H3这3个霍尔元件检测变频器的三相输出电流，经相关电路转换成线性电压信号，再经过放大比较电路输入到CPU, CPU根据该信号大小判断变频器是否过电流，如果输出电流超过保护设定值，则故障封锁�；さ缏�，封锁IGBT脉冲信号，实现变频器的过流�；すδ�。
一般说来，变频器会由于控制板连线或插件松动、电流检测元件损坏和电流检测放大比较电路异常将导致电流检测电路故障，第一种情况需检查控制板连线或插件有无松动，第二种情况需更换或处理电流检测元件，第三种情况为电流检测IC芯片或IC芯片工作电源异常，可通过更换IC芯片或修复变频器辅助电源解决。切断变频器输入电源，检直控制板连线和插件，均无松动和异常现象。
进步检直霍尔元件是否损坏，EV2000-4T0550G变频器的霍尔元件连线为插头、插座结构，首先拔掉H3上的插头，重新送电后，操作面板显示E019故障信息，再次停电，待放电完毕后，拔掉H2上的插头，送电后，操作面板仍显示E019故障信息，重新停电，待放电完毕后，拔掉H1上的插头，分别插上H2、H3上的插头，操作面板上的故障显示消失，显示正常，说明H1霍尔元件有故障，采用新品替换后，变频器上电运行正常。
