维修服务项目丹佛斯变频器维修运行中过电流整流桥炸裂等故障检测维修方法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-10-19

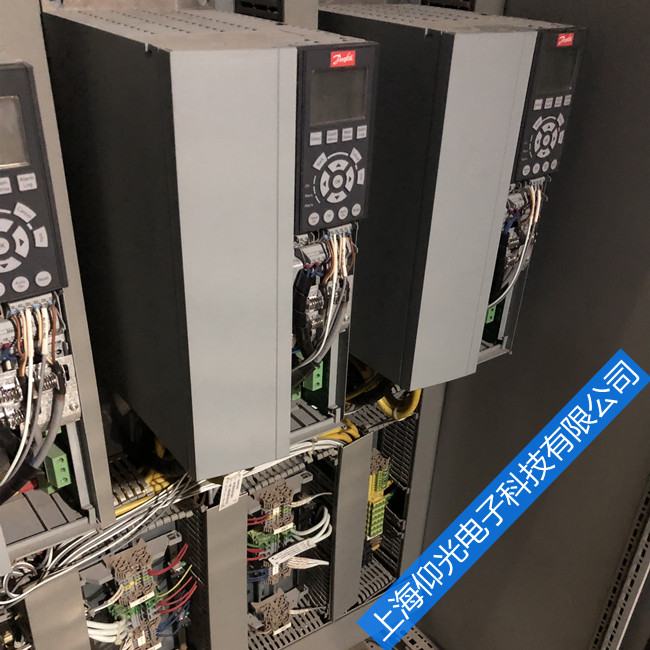

丹佛斯变频器维修运行中过电流整流桥炸裂等故障检测维修方法
变频器操作面板显示E001（加速过电流）或E019（电流检测电路故障）表示变频器发生电流检测类型故障，在变频器维修检测主要注意：①控制板Q1是否出现损坏。②小板是否出现损坏：判断方法为变频器通电时，使用万用表直流档，黑线接7840的5脚，红线分别接到小板的脚从左到右测试的正常数值应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。如过数值不对，则小板损坏：此时可更换小板坏中的三个小IC�？椋�3903、0024、LMV393）,如还不好，更换小板。
变频器内部缓冲电阻和滤波大电容是成对的。如果其中一出现损坏，另一个很可能也会损坏。缓冲电阻损坏的原因也有可能是继电器不吸合（继电器损坏或控制板损坏，或与二者相连的电路上元件损坏）引起。单相输入变频器维修时特别要注意：如果无显示炸机，很可能是用户接入了三相电（380V）引起的（可观察控制板的故障记录：母线电压是否由310变为了540）。此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。在变频器维修中发现一个大电容损坏，最好都换新的。因电容是易坏易老化的器件。
如果丹佛斯变频器维修检测发现部分整流桥损坏，而逆变桥全是好的，就有可能故障原因是正负母排之间打火引起。环境潮湿是主要影响因素，一般情况下是有水滴在正负接线端子之间，或者是有水滴在正接线端子和散热器之间引起炸机的。此种坏机的接线端子绝缘性已变差，一定要更换，否则一上电又炸了。另一种原因就是滤波大电容短路（或炸裂或顶面凸起变硬），也要注意更换电容。
变频器散热风扇时快时慢，无显示。一般是控制板短路了，去掉控制板再上电，如还打嗝，有可能就是厚膜周边的元器件损坏了，例如TD1000大体积R56电阻27欧的阻值变大了很多,即打嗝�；さ缏纷陨砘盗恕？氐缭床还ぷ�，可量其中一个电阻的电压，如有点电压且在跳变，说明开关电源已起振，但后面电路短路了（变压器脚间连锡，滤波电容碰歪），打嗝�；さ缏吩谄鹱饔�。如一点电压也没有，说明开关电源没起振，一般是厚膜坏或2844及附近器件坏。
