维修服务项目伦茨9323伺服驱动器无法启动维修实例分析
发布者：mzx 来源：上海仰光 发布时间：2022-9-23

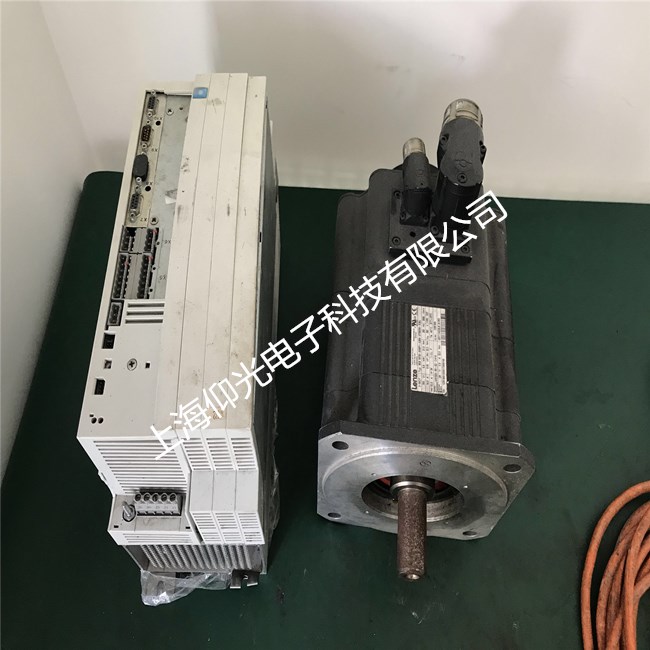

伦茨9323伺服驱动器无法启动维修实例分析
维修实例1：EVS9323面板显示正常，无法启动，主板+24端子无24V输出。
检测主板+24V和其它各组电压正常。+24V电源经1个三极管(bcp527)稳压后到端子输出供端子指令使用。更换同型三极管后启动运行正常。
维修实例2：EVS9323经常报“OH11”(环境温度过高)故障。
检测现场使用环境正常(旁边的同型机运行正常)应是环境温度检测回路异常引起。拆下通电未报警。将温度检测热敏电阻拆下测电阻值为8K Ω(正常的常温下约10K Ω)。该电阻变值引起误报警，更换1个正常的热敏电阻后恢复正常使用。
维修实例3：EVS9323通电无显示
检查主回路正常，开关电源IC(3844b)7脚为0V(正常时15V)，电阻R2开路。拆下IC(3844b)检查，IC损坏。更换IC(3844b)、R2后通电显示正常。
维修实例4：EVS9323通电无显示
检查主电源各组电压均正常。主板上开关电源无工作电压(该电压由主电源+24V供给)引致主板不工作。检测+24V(电源板与主板之间)连线，地(负)线(在电源板夹层处)开路。用导线重新连接后正常使用。
维修实例5：EVS9323通电无显示，供电开关跳闸
检查驱动电路、主电源电路多处烧黑，逆变�？镮GBT(bsm25gd120)烧坏。
参照相关电路，更换损坏元件(光耦：A3120，二极管：Z70、A4、A7，开关管:2sK1317, 10 Ω、100 Ω电阻，IC：3844b)后，电源和驱动电路恢复正常，换上逆变�？镮GBT(bsm25gd120)试机运行正常。
维修实例6：EVS9323启动显示正常，无输出
检查逆变模块ICbt(bsm10gd120)正常，上管驱动电压为0V(正常停止状态下为-8V)。上管电源振荡IC发烫。更换后上管电源驱动电压恢复正常，输出正常。
