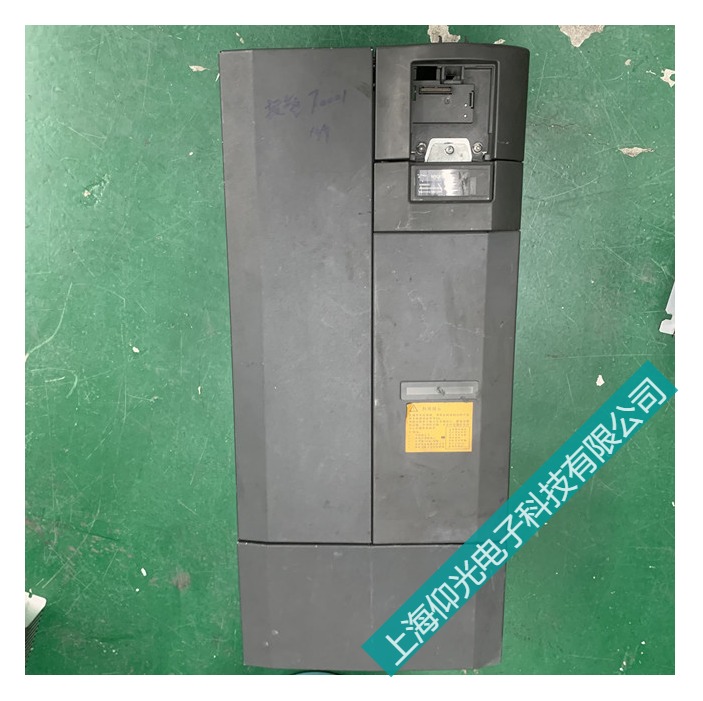

维修服务项目上海西门子变频器6se6430报警F0002过电压故障维修
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-8-4
西门子变频器维修故障代码说明
故障代码 故障现象/类型 故障原因 解决对策F0001 过流 电动机的功率（P0307）与变频器的功率（P0206）不对应
电动机的导线短路
有接地故障
检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应
2.电缆的长度不得超过允许的最大值
3.电动机的电缆和电动机内部不得有短路或接地故障
4.输入变频器的电动机参数必须与实际使用的电动机参数相对应
5.电动机的冷却风道必须通畅，电动机不得过载
增加斜坡时间
减少“提升”的数值
上海西门子变频器6se6430报警维修
F0002 过电压 由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压
斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下
检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内
2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化
3.斜坡下降时间（P1121）必须与负载的惯量相匹配
注意：负载的惯量越大需要的斜坡时间越长
F0003 欠电压 供电电源故障
冲击负载超过了规定的限定值
检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内
2.检查电源是否短时掉电或有瞬时的电压降低
F0004 变频器过温 冷却风量不足
环境温度过高
检查以下各项： 1.调制脉冲的频率必须设定为缺省值
2.环境温度可能高于变频器的允许值
F0005 变频器I2t过温 变频器过载
工作/停止间隙周期时间不符合要求
电动机功率（P0307）超过变频器的负载能力（P0206）
检查以下各项： 1.负载的工作/停止间隙周期时间不得超过指定的允许值
2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配
F0011 电动机I2t过温 电动机过载 检查以下各项： 1.负载的工作/间隙周期必须正确
2.电动机温度报警电平(P0604)必须匹配
F0041 电动机定子电阻自动检测故障 电动机定子电阻自动检测故障 1．检查电动机是否与变频器正确连接
2．检查输入变频器的电动机数据是否正确
F0051 参数EEPROM 故障 存储不挥发的参数时出现读/写错误 1．进行工厂复位并重新参数化
2．更换变频器
F0052 功率组件故障 读取功率组件的参数时出错，或数据非法
更换变频器
F0060 Asic超时 内部通讯故障
如果存在故障请更换变频器或与维修部门联系
F0071 USS(BOP-链接) 设定值故障 在通讯报文结束时不能从USS得到设定值
检查USS主站
F0072 USS(COM-链接) 设定值故障 在通讯报文结束时不能从USS得到设定值
检查USS主站
F0085 外部故障 由端子输入信号触发的外部故障
封锁触发故障的端子输入信号
F0101 功率组件溢出 软件出错或处理器故障
1.运行自测试程序
2.如果不能消除故障请更换变频器
F0450 BIST测试故障（仅限维修方式) 故障自测试
1.变频器可以运行，但有的功能不能正确工作
2.更换变频器
A0501 电流限幅 电动机的功率与变频器的功率不匹配
电动机的连接导线太短
接地故障
检查以下各项： 1.电动机的功率(P0307)必须与变频器功率(P0206)相对应
2.电缆的长度不得超过最大允许值
3.电动机电缆和电动机内部不得有短路或接地故障
4.输入变频器的电动机参数必须与实际使用的电动机一致
5.电动机的冷却风道是否堵塞电动机是否过载
1.增加斜坡上升时间
2.减少“提升”的数值
A0502 过压限幅 达到了过压限幅值
斜坡下降时如果直流回路控制器无效(P1240=0)就可能出现这一报警信号
如果这一报警显示一直存在请检查变频器的输入电源电压
A0503 欠压限幅 供电电源故障
检查电源电压（P0210）应保持在允许范围内
A0504 变频器过温 变频器散热器的温度
（P0614）超过了报警电平，将使调制脉冲的开关频率降低和/或输出频率降低（取决于P0610的参数化）
检查以下各项： 1.环境温度必须在规定的范围内
2.负载状态和“工作－停止”周期时间必须适当
A0505 变频器I2t过温 变频器温度超过了报警电平
如果已参数化为（P0610=1），将降低电流
检查“工作－停止”周期的工作时间应在规定范围内
A0506 变频器的“工作－停止”周期 散热器温度与IGBT的结温超过了报警的限定值
检查“工作－停止”周期和冲击负载应在规定范围内
A0511 电动机I2t过温 电动机过载
负载的“工作-停止”周期中，工作时间太长
检查以下各项： 1.P0611（电动机的I2t时间常数）应设定为适当的数值
2.P0614（电动机的I2t过载报警电平）应设定为适当的数值
A0600 RTOS超出正常范围 软件问题
与维修部门联系
A0910 直流回路最大电压Vdcmax控制器未激活 直流回路最大电压Vdcmax控制器未激活
¨如果电源电压(P0210)一直太高，就可能出现这一报警信号 ¨如果电动机由负载带动旋转，使电动机处于再生发电制动方式下运行，就可能出现这一报警信号
¨在斜坡下降时，如果负载的惯量特别大，就可能出现这一报警信号
检查以下各项： 1.输入电源电压(P0756)必须在允许范围内
2.负载必须匹配
3.在某些情况下要加制动电阻
A0911 直流回路最大电压Vdc-max控制器已激活 直流回路最大电压Vdcmax控制器已激活，因此，斜坡下降时间将自动增加，从而自动将直流回路电压(r0026)保持在限定值(P2172)以内
检查变频器的输入电源电压(P0210)应不超过允许值
A0920 ADC参数设定不正确
ADC的参数不应设定为相同的值，因为这样将产生不合乎逻辑的结果
¨标记0参数设定为输出相同
¨标记1参数设定为输入相同
¨标记2参数设定输入不符合ADC的类型
检查P0757，P0758，P0759和P0760
A0922 变频器没有负载 ¨变频器没有负载
¨有些功能不能象正常负载情况下那样工作
检查变频器是否已经加上负载
