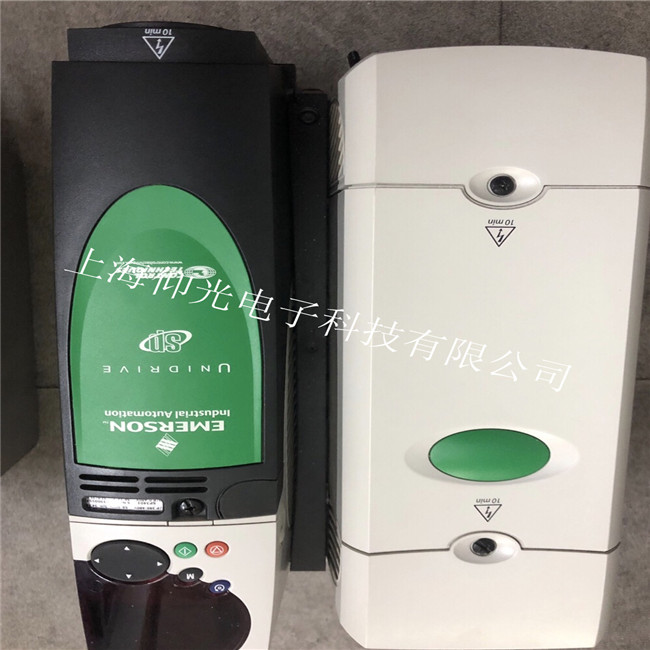

维修服务项目艾默生变频器显示POFF故障分析及处理方法
发布者：mzx 来源：上海仰光 发布时间：2022-7-15
艾默生变频器维修常见故障分析
1、电流检测故障 (如报E019，E001)：
(1) 控制板Q1(15050026)坏。
(2) 7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
(3) 小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。如值不 对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。
2、显示POFF：
驱动板上电POFF，测CVD电压正常应为2.6-2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的*多。只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏：
缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏�；撼宓缱杌狄灿锌赡苁羌痰缙鞑晃�(继电器坏或控制板坏，或与二者相连的电路上元件坏) 引起。单相输入(220V)的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电(380V)引起的(可察控制板的故障记录：母线电压是否 由310变为了540)。此时不断IPM的整流桥已坏，滤波大电容也坏(或炸裂或顶面凸起变硬)。如果只更换IPM后就上电，会听到“啪，啪”的响声(电 容内的声音)，应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，*好都换新的。因电容是易坏易老化的器件。
4、显示不稳：
先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。 报故障E015:通电指示灯亮，键盘不亮，拨了风扇就好--风扇短路
5、不制动：
01180099，01180100，01180113，01180114 的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器�；贫币鸬�，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管 (MOS管不好测，可测其串联的续流二极管，正常应为0.37左右)，门极电阻(也就是MOS管的门极电阻，正常应为100欧姆)。修好上电 后，TD900 F093改为150，报E007,红接P(+),黑接PB,如电压在17-30跳动，制动正常。TD3200 F133=150 直流电压 270-350V 制动起作用。
6、炸整流桥：
如果测得部分整流桥损 坏，而逆变桥全是好的，就有可能是正负母排之间打火引起�；肪吵笔侵饕�，一般是有水滴在正负接线端子之间，或者是有水滴在正接线端子和散热器之间引起炸 机的。此种坏机的接线端子绝缘性已变差，一定要更换，否则一上电又炸了。另一种原因就是滤波大电容短路(或炸裂或顶面凸起变硬)，也要注意更换电容。
7、机器打嗝：
即风扇时快时慢，无显示。一般是控制板短路了，去掉控制板再上电，如还打嗝，有可能就是厚膜周边的器件坏了，例如TD1000大体积R56电阻27欧的 阻值变大了很多,即打嗝�；さ缏纷陨砘盗��？氐缭床还ぷ�，可量其中一个电阻的电压，如有点电压且在跳变，说明开关电源已起振，但后面电路短路了(变压器 脚间连锡，滤波电容碰歪)，打嗝�；さ缏吩谄鹱饔�。如一点电压也没有，说明开关电源没起振，一般是厚膜坏或2844及附近器件坏。
8、风扇无力，转速慢：
EV1000的D6击穿。上电报8888：FECDF21U1板U8坏，有细小裂缝。EV1000如01180128，带载�；�8888:变压器电感量变差或PC9原副边绝缘不够。
9、按运行报8888：驱动光耦短路。
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.rgrdmfo.cn/weixiu/weixiu4984.htm
