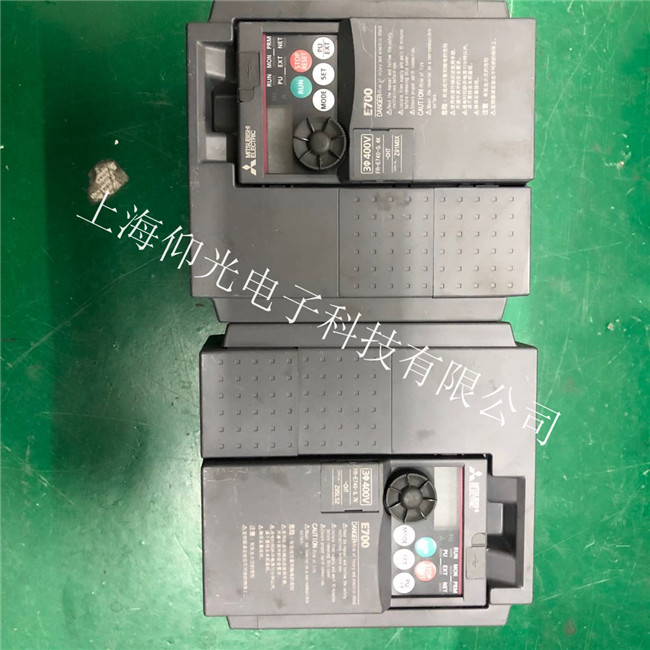

三菱变频器FR－E024-0.75K开机无法启动维修技术案例
1、三菱FR－E024-0.75K开机无法启动维修一例
此机无提供任何症状信息，通电开机显示后要启动马达时显示屏显示“E.THT”错误。查看说明书是指输出电流已经超过额定电流的150%，变频器处于电子过流�；ぷ刺�，停止变频器输出保护住其它电路，初步判断为电流检测电路中出现的故障。检测霍尔电流侦测器时无发现任何坏件，更换一个同一型号的侦测器后发现该机不但能启动并能使马达顺利的运转起来，查看输出电流时显示0.8A属正常状态。拆开坏的侦测器后发现该电路板两面都附有油污，首先用酒精清洗干净电路板上的油污后并吹干，重新装回功率控制基板后启动症状果然消除，故怀疑此机故障是由于平时保养不善所造成的。
2、三菱E500变频器维修
故障现象：开机无显示。
检 修：拆机后发现电源基板的部分铜膜已被烧毁，无任何电压输出。经过检查发现开关管已击穿，厚膜集成电路内IC（M51996）的Va脚与GND已经短路，振离器的10.11也短路，拆下IC后检查发现已坏，导致烧坏开关管，使该电源电路无法工作，更换后症状解除。
3、三菱0.4KW变频器维修
故障现象：接通电源无反应。
检查方法：测量电源各路输出均基本正常，且电源连接良好。拆下CPU板后发现较脏，清洗吹干后试机，有显示但一闪一闪不正常，分析为清洗不彻底所致，逐个把元件焊下用天那水将其引脚擦干净后试机一切正常。
4、三菱11KW泛用型变频器维修一例
接修一台三菱11KW变频器，接通电源无任何反应。检查开关后发现已被更换，但仍良好，M51996的VCC端无电压，尽管此时直流母线已建立560V高压，测其供电电阻正常。滤波电容亦良好，更换二次整流三极管D1后VCC端能达到15V但无法起振，查一启遍外围元件发现无损坏后，确认M51996损坏。更换M51996后通电试机，屏幕已有显示，+5V输出亦正常，但维持不到3秒，M51996再次损坏，同时损坏的还有负反馈电阻等等。由于之前检测过尖峰电压吸收电路以及负载均无问题，故唯有怀疑开关变压器了，鉴于开关变压器的资料数据欠缺，在没有相同型号对比情况下，用电感表并不能确反映其好坏，决定将其用新铜线绕一遍，装上绕好的变压器以及更换其它损坏元件后试机一切正常。
