维修服务项目西门子变频器常见故障排查与维修方法
发布者：mzx 来源：上海仰光 发布时间：2022-7-8

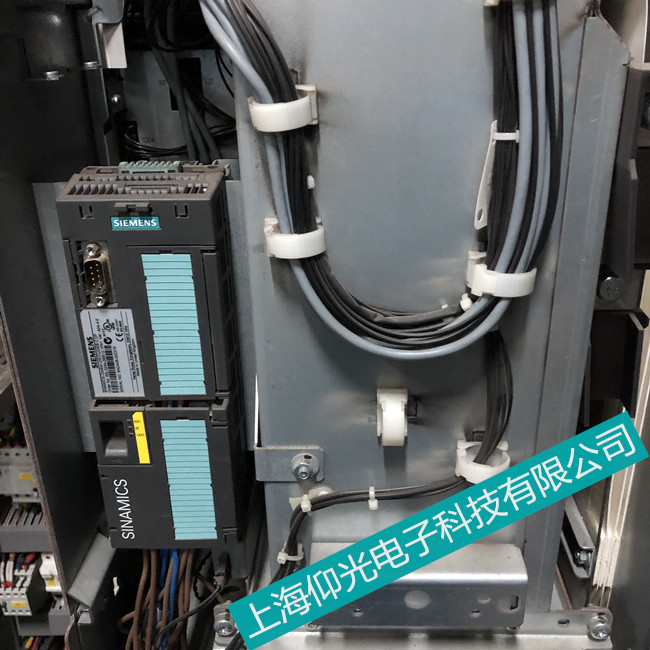

西门子变频器常见故障的排查与解决
当西门子变频器出现故障时，首先查看西门子变频器上的数码管上所显示的报警信息，针对报警信息查看西门子变频器的报警说明以此来对西门子变频器的故障进行定位。如直接对一台故障的西门子变频器进行检查，在上电检查之初则首先需要使用万用表来对西门子变频器进行测量。使用万用表对西门子变频器中的整流桥、IGBT�？榈裙β什考屑觳椴⒆⒁獠榭次髅抛颖淦灯髦惺欠裼忻飨缘纳栈俸奂！Ｔ谑褂猛蛴帽矶怨β什考屑觳槭�，将万用表打到1K的电阻档，将黑表笔与西门子变频器的直流（-）极连接，而后使用万用表的红表笔分别连接西门子变频器的三项输入、输出端来测量电阻，测量所得出的电阻值应当在5-10K之间且输入、输出三相之间要相互一致，输出端的三相电阻值要略小于输入电阻值，完成了（-）测的电阻测量后继续将黑表笔放置在（+）测继续进行三相测量，测量方法与上述一致，如测量电阻值正常其并未有充放电现象则表明西门子变频器能够上电测量，如若不然则意味着西门子变频器功率部件损坏需要对测量存在问题的部件进行更换，尤其是西门子变频器中的功率部件上存在明显烧毁痕迹的不得将西门子变频器直接上电。
完成了对于西门子变频器的初步测量后需要对西门子变频器进行上电测量，以西门子变频器中MM4变频器为例：
（1）上电后西门子变频器上的数码管显示的是F231故障时，则意味着西门子变频器的电源驱动板或是主控板存在问题，则可以更换西门子变频器中的电源驱动板或是主控板来进行测试。
（2）在西门子变频器上电后如面板无显示或是面板下的指示灯不亮，则意味着西门子变频器的整流供电部分存在问题，应当对西门子变频器中的供电部分进行检测，可以使用万用表对西门子变频器中的整流部分中的整流二级管进行检测，发现存在问题的二极管直接进行更换即可解决问题。
（3）如西门子变频器上电后显示的是（------），多数意味着西门子变频器中的主控板存在问题，可以通过更换西门子变频器主控板的方式予以解决，造成此类故障的原因主要是由于西门子变频器外部接入线中存在着较大的杂波，从而使得西门子变频器主控板上的电阻、电容等遭到冲击后损坏所造成的，此外，在西门子变频器工作的过程中也会产生较大的热量，如西门子变频器主控板散热不好也会造成主控板上的电子部件烧毁。
（4）在西门子变频器上电运行后，不论是空载运行还是带负载运行都会在西门子变频器上显示过流报警，当此类故障发生时一般意味着西门子变频器中的IGBT功率部件损坏，应当对西门子变频器中的功率部件及驱动部分进行详细的测量，检测存在问题的功率及驱动部件，更换新的部件后再详细的测量后才能再次上电，如驱动部分存在问题将会导致西门子变频器中新更换的IGBT在上电后再次烧毁。造成此类故障的原因主要是由于西门子变频器在使用的过程中出现多次过载或是西门子变频器长时间处于电压波动较大的情况，从而导致西门子变频器中的器件烧毁，针对这一情况需要对西门子变频器的外侧电路进行检测，检测电机是否正常，并在西门子变频器的进线端加装电压�；ぷ爸�，以避免西门子变频器烧毁。
（5）某西门子变频器在使用的过程中经常出现无征兆的“�；�，重新启动后其有可能是正常的，将西门子变频器拆下后经过检测各器件均未能发现问题，通过对西门子变频器上电后经过长时间的观察后发现，在西门子变频器工作的过程中其主接触器在工作时会存在着吸合不正常的问题，从而导致西门子变频器在工作一段时间后无法保持吸合状态从而导致掉电、乱跳等问题，经过对西门子变频器主接触器进行拆开后发现造成这一故障的主要原因是由于西门子变频器中的开关电源与主接触器线包一路的滤波电容漏电，从而导致电压偏低，导致无法正常吸合，如供电电压较高这一问题还可以掩盖过去而当电压较低时问题则会较为明显的暴露出来。通过对西门子变频器常见故障进行分析后发现，西门子变频器中的功率部件的损坏所占的比例并不高，而是其中的电阻、电容等的控制器件的损坏所占的比例较高，在故障排查时要予以注意。
