维修服务项目安川变频器维修服务
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2022-3-30
上海仰光电子变频器维修中心专业维修安川变频器，拥有20年维修及现场服务经验。以优惠价格为客户提供安川全系列变频器产品、售后支持和技术服务。我们拥有一支技术实力雄厚、经验丰富的工程师队伍，在起重、纺织、化纤行业有丰富的维修经验。丰富的备件库涵盖各种控制板、电源板、驱动板、散热风机等维修备件，免费检测，免费取件，半年保修。

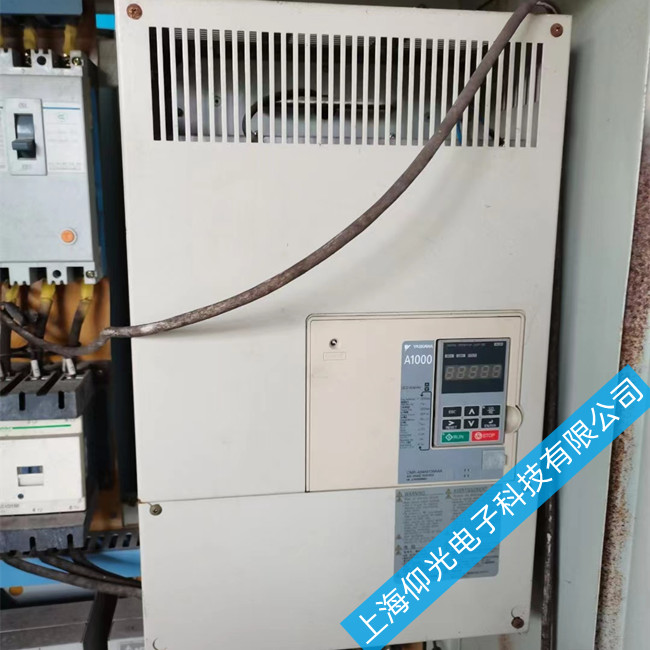

安川变频器维修服务维护和保养服务包括：安川G7变频器、安川F7变频器、安川U1000系列、安川H1000系列、安川A1000系列、安川V1000系列、安川J1000系列、安川E1000系列、安川W1000系列、安川L1000A系列、安川T1000V系列变频器等！
安川变频器维修案例分析
1，变频器调整
(1) 将轿厢吊起，卸下钢丝绳，确认电动机在空转时，不会出现安全故障。
(2) 将编码器按照要求装好，将编码器线对号入座。
(3) 将抱闸、抱闸强激接触器KMB和KMZ，变频器输入、输出接触器KMC和KMY有效吸合，观察抱闸是否打开，要确认电机空转时没有磨擦阻力。
(4) 把变频器参数A1-02设置为3，并根据 第一章 3.2 所述设置变频器相关参数。
(5) 设定变频器，按照4.2.1所述方法，变频器菜单出现“AUTO-TUNING”。共需输入7个数据，依次为：
Rated Voltage 电机的额定电压〔VAC〕
Rated current 电机的额定电流〔AAC〕
Rated Frequency 电机的额定频率〔HZ〕
Rated Speed 电机的额定转速〔RPM〕
Number of Poles 电机极数
Selected Motor 1/2 驱动电机号
PG Pulses/Rev PG数 旋转编码器脉冲数
2：案例分析：
（1） 电梯刚启动变频器就显示PGO故障
PGO含义是反馈丢失，可能原因一：由于电气或机械原因抱闸没有张开，或电机机械性卡死�？赡茉蚨罕嗦肫鞯缭聪咄崖浠蛐榻��？赡茉蛉喝绻鸖曲线起动或停车时间设得太长，由于电梯起动或停车时电梯实际速度接近0速，曳引力较小，当轿厢处于重载或满载时，曳引机就有可能拖不动轿厢，此时变频器仍有速度指令输出，便出现PGO故障。
（2）电梯在运行中变频器突然显示OC故障
OC含义是变频器过电流，可能原因一，编码器损坏，造成反馈不正常导致变频器在速度调节过程中过流�？赡茉蚨�，电机绕组绝缘损坏，有短路现象也会产生过流�？赡茉蛉�，负载太大，加速时间太短。
（3）电梯运行中变频器突然显示O V故障。
OV含义是主回路直流侧过电压�？赡茉蛞唬Ｄ饬扛ǖ缪褂型唤�，可在变频器参数中加点加减速斜率，例C1-01=1S，C1-02=1S
可能原因二，15KW以下的变频器输入电压E1-01参数设定不当，一般设400V，如设380V的话有可能向上减速时会出上述故障�？赡茉蛉涸靥�，减速时间太短。可能原因四，制动电阻（制动单元）配置不当或损坏。
（4）电梯停止时变频器出现GF故障
GF含义是接地故障（变频器输出侧接地电流超过变频器额定输出电流的50%），原因通常是输出侧接触器非零电流释放而导致。检查变频器参数B1-03是否设为1（自由滑行停止），可在停车时输出接触器释放前加入基极阻断信号。另外，变频器到电机间的U、V、W中任意一相对地短路也是原因之一；E2-01设置不当也有可能报GF故障。
（5）电梯停止时变频器出现PUF故障，并不可恢复。
PUF含义是直流侧熔断丝熔断，通常是制动晶体管损坏导致熔断丝熔坏。
（6）电梯停止时变频器出现SC故障，并不可恢复。
SC含义是负载短路�？赡茉颍罕淦灯鱅GBT�？橛幸恢凰鸹�。
可能原因二，电机绕组短路。
（7）电梯快车减速进插板时给定曲线上有个台阶。
给定曲线为了保证直接�？吭诮讲悴灏迨本嗬胗形蟛罨嵝拚�，如果误差大则在给定曲线上会产生台阶。
距离误差产生原因
1. 井道平层插板长短不一，由于井道学习时，系统要记录2楼插板的长度和平层感应器的间距。如果其他层楼的插板有长有短的话，会导致停车时计算脉冲有误差。
2. 编码器受干扰，有时机房接地状况不好，编码器信号入主板可能会受干扰，导致定位误差。
3. 曳引机钢丝绳打滑�？稍诟炙可鸵芬稚嫌梅郾首鞲黾呛�，然后上下开一来回，看记号相对是否有位移。相对位移较大：如果钢丝绳较脏，则须清洗钢丝绳；如果钢丝绳或曳引轮磨损较大，则须调换相关部件。
4. 平层感应器误动作或受干扰。
当用于矢量控制，变频器参数按我司推荐值设置，且变频器也做过电机自整定，但运行时变频器仍与电机匹配不好时，可能是变频器参数被调乱了。这时可先记录下自整定后的所有E2参数值，再设A1-03=2220，使变频器参数恢复出厂值，然后设置记录下的E2参数，变频器其它参数按我司推荐值及一些实际现场所需参数设置调试即可。
安川变频器电梯舒适感调整的参数
：一般情况： 高速时有振动，C5-01↘、C5-02↗较好；低速时有振动，C5-03↗、C5-04↘较好。
推荐值 调节范围 备注
C5-01 速度环比例增益1 （高速时） 15 10～20
C5-02 速度环积分增益1 （高速时） 0.5 0.4～0.6 （一般不调）
C5-03 速度环比例增益2 （低速时） 30 20～50
C5-04 速度环积分增益2 （低速时） 0.5 0.3～0.6 （一般不调）
C5-07 切换频率 10 3～15
如果是数字量段速给定方式，
推荐值 调节范围 备注
C1-01 加速时间 2.5 2.0～3.0 越大加速越急
C1-02 减速时间 2.5 2.0～3.0 越大减速越急
C2-01 加速开始S曲线 1.2 1.0～1.5 越大起动越平稳
C2-02 加速完成S曲线 0.8 0.8～1.0 （一般不调）
C2-03 减速开始S曲线 0.8 0.8～1.0 （一般不调）
C2-04 减速完成S曲线 1.0 1.0～1.5 越大停车越平稳
四、调试舒适感概述
综上所述，电梯舒适感调试一般可考虑以下相关因素：（模拟量）
1． 电梯起动时：
a． 主板： 加速斜率F0，S曲线T0，抱闸延时时间1
b． 变频器：C5-03, C5-04, C5-07
c． 机械： 导靴松紧度，钢丝绳张紧均匀度
2． 电梯停车时：
a． 主板： 减速斜率F1，S曲线T3，抱闸延时时间2，平层调整F21
b． 变频器：C5-03, C5-04, C5-07
c． 机械： 导靴松紧度，钢丝绳张紧均匀度
3． 电梯高速运行时：
a． 变频器：C5-01, C5-02
b． 机械： 导轨垂直度，导轨连接头处理，钢丝绳张紧均匀度
． 外围线路配置
1.1 数字量输入：
端子1正向运行 C板：Y4 F板：JP10.4
端子2反向运行 C板：Y5 F板：JP10.5
端子3外部故障 可编程H1-01=24 ；
如不用端子3，变频器仍会误报外部故障，可设H1-01＝F
端子5多段速给定1 可编程H1-03=3 F板：JP10.7
端子6多段速给定2 可编程H1-04=4 F板：JP10.8
端子7多段速给定3 可编程H1-05=5 F板：JP10.9
端子11为公共端 C板：COM2 F板：JP10.10
1.2 数字量输出（继电器）：9-10 变频器运行信号 可编程H2-01=0
C板：串入抱闸接触器线圈回路 F板：JP2.10
18-20 变频器故障 C板：X13 F板：JP2.2
1.3 模拟量输入：
13 - 17（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.2
2． 一些重要参数说明
A1-01=4 可以读取/设定全部的参数
A1-02=3 （闭环） ； 2（开环）
A1-03=0 初始化 （一般不用）
B1-03=1 停止方式 （惯性停止）
C1-01 加速时间
C1-02 减速时间
C2-01 加速开始S曲线 数字量可调节参数值
C2-02 加速完成S曲线 模拟量一般不用
C2-03 减速开始S曲线
C2-04 减速完成S曲线
C5-01 速度环比例增益1 （高速时）
C5-02 速度环积分增益1 （高速时）
C5-03 速度环比例增益2 （低速时）
C5-04 速度环积分增益2 （低速时）
C5-07 ASR切换频率 （高速和低速区域之间分界值）
C6-01 载波频率 15KHz 一般不调。 仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）
D1-04 爬行速度
D1-05 检修速度 数字量可调节参数值
D1-06 单层速度 模拟量不用，都为0
D1-07 双层速度
D1-08 多层速度
E1-01 输入电压设定 一般设为400V
E1-04 最大输出频率
E1-05 最大电压 此四个参数值须根据电机铭牌设
E1-06 基频 E1-04＝E1-06 设为电机额定频率
E2-01 电机额定电流
E2-03 电机空载电流 初始值设为E2-01的40％，自整定后自动生成
E2-04 电机极数P P＝120f/N （f－电机额定频率；N－电机额定转速）
一般情况，N >1000rpm， P＝4极
N≤1000rpm， P＝6极
F1-01 PG参数 旋转编码器标定值
F1-06 PG分频率
F1-09 1 过速度检出时间
F1-10 30 速度偏差过大检出标准
F1-11 3.5 速度偏差过大检出时间
H3-02 100% 模拟给定13增益
H3-03 0 模拟给定13偏置
H3-12 0.04 模拟量输入滤波时间
L3-04 0 减速时失速防止功能无效,如设1则会减速时减不下来。
监视参数
U1-01 频率给定 （主电脑板 变频器）
U1-02 频率输出 （变频器 电机 ）
U1-03 输出电流 通常 或 做平衡系数时可监视变频器输出电流变化
U1-05 电机速度 通过编码器检测出的实际电机速度
U1-06 输出电压
U1-10 输入端子状态 00000000（依次为端子8——1通断状态：0断；1通）
U1-11 输出端子状态 00000000（“ ”依次为端子18/19－20、26、25、9－10通断状态）
U1-23 速度偏差量
U2-02 最近发生故障
U3-01 最后一次故障信息
U3-02 最后第二次故障信息
U3-03 最后第三次故障信息
U3-04 最后第四次故障信息
U3-05 最后一次故障发生时的累计运行时间
U3-06 最后第二次故障发生时的累计运行时间
U3-07 最后第三次故障发生时的累计运行时间
U3-08 最后第四次故障发生时的累计运行时间
