维修服务项目艾默生变频器控制板故障代码E010维修
发布者：mzx 来源：上海仰光 发布时间：2022-1-7

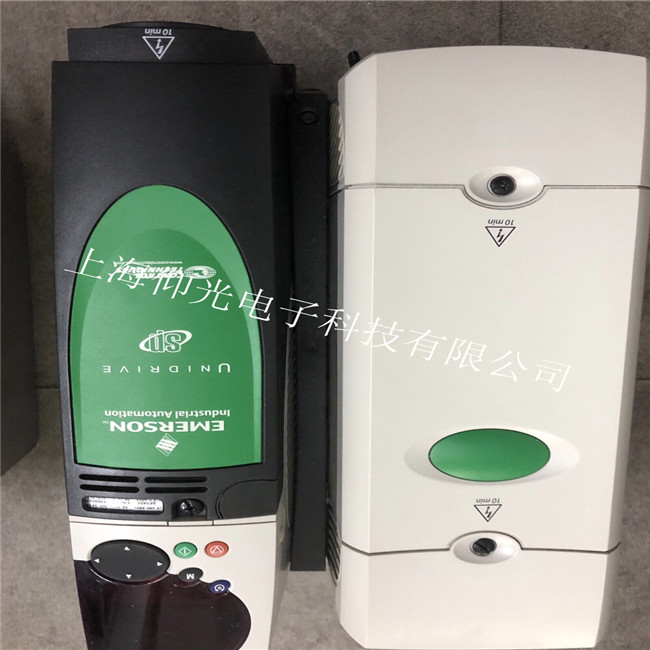

艾默生变频器控制板显示故障代码E010维修
1、显示E010:
上电显示E010,霍你坏。运行显示E010,�？榛�。
当变频器一上电就显示E010,应是电流检测电路本身有故障了。即变频器还没有运行,没有电流输出,但电路已检测到有输出电流了。小功率机常是TL082C坏,大功率机常是霍尔坏。到底U V W哪相电流有问题?可用如下方法判断:用表的mv档红接IU,IV,IW的测试点,正常应为0 ,如果哪个点偏高(例如+ 10)或偏低(例如一10) , 就是对应相电流有问题。
例IV= 1000mv , V相霍尔坏。当变频器上电显示正常, -按运行就显示E010,�？榛档目赡苄宰畲�。哪相模块坏,可用.如下方法判断:上电，直流档红接“十”,黑分别接U V W ,正常都应为5-10V ,如其中-相偏高很多,此相�？榛�。
2、输出不平衡:
如测IPM和光耦,电阻都是好的，-般是光耦的性能变差了, 对应更换即好。当然,控制板, IPM也有坏的。判断IPM是上桥坏还是下桥坏,可用如下方法判断:上电并按运行,直流档红接"十" ,黑分别接UV W ,正常都应为210V ,如其中-相为0,下桥坏。直流档黑接”-”,红分别接U V W ,正常都应210V,如其中-相为0，上桥坏。
3、绝缘或耐压不过:
(1 )散热器不平,顶坏IGBT。
(2) 硅脂中有硬的异物(如锡渣) , 顶坏IGBT。
(3) 制动管下绝缘膜破或陶瓷片裂。
(4) 大功率机绝缘柱不良。
(5) 单板上接地电容不良。一次对二次耐压不过:驱动板光耦不良。
4、EV2000健盘 :显示4个8和全部灯亮(较暗) : 插座CN1第二排左至右第二脚虚焊。
5、控制板无显示维修四步曲:
(1)电压。
(2)晶振。
(3)复位信号。
(4)重写软件。
6、控制板无显示但继电器吸合:
继电器吸合说明控制板工作正常,只是显示信号没有到键盘而已。常见是与键盘插座CN3相连的L 1或电阻虚焊,也有外协厂装错电阻的。
7、 TD2100控制板故障处理:
E001,E019测0C电压只有0V,正常为5V : U24 LMV393坏。风扇不转: U5坏。E016 : EEPROM错误U3坏。变频器输入侧空开跳闸合不上: Q1坏。上电POFF或4个8 : 5V短路, U2烧焦:把U2拆下,测5V是否短路?如不短路了, CPLD U2坏;如还有部分短路,但阻值由10多欧变到了400多欧,再把U24拆下,阻值变到了0.7K到0.9K为正常。如还短路,报废。缺水1.2(FOR )测不过:与WL相关的Q4,Q5坏。
