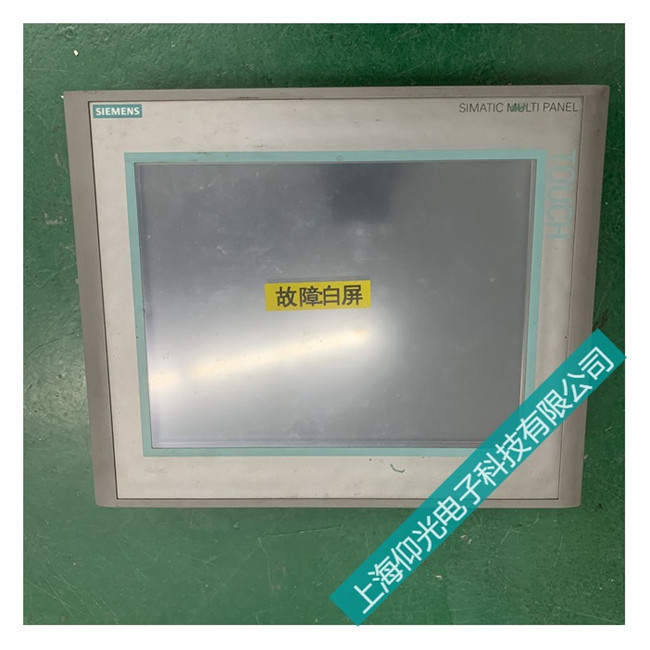

维修服务项目西门子触摸屏常见故障分析
发布者：mzx 来源：上海仰光 发布时间：2021-12-28
西门子触摸屏常见故障解决方法
1.单相或多相故障
故障信息显示为“inveter u ”or “inveter v or w”，原因是变频器单相或多相出现故障，若一个开关管的峰值电流i＞3inrms，inrms即igbt的额定电流，或者变频器的一相的门极的辅助电源有毛病，就会出现这种情况。这种故障发生后，可引起变频器输出端发生短路，也可因不正确的控制器设定，导致马达振动明显。检修时一般是两种情况：
（1）触发板故障
西门子变频器进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。调制波为正弦波，载波为双极性的等腰三角波，调制波和载波的的交点站定了逆变桥输出相电压的脉冲系列。门控制板通过一个大比例集成的ic（asic）来实现，它包括一个分辨率可达0.001hz，最大频率为500hz的数字频率发生器和一个生成三相正弦波系统的脉宽调制器，这个调制器在恒定脉冲频率8khz下异步运行。它产生的电压脉冲交替地导通过和关断同一桥臂的两个开关功率器件。此线路板发生故障，就不能正常地产生电压脉冲，需要对此板进行更换和维修。
2 逆变器件故障
西门子变频器采用的逆变器件是绝缘栅双极性晶体管-igbt，它的控制特点是输入阻抗高，栅极电流很小，故驱动功率小，只能工作在开关状态，不能工作在放大状态。它的开关频率可达到很高，但抗静电性能较差。igbt元件是否出故障,可以用欧姆表来进行测量判断。具体的步骤如下：
●断开变频器电源；
●断开所控制的电机；
●用欧姆表测量输出端和dc连接端a、d的阻抗（见附图），每个通过改变欧姆表的极性测两次，若变频器的igbt完好，则应是：从u2到a为低阻值，反之，高阻值；从u2到d高阻值；反之，低阻值。其它相也是如此。当igbt断开时，两次都是高阻值，若短路时都是低阻值。
3 能耗电阻故障
故障信息显示为“pulsed resistor”，意即能耗电阻过载，产生的原因有三个方面，再生制动电压过高，制动功率过高或制动时间过短。能耗电阻器是一个附加元件，由于纺织化纤设备的负载是大惯性负载，因此在变频器的直流部分并联一个大功率开关管和能耗电阻器到da接线上，它的作用主要是在电源开启、关断状态或在加载状态时，动态地限制da线上的过压。但当制动电流超过额定时会中断运行。一般也是两种情况：
（1）能耗电阻器故障。在实际使用的变频器中，脉冲电阻器选用了7.5ω/30kw的电阻。有一台变频器在使用几年后，由于变频器启停次数较多，引起电阻器发热，阻值有所下降。但西门子变频器对它的阻值有严格要求，要求大于等于7.5ω。因此，尽管这台变频器的能耗电阻器的阻值约为7.1ω，也会出现上述故障而不能正�？�。后改用一大功率的电阻，阻值约在8ω左右，才能开机。
（2）igbt故障。在逆变器的igbt部分有故障，引起再生反馈电流过大，也会引起能耗电阻器过载故障。
4 .过热故障
故障信息显示为“over tem- perature”，是因为变频器的散热温度太高。变频器的发热主要是逆变器件引起的，逆变器件也是变频器中最重要而又最脆弱的部件，所以用来测温的温度传感器(ntc)也装在逆变器件的上半部分。当温度超过60℃时，变频器通过一个信号继电器来预报警；当达到 70℃时，变频器自动�；�，来进行自我�；�。过热一般是五种情况引起：
（1）环境温度高。 有的车间环境温度高，离控制室距离太远，为节省电缆和易于现场操作，只好将变频器安装在车间现场。这时可将变频器的入风口加冷气管道，来帮助散热。
（2）风扇故障。 变频器的排风风机是一个24v的直流电机，若出现风机轴承损坏或线圈烧坏，风机不转，即可引起变频器过热。
（3）散热片太脏。 在变频器的逆变器的背后装有铝片散热装置，运行时间长以后，由于静电的作用，外面会覆盖灰尘，严重影响散热器的效果。所以要定时吹扫和清理。
（4）负载过载。 变频器所带负载长时间过载，引起发热。这时要检查电动机、传动机构和所带负载。
（5）温度传感器故障。 ntc即一个负的温度控制器，它的阻值随着温度升高而降低。这种情况比较少见。
5. 接地故障
故障信息显示为“ground fault”，是指变频器的输出端接地，或者因为电缆太长，对地产生一个太大的电容而引起。接地故障有以下几种情况：
（1）所带电机接地。电机在运转过程中，由于轴承或线圈发热的原因，使电机线圈的某相接地或绝缘性能变差，造成接地故障。这是需对电机进行检修。
（2）所接电缆接地。连接电机和变频器的电缆破损或过热引起绝缘性能变差，也容易引起接地故障。
（3）变频器内部故障。在变频器长时间运行后，内部线路板绝缘性能变差，也会引起对地绝缘电阻偏小，变成接地故障。这时需对变频器线路板作绝缘处理，断电后喷绝缘漆，可消除此故障
