维修服务项目汇川变频器维修故障及解决方法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2021-12-23

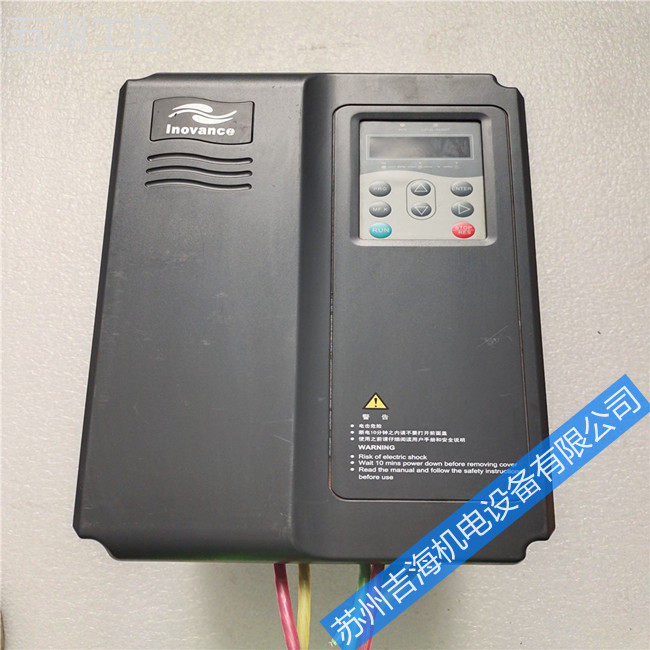

汇川变频器维修故障及解决方法
一、故障信息解决方法
(1)逆变单元�；rr01
故障原因排查:
1、变频器输出回路短路
2、电机和变频器接线过长
3、�？楣�
4、变频器内部接线松动
5、主控板异常
6、驱动板异常
7、逆变�？橐斐�
故障处理对策:
1、排除外围故障
2、加装电抗器或输出滤波器
3、检查风道是否堵塞、风扇是否正常工作并排除存在问题
4、插好所有连接线
5、寻求技术支持
(2)加速过电流Err02
故障原因排查:
1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数调谐
3、加速时间太短
4、手动转矩提升或V/F曲线不合适
5、电压偏低
6、对正在旋转的电机进行启动
7、加速过程中突加负载
8、变频器选型偏小
故障处理对策:
1、排除外围故障
2、进行电机参数调谐
3、增大加速时间
4、调整手动提升转矩或V/F曲线
5、将电压调至正常范围
6、选择转速追踪启动或等电机停止后再启动
7、取消突加负载
8、选用功率等级更大的变频器
(3)减速过电流 Err03
故障原因排查:
1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数调谐
3、减速时间太短4、电压偏低
5、减速过程中突加负载
6、没有加装制动单元和制动电阻
故障处理对策:
1、排除外围故障
2、进行电机参数调谐
3、增大减速时间
4、将电压调至正常范围
5、取消突加负载
6、加装制动单元及电阻
(4)恒速过电流Err04
故障原因排查:
1、变频器输出回路存在接地或短 路
2、控制方式为矢量且没有进行参 数调谐
3、电压偏低
4、运行中是否有突加负载
5、变频器选型偏小
故障处理对策:
1、排除外围故障
2、进行电机参数调谐
3、将电压调至正常范围
4、取消突加负载
5、选用功率等级更大的变频器
(5)电机过温故障Err05
故障原因排查:
1、温度传感器接线松动
2、电机温度过高
故障处理对策:
1、检测温度传感器接线并排除故障
2、降低载频或采取其它散热措施对电机进行散热处理
二、汇川变频器常见故障处理方法
变频器使用过程中可能会遇到下列故障情况,请参考下述方法进行简单故障分析
(1)故障现象上电无显示
原因分析:
1、电网电压没有或者过低
2、变频器驱动板上的开关电源故障
3、整流桥损坏
4、变频器缓冲电阻损坏
5、控制板、键盘故障
6、控制板与驱动板、键盘之间连线断
解决方法:
1、检查输入电源
2、检查母线电压
3、重新拔插8芯和28芯排线
(2)故障现象上电显示HC
原因分析:
1、驱动板与控制板之间的连线接触不良
2、控制板上相关器件损 坏
3、电机或者电机线有对地短路
4、霍尔故障
5、电网电压过低
解决方法:
1、重新拔插8芯和28芯排线
(3)故障现象上电显示报警
原因分析:
1、电机或者输出线对地短路
2、变频器损坏
解决方法:
1、用摇表测量电机和输出线的绝缘
2、寻求厂家服务
(4)故障现象上电变频器显示正常,运行后显示“HC”并马上停机、
原因分析:
1、风扇损坏或者堵转
2、外围控制端子接线有短路
解决方法:
1、更换风扇
2、排除外部短路故障
(5)频繁报(�？楣�)故障
原因分析:
1、载频设置太高
2、风扇损坏或者风道堵塞
3、变频器内部器件损坏(热电偶或 其他)
解决方法:
1、降低载频(F0-15)
2、更换风扇、清理风道
(6)变频器运行后电机不转动
原因分析:
1、电机及电机线
2、变频器参数设置错误(电机参数)
3、驱动板与控制板连线接触不良
4、驱动板故障
解决方法:
1、重新确认变频器与电机之间连线
2、更换电机或清除机械故障
3、检查并重新设置电机参数
(7)变频器频繁报过流和过压故障
原因分析:1、电机参数设置不对
2、加减速时间不合适
3、负载波动
解决方法:
1、重新设置电机参数或者进行 电机调谐
2、设置合适的加减速时间
(8)上电显示8.8.8.8
原因分析:1、控制板上相关器件损坏
解决方法:1、更换控制板
(9)DI端子失效
原因分析:1、参数设置错误
2、外部信号错误
3、OP与+24V跳线松动
4、控制板故障
解决方法:
1、检查并重新设置F4组相关参数
2、重新接外部信号线
3、重新确认OP与+24V跳线
