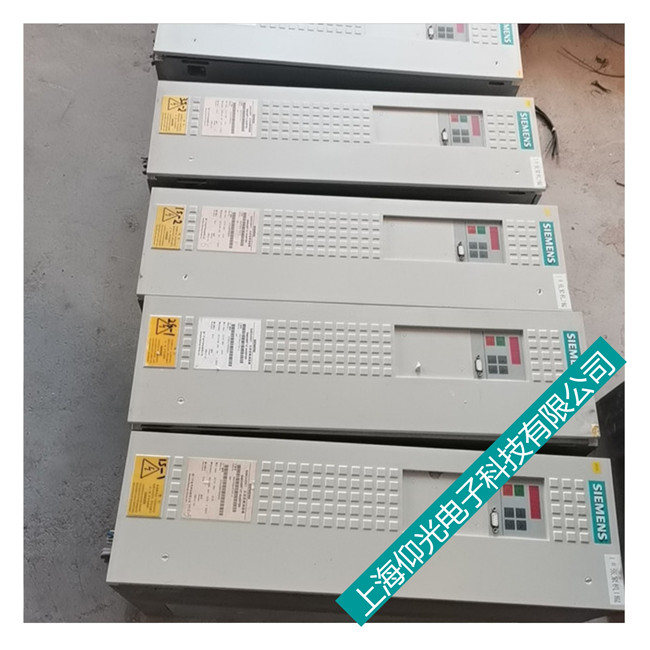

西门子变频器6se70故障代码大全
故障代码 故障现象/类型 故障原因 解决对策
F001 Main
contactor
checkback
如果已设置主接触器返回信号，在下达开机命令后，经P600设定时间后仍无返回信号
对他激同步电机（P095=12），励磁电流单元无返回信号
P591
Src
Contactor
Msg
参数值必须与主接触器返回信号一致，检查主接触器返回信号电路
（或在同步电机时，励磁电流返回信号）
F002 Pre-charging
在预充电时达不到80（%）的最小直流母线电压（P071线电压x1.34）超过3S的最大预充电时间
检查电源电压
与P071线电压相比较（在直流装置将P071与直流母线电压相比较）
检查直流装置上的整流/回馈单元
整流/回馈单元必须先于逆变器投入电网
F006 DClinkovervoltage
由于直流母线电压过高，该装置关机
电源电压范围|直流电压范围|关机门槛208V-230V|280V-310V|appr.410V380V-460V|510V-620V|appr.820V500V-575V|675V-780V|appr.1020V660V-690V|890V-930V|appr.1220V对于并联连接的变频器（规格L）
r949=1：主动装置直流母线过电压
r949=2：从动装置直流母线过电压
检查电源电压或输入直流电压
变频器在无整流可能的回馈模式下运行
如变频器电源电压达到上限并且工作于满载状态，当有缺相时，F006报故障
或许：增大P464下降时间
激活P515DC母线电压调节器（预先检查P071）
减小P526搜索速度
减小P259最大发电功率（仅适用于P100=3,45)）
F008 DClinkundervoltage
直流母线电压（P071线电压）降到其值的76（%）以下，当动能缓冲势能时，降至61（%）以下
在“正常”运行（即无模拟）时直流母线欠电压
在激活动能缓冲时直流母线欠电压和转速低于电机额定转速的10（%）
发生了“短时电源故障”，这只能在电源重新恢复后才能检测到（自动再起动标志）
检查：输入直流电压
直流母线
F011 Overcurrent
该装置由于过电流而关机
超过关机门槛极限
检查：变频器输出是否短路或有接地故障
负载处于过载状态
电机与变频器是否匹配
是否动态要求过高
F012 ltoolow
在异步电动机励磁期间，电流未升至空载工作设定的励磁电流的12.5（%）
仅使用于闭环n/f/T控制（P100=3,45）
如果未接入电机则进入模拟模式P372
检查电流检测，检查功率部分
F015 Motor
stall
电机已堵转或失步：由于过高的静负载
由于升速降速过快，或由于负载变化过快或过大
由于脉冲编码器脉冲数P151或模拟测速机标度P138的参数错误
由于转速信号干扰（测速机屏蔽层未连接）
故障只能在P805输入的时间后出现
将开关量连接器B0156置入状态字2r553Bit28
识别传动是否堵转，取决于P792（设定值-实际值偏差）和P794
在n/f控制，达到转矩极限（(B0234）是这种故障的前提
在转速控制（P100=4）和主动系统（P587），故障也和编码器导线断开有关，如果传动设备堵转，这个故障也有相同的定义，在v/f控制，l(max)调节器必须被激活（P331）
在v/f纺织工业中，监视器无法工作（P100=2）
电机是否堵转或失步：在同步电动机情况下，达到最大频率（P095=12,13）
在他激同步电机（P095=12），由于缺失或太高的激磁电流（太小或太大的磁通）当达到同步电机的最大频率（包括备用）（(B0254），立即发出故障信号，当电机磁通有较大偏差时，首先将变频器电流调至0，减小励磁电流，经一定时间后，故障信号发生在两部阻尼器时间常数（2
·r124.1）水平上
在此等待时间内，状态字位已置入B0156（r553.28）
降低负载
解除制动
提高电流极限
提高堵转时间P805
提高设定值-实际值偏差门槛值P792仅对于f/n/T控制（P100=3,4,5）
提高转矩极限或转矩设定值
仅对于n/M控制或带速度调节器的v/f控制（P100=0,4,5）
检查测速机电缆
检查脉冲编码器的脉冲数
检查模拟测速机标度
电机侧和变频器侧测速机电缆屏蔽层是否接好
降低转速预控制的平滑度P216（仅P216控制）仅对于频率控制:(P100=3)
缩短加速时间（见P467-ProtRampGenGain）
增大低频时的电流（P278P279P280）
接通转速调节器预控制（P471>0）
设置动态EMF调节器动态最大系数为2（P315）
提高EMF模式的转换频率（P313）用带脉冲的编码器通过速度调节器代替
转速设定值用转速实际值跟踪，这样设定-实际值偏差总是小于P792设定值
仅对于同步电机:(P095=12)
检查励磁单元的电流极限
检查励磁电流设定值和实际值（包括接线）
检查在电机动态变化时励磁单元的电压极限
检查传动系统的共振
F017 SAFEOFFinoperation
在工作中安全停车
检查SAFE
OFF开关（X009/5-6）是否打开（仅对于具有订货号No....-11,...-21,...-31,...-61的装置）
F018 Fsetfly
由于辅助设定值太高，寻找到的设定频率不能实现
检查辅助设定
在电机自由停车时再通电
允许两个方向旋转
F019 Motornotfound
电机未找到（不带测速机的捕捉再起动）
在电机自由停车后再通电
增加P525搜索电流
F020 Motortemperature
已超过电机极限温度
r949=1电机温度超过极限值
r949=2至电机温度传感器或传感器电缆短路
r949=3至电机温度传感器或传感器电缆断路
检查电机（负载，通风等）
电机实际温度可从r009读出
检查P381电机温度故障
对于短路检查KTY84输入插头X103:29,30
F021 Motorl2t
超过电机l2t监控参数设置极限值
检查:P383MotTmpT1
F023 lnvertertemperature
超过逆变器极限温度
r949=1：逆变器温度超过极限值
r949=2：传感器1：传感器电缆断路或传感器损坏
r949=18：传感器2：传感器电缆断路或传感器损坏
r949=34：传感器3：传感器电缆断路或传感器损坏
r949=50：传感器4：传感器电缆断路或传感器损坏
测量进气和环境温度
当θ>40oC时注意减载曲线
风扇-E1是否连接并以正确方向旋转
空气进口与出口是否堵塞
-X30端的温度传感器
F025 UCEPh.L1
在L1相存在UCE关机
检查:在L1相有无短路或接地故障（-X2U2包括电机）
CU板是否正确插入
SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）
F026 UCEPh.L2
在L2相存在UCE关机
检查：在L2相有无短路或接地故障（-X2V2包括电机）
CU板是否正确插入
SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）
F027 UCEPh.L3
在L3相存在UCE关机
检查：在L3相有无短路或接地故障（-X2W2包括电机）
CU板是否正确插入
SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）
F028 Supplyphase
直流环节纹波的频率和幅值指示单相电源故障
检查电源电压
F029 Meas.valuesensing
测量值传感系统已发生故障
(r949=1)在L1相偏置校正不可能
(r949=2)在L3相偏置校正不可能
(r949=3)在L1和L3相偏置校正不可能
(r949=65)模拟输入不能自动调整
测量值传感系统损坏
功率部分损坏（管子不能关断）
CU损坏
F035 Ext.fault1
可以参数设置的外部故障输入1激活
检查：是否有外部故障
是否至相应数字量输入的电缆被损坏
P575SrcNoExtFault1
F036 Ext.fault2
可以参数设置的外部故障输入2激活
检查：是否有外部故障
是否至相应数字量输入的电缆被损坏
P586SrcNoExtFault2
故障代码 故障现象/类型 故障原因 解决对策
F037 Analoginput
模拟输入
检查与下列的连接
模拟输入1-X1021516
模拟输入2-X1021718.
检查参数：P632CUAnaln配置
P634CuAnaln滤波
P631CUAnaln偏置
F038 VoltageOFFduringparameterstorage
在参数设定时，电子板电压故障
重新输入参数，有关的参数号出现在故障值r949中
F040 ASinternal
错误的操作状态
更换CU板（-A10）
F041 EEPROMfaut
当向EEPROM中存贮值时发生故障
更换CU板（-A10）
F042 Calculatingtime
计算时间有问题
减少计算时间负载：增加P357取样时间
用较慢的采样时间计算每个块
参观r829CalcTimeHdroom.
F044 BICOManager
F045 Opt.BoardHW
当访问选件板时产生硬件故障
更换CU板（-A10）
检查安装架与选件板的连接
F046 Par.Task
装置断电后重新通电
更换CU板（-A10）
F047 internalcalculatingtime
触发装置计算器的计算时间不够充足
更换CU板（-A10）
对于同步电机（P095=12）
脉冲频率设置过高（P340>2kHz）
F048 internalpulsefrequency
更换P340脉冲频率
F049 SWVersion
在CU板上的固化软件版本有一个不同的固化软件版本
使用统一的固化软件版本
F050 TSYlnit.
初始化TSY板时出错误
检查：TSY板是否正确插入
F051 Speedencoder
数字测速机或模拟测速机传感器故障
检查参数：P130SrcSpdActV
P151
P138AnalogTachScale
P109Motor#PolePairs
P109和P138和19200
检查或更换测速机
检查测速机的连接部分，更换CU
F052 n-Cntr.lnput
在TSY板上的输入故障被激活
取消带控制通道的测速机
P130SrcSpdActV
更换TSY
检查在TSY板上的测速机连接
根据测速机种类，可以有几种版本
F053 Tachometerdn/dt
速度信号发生器信号的允许变化值
P215dn（实际值，允许）被超过两倍
检查测速机电缆是否断线
检查测速机屏蔽接地
屏蔽不仅在电机侧，而且在变频器侧均需接好
脉冲编码器的电缆不应断线
脉冲编码器电缆不能同功率回路电缆敷设在一起
仅使用推荐的脉冲编码器
当发生信号故障时，使用DTI板
如需要，改变P215
F054 Sensorboardinitializationfault
故障号r949
1：板号错误
2:TSY板不兼容
20：TSY板重复
F056 SIMOLINKtelegramfailure
检查：光纤电缆环
是否在环中的SLB上无电压
是否在环中的SLB故障
检查P741(SLBTlgOFF)
F058 Parametererrorduringparametertask
无解决措施
F059 Parametererrorafterfactory
Setting/initialization
不协调的参数号显示在故障值r949中，校正这些参数（所有标号）后断开电源且再次供电，有时，可能遇到几个参数，即过程的重复
F060 MLFBismissing
若退出INITIALIZATION时MLFB=0（0.0kW）产生该故障
MLFB=订货号
确认后，在INITIALIZATION过程中，在P070MLFB(6SE70..)中输入正确的MLFB
（仅当在有适当的访问授权等级下时方可能）
故障代码 故障现象/类型 故障原因 解决对策
F061 incorrectparameterization
在设置变频器时输入的参数不在允许范围内（例如P107MotRtdFreq,P108MotRtdSpeed,P340PulseFrequency）（与控制方式有关）
故障确认并改变有关的参数值，错误参数在r949中以故障值显示
F062 Multi-parallelcircuit
发现多个并联回路或lmPl板连接故障
r949=10：通讯卡没有回答，当写控制字时，若CSOUT未激活，BUSY未激活，通讯卡可能没有装上
r949=11,12：在初始化时，在BUSY中超时，BUSY在1s内不激活
r949=15：在正常通讯时，在BUSY中超时，BUSY在1s内不激活
r949=18：当从lmPls中读出故障信息时超时，在1s时间内，在激活FAULT以后，不能从lmPl中得到故障原因
r949=20+i：HW配置，当从动i的状态字为HWCONF位置位时，该参数置位
（在多个并联回路的配置中发生故障）
r949=30+i：lmPl的HW版本不兼容，有关的从动装置号在i中
r949=40：从动装置数量同装置从动给定数目不相符
r949=50+i：从动装置的数量不一致，由lmPl给出的从动装置的数量与状态字给出的数量或由MLFB给出的从动装置给定数量不相符
解决措施：检查lmPl或通讯卡，如需要，则更换
检查多并联回路的配置
检测参数设置
更换CU
更换lmPl
F065 SComTelegram
在报文故障时间内，在SCom接口（SCom/USS协议）收不到报文
r949=1SCom1
r949=2SCom2
检查CU-X10015和PMU-X300连接
检查SCom/SCBTLGOFF?P704.01(SCom1)和P704.02(Scom2)
更换CU(-A10)
F070 SCBlnit
初始化SCB时出现错误
r949=1：板代码出错
r949=2：SCB板不兼容
r949=5：初始化数据错误
检查参数SCB协议P696和SCom/SCB波特率
P701.03
r949=6：在初始化时超时
r949=7:SCB板重复
r949=10：在配置通道中出错
F072 EBinitializationerror
r949=2：1.EB1不兼容
r949=3：2.EB1不兼容
r949=4:1.EB2不兼容
r949=5:2.EB2不兼容
r949=21:有三块EB1板
r949=22：有三块EB2板
F073 Analn1SL1
从动装置1模拟输入1小于4mA
检查信号源和SCl1（从动装置1）
-X42845间的连接
F074 Analn2SL1
从动装置1模拟输入2小于4mA
检查信号源和SCl1（从动装置2）
-X42878间的连接
F075 Analn3SL1
从动装置1模拟输入3小于4mA
检查信号源和SCl1（从动装置3）
-X4281011间的连接
F076 Analn1SL2
从动装置2模拟输入1小于4mA
检查信号源和SCl1（从动装置1）
-X42845间的连接
F077 Analn2SL2
从动装置2模拟输入2小于4mA
检查信号源和SCl1（从动装置2）
-X42878间的连接
F078 Analn3SL2
从动装置2模拟输入3小于4mA
检查信号源和SCl1（从动装置3）
-X4281011间的连接
F079 SCBTelegram
在电报故障时间内，从SCB（USS装置对装置，SCI）接收不到报文
检查SCB1(2)板的连接
检查P704.03?Com/SCBTIGOFF
更换SCB1(2)
更换CU(-A10)
F080 TB/CB/lnit.
在DPR接口处，电路板初始化时出错误
r949=1：TB/CB没插入或TB/CB板代码不正确
r949=2：TB板不兼容
r949=3：CB板不兼容
r949=5：初始化数据错误
r949=6：初始化超时
r949=7：TB/CB板重复
r949=10：在配置通道中出错
检查T300/CB板，以确保它正确插入相应槽中
检查CB初始化参数
P918CBBusAddress
P711~P721CB参数1~11
F081 OptBoardHeartb
TB,CB或SCB不再处理监控和计数器
r949=0:TBCB心跳计数器
r949=11：SCB心跳计数器
更换SCB，TB或CB
检查安装架与选件架之间连接
F082 TB/CBTlg
在报文故障时间内，从TB或CB收不到新的过程数据
r949=1:TB/CB
r949=2:2.CB
检查CB/TB连接
检查P722?B/TBTLGOFF
更换CB或TB
F087 SIMOLINKinitializationfault
更换CU
更换SLB
F090 MldParam.
当企图从静止状态测量或旋转测量（电机辨识）改变参数时出现错误
关机再开机，如果仍然出现，则换CU板
F091 MldTime
旋转测量比测量状态下编程设定的时间长，可能原因为：负载转矩太大
负载转矩不均匀
斜坡发生器被封锁
消除可能的原因，再重新开始测量（变频器再次通电），如仍出现，则更换CU板
F095 Mldn(set)
由于设定了以下参数
允许的相序
最大频率
最小速度
电压与电流模型之间的切换频率
弱磁频率起点
频率抑制带宽
不可能确定旋转测量的允许频率范围
必须给定10（%）的频率范围，它位于切换频率的1.1倍之上，弱磁开始频率的0.9倍之下，可能的解决措施有：允许两个相序
提高最大频率
降低最小速度
降低电压与电流模型间的切换频率
缩小或取消频率抑制带宽
F096 Mldabort
旋转测量由于不允许的外部干预而被禁止
在r949中的故障值定义了干预类型：4设定值封锁
5切换设定值通道
8变频器状态出现不期望的改变
12电机数据组切换（功能选择“完全的电机辨识”）
13切换到从传动
14电机数据组切换到带v/f特性的数据组
15闭环控制器禁止
16斜坡发生器被封锁
17选择了“测速机测试”用于闭环频率控制
18斜坡发生器被禁止
消除错误原因
故障代码 故障现象/类型 故障原因 解决对策
F097 Mldmeasuredvalue
在闭环控制优化时，额定加速时间的测量值分布非常广
原因：负载转矩极不稳定
如有必要，将转矩限值提高到100（%）
F098 MldTachof
旋转测量分辨出速度实际值信号有错误，故障值说明错误种类
如果外部强制改变传动速度，可能会产生错误的故障信号（如完全堵转会产生“无信号”信号）
在r949中的故障值定义了错误的类型：4无速度信号存在
5不正确的信号极性
6有一通道信号的丢失
7不正确的增益
8不正确的脉冲数
检查测量电缆
检查参数
P130SrcSpeedActV
P151EncoderPulse#
F100 GRNDlnit
在接地故障测试期，测出不等于0的电流，或则尽管无任何管子被触发，UCE监控或者过流监控器反应
故障原因能从r376读出
检查变频器输出中有无短路或接地故障
（-X2U2V2W2-包括电机）检查CU板是否正确装入
结构尺寸1和2：检查PEU板
A23上面的晶体管�？橛形薅搪�
结构尺寸3和4：检查晶体管�？�-A100-A200-A300有无短路
F101 GRNDUCE
在接地故障测试期间，在无管子触发的一相中出现UCE监控反应
检查功率部分管子有无短路，对带光纤控制触发检查触发单元接线及UCE返回信号，检查其配合正确否
可以用r376参数来了解哪一个UCE监控起了反应
F102 GRNDPhase
在接地故障测试期间，电流流入无任何管子触发的一相中，或在有管子触发的一相中，UCE有监控反应
从r949中读出故障值，第x位置处数字表示在通电时发生故障的管子
x=1=V+x=2=V-x=3=U+
x=4=U-x=5=W+x=6=W
第x位置处数字规定了1不等于0的相，因此有一个管子有缺陷（一直导通）
x=1=Phase1(U)
x=3=Phase3(W)
x=4=Phase1(U)or3(W)
检查有缺陷管子（一直导通）的相
F103 Groundfault接地故障或功率部分故障在接地故障测试期，电流从管子被触发的相中流出，过电流比较器反应，或在管子被触发的一种相中UCE监控反应 可从r949中读出故障值，第x位处数字确定了接通时出现故障的管子
x=1=V+x=2=V-x=3=U+x=4=U-x=5=W+x=6=W检查电机包括其电源线有无接地故障，如果无接地故障，检查功率部分有无保持导通的管子
第x位数字指明1不等于0的相，因此有一管子有缺陷（一直导通）
在接地故障检测期间，电机速度应小于额定速度的10（%）
1）在V相中存在接地故障或一只一直导通的管子或SAFEOFF?(X9/5-6)打开（仅对于订货号No....-11,...-21,...-31的装置）
F109 MldR(L)
在DC测量期间得到的转子电阻与根据额定滑差由自动设置参数所计算出来的值相差太大
额定转速或额定频率输入不正确
极对数不正确
F110 Mlddi/dt
在脉冲测量期间，电流增长大大快于预计值，因此对于第一个测试脉冲，在最小开机时间的前半波发生过流情况
在变频器的两个输出端子间可能有短路存在电机铭牌数据设定不正确
电机漏抗太小
F111 Faulte_Func
在计算均衡函数时出现错误
F112 Unsyml_sigma
各个漏抗测试结果差异太大
F114 MldOFF
由于超过变频器接电时间限值，或由于测量过程中有OFF命令，变频器自动中止自动测量，P115功能选择被复位
用P115（功能选择）=2重新启动“静止状态电机辨识”
NO命令必须在警告信号A078=20s内发出
撤销OFF命令，并重新开始测量
F115 KFinternal
变频器和电子设备断电后再接电
F148 FaultlFunctionblocks
检查故障原因
见功能图710
F149 Fault2Functionblocks
检查故障原因
见功能图710
F150 Fault3Functionblocks
检查故障原因
见功能图710
F151 Fault4Functionblocks
检查故障原因
见功能图710
F243 Linkint
内部耦合出错，2个耦合件之一不予应答
更换CU板（-A10）
F244 ParaLinkint
内部耦合出错
比较涉及到传输参数方面MWH软件版本CU软件版本
更换CU板（-A10）
F255 FaultintheEEPROM
设备关机后再起动
如还出现，则更换CU板
A001 Calculatingtime
CUVC板计算时间太长
观察r829自由运算时间
增大P357取样时间
减小P340脉冲频率
故障代码 故障现象/类型 故障原因 解决对策
A002 SIMOLINKstartalarm
检查：光纤电缆环
是否在环中无电压加在SLB上
是否在环中SLB故障
P741(SLBTlgOFF)
A014 Simulationactivealarm
在选择模拟运行时(P372=1)，直流母线电压不等于0
置P372为0
减小直流母线电压（变频器与电源脱离）
A015 Externalalarm1
可参数设置的外部报警输入1被激活
检查：连接到开关量输入的电缆是否断线
参数P588SrcNoExtWarn1
A016 Externalalarm2
可参数设置的外部报警输入2被激活
检查：连接到开关量输入的电缆是否断线
参数P589SrcNoExtWarn2
A017 SAFEOFFalarmactive
用于封锁变频器脉冲的开关已打开（X9端子5-6）
（仅用于订货号No....-11...-21...-31...61的位置）
关闭开关X95-6使变频器脉冲释放
A020 Overcurrent
发生过电流
检查过载条件下的传动设备
电机与变频器是否匹配
动态性能是否要求过高
A021 Overvoltage
发生过电压
检查电源电压
变频器工作在发电状态，而又无回馈可能
A022 lnvertertemperature
触发报警的闸值被超过了
观察r833DriveTmp
测量进口温度与周围环境温度
当θ>40℃时，注意降容曲线
检查：风扇-E1是否连接好，并以正确方向运转
空气进口与出口是否堵塞
-X30端温度传感器
A023 Motortemperature
超过了可以参数设定的用于触发报警信号的闸值
检查电机（负载、通风等）
读出r009
检查KTY84输入在连接端子X103:2930处是否短路
A024 Motormovement
在电机第一次起动电机数据辨识过程中，电机动作
锁住电机
A025 l2tlnv
如果保持瞬时负载状态，逆变器将过热
检查额定输出电流及峰值电流（运行等级ll）
是否太高
观察r010DriveUtillzat
A029 ll2tmotor
电机l2t监控可参数设置的限值已超过
电机负载周期超过1
检查参数：P382电机冷却
P383电机温度T1
P384电机负载极限
A033 Overspeed
在设定通道中的状态字2
r553中的位3，速度实际值已超过最大速度加上选定的滞后值
超过了P804（超速滞后值）加上P452n/f(最大正向速度)或P453n/f(最大反向速度)提高最大频率的参数或减小发电负荷
A034 Setpoint/actualvaluedeviation
在设定通道中的状态字1
r553中的位8，频率能定值与实际值之差的绝对值比参数设定值大，并超过控制监控时间
检查：是否存在过高的转矩要求
电机是否太小增大P792和P794
A035 Wirebreak
顺时针和/或逆时针旋转磁场未使能或在端子上的导线断开（两控制字位均为0）
检查连接到相应的开关量输入P572（顺时针旋转速度）/(逆时针旋转速度)的电缆是否断线或撤除
A036 BrakecheckbackBrakestilI closed
检查抱闸返回信号（见FD470）
A037 BrakecheckbackBrakestill open
检查抱闸返回信号（见FD470）
A041 Vdmaxcontrollerinhibit
电源电压太高或装置电源电压(P071)设定错误，Vdmax控制器不顾参数释放(P515)而封锁，否则电机将会立即加速到最高频率
检查：电源电压
P071变频器电源电压
FF01 Time slot overflow 在较高优先级的时隙内，发现不可排除的时隙溢出
• 增加采样时间(P357)或减小脉冲频率 (P340) • 更换CU 板或装置(增强书本型)
FF03 Access fault，optional board 访问外部选件板时出现严重错误 (CB，TB，SCB，TSY..) • 更换CU 板或装置(增强书本型) • 更换LBA 板 • 更换选件板
故障代码 故障现象/类型 故障原因 解决对策
FF04 RAM 在RAM 测试期间出现故障 • 更换CU 板或装置(增强书本型)
FF05 EPROM fault 在EPROM 测试期间出现故障 • 更换CU 板或装置(增强书本型)
FF06 Stack overflow 堆栈上溢 对于VC: 增加采样时间(P357) 对于MC: 减小脉冲频率(P340) • 更换CU 板或装置(增强书本型)
FF07 Stack underflow 堆栈下溢 • 更换CU 板或装置(增强书本型) • 更换固化软件
FF08 Undefined Opcode 无效的处理器命令被处理 • 更换CU 板或装置(增强书本型) • 更换固化软件
FF09 Illegal Word Operand Address 在奇数地址上存取字 • 更换CU 板或装置(增强书本型) • 更换固化软件
FF11 Illegal Instruction Access 跳转命令加到奇数地址上 • 更换CU 板或装置(增强书本型) • 更换固化软件
FF13 Wrong firmware version 固化软件和硬件之间版本冲突 • 更换固化软件 • 更换CU 板或装置(增强书本型)
FF14 FF Processing 意料不到的致命错误 (在处理致命错误期间，不知什么时候产生1 个故障号) 更换电子板
FF15 CSTACK_OVERFLOW 堆栈上溢出(C 型程序编制器堆栈) 更换电子板
FF16 NMI error NMI • 更换固化软件 • 更换CU 板或装置(增强书本型)
F001 Main contactor checkback 如果已设置主接触器返回信号，在下达开机命令后，经P600 设定时间后仍无返回信号
对他激同步电机(P095 = 12)，励磁电流单元无返回信号
参数值必须与主接触器返回信号一致，检查主接触器返回信号电路
(或在同步电机时，检查励磁电流单元返回信号)
F002 Pre-charging
在预充电时达不到80（%）的最小直流母线电压(P071 线电压×1.34)
超过3s 的最大预充电时间
检查电源电压
与P071 线电压相比较(在直流装置将P071 与直流母线电压相比较)
检查直流装置上的整流/回馈单元
整流/回馈单元必须先于逆变器投入电网
F006 DC link overvoltage
由于直流母线电压过高，该装置关机
检查电源电压或输入直流电压
变频器在无回馈可能的回馈方式下运行
如变频器电源电压达到上限并且工作于满载状态，当有电网相故障时，F006 报故障
或者:增大P464 下降时间
激活P515 DC 母线电压调节器(预先检查P071)
减小P526 搜索速度
减小P259 最大发电功率(仅适用于P100 = 3，4 或5)
F008 DC link undervoltage
直流母线电压(P071 线电压)降到其下限值的76（%）以下，或当动能缓冲使能时，降至61（%）以下
在“正�！痹诵�(即无模拟)时直流母线欠电压
在激活动能缓冲时直流母线欠电压和转速低于电机额定转速的10（%）
发生了“短时电源故障”，这只能在电源重新恢复后才能检测到(自动再启动标志)
输入直流电压
直流母线
FO10 DC Iink overvoltage
由于直流母线电压过高，该装置关机
检查制动电阻
变频器在无回馈可能的回馈方式下运行，制动单元被设置到较低的响应阈值(673V)
F011 Overcurrent
该装置由于过电流而关机
超过关机阈值
检查:变频器输出是否短路或有接地故障
负载处于过载状态
电机与变频器是否匹配
是否动态要求过高
F014 电流过低
在电动机激励期间，电流量未升至电机空载电流的25（%）
注意:仅适用于U800 = 1，不考虑控制型式(与F012 不同)
检查:输出接触器，动机电缆
F015 电机已堵转或失步
由于过高的静负载
由于升速或降速过快，或由于负载变化过快或过大
由于脉冲编码器脉冲数P151 或模拟测速机定标P138 的参数化错误
由于转速信号干扰（测速机屏蔽层未连接）故障只能在P805 输入的时间后出现
将开关量连接器B0156 置入状态字2 r553Bit28
识别传动是否堵转，取决于P792 (设定值-实际值偏差)和P794
在n/f 控制，达到转矩极限(B0234)使这种故障触发
在转速控制(P100 = 4) 和主动系统( 见P587)，故障也和编码器导线断开有关
如果传动设备锁?br />庵智榭鲆灿邢嗤囊庖逶赩/f 控制，l (max)调节器必须被激活(P331)，在V/f 纺织工业中(P100 = 2)，监视器无法工作
电机是堵转或失步:在同步电动机情况下(P095 = 12，13)：达到最大频率在他激同步电机(P095 = 12): 由于丢失或太高的激磁电流(太小或太大的磁通)
当达到同步电机的最大频率(包括调节储备)(B0254)，立即发出故障信号
当电机磁通有较大偏差时，首先将变频器电流调至零，减小励磁电流，经一定时间后，故障信号发生在两倍阻尼器时间常数(2
·r124.1)的时刻
在此等待时间内，状态字位B0156(r553.28)已置位
降低负载
打开抱闸
提高电流极限
提高失步/堵转时间P805
提高设定值-实际值偏差响应阈值P792仅对于f/n/T 控制(P100 = 3，4，5)
提高转矩极限或转矩设定值仅对于n/T 控制或带速度调节器的V/f 控制:(P100 = 0，4，5)
检查测速机电缆
检查脉冲编码器的脉冲数
检查模拟测速机定标
电机侧和变频器侧测速机电缆屏蔽层是否接好
降低转速预控制的平滑度P216 (仅n/T 控制)
仅对于频率控制: (P100 = 3)
增大加速时间(见P467-ProtRampGenGain)
增大低频时的电流(P278，P279，P280)
接通转速调节器预控制(P471 > 0)
设置EMF 调节器动态(P315)最大系数为2
提高EMF 模型的转换频率(P313)
当n/f 调节器过调制时，用带脉冲编码器的速度调节代替之
转速设定值用转速实际值跟踪，这样设定-实际值偏差总是小于P792 设定值仅对于同步电机: (P095 = 12)
检查励磁单元的电流极限
检查励磁电流设定值和实际值(包括接线)
检查在电流动态变化时励磁单元的电压极限
检查传动系统的共振
F017 SAFE STOP
在运行期间24V 电源故障或安全停车工作(仅用于增强书本型装置)
在SAFE STOP 应用跳线器
连接SAFE STOP 返回信号
对增强书本型装置：检查24V 电源
故障代码 故障现象/类型 故障原因 解决对策
F018 寻找到的设定频率不能实现
辅助设定值2 过高
静止状态时速度实际值是负值(信号纹波)且负向旋转闭锁
检查辅助设定值2
用低的最大转速启动负向旋转
F019 Motor not found
在不带测速机的捕捉再启动期间：不可能在两个方向搜索(1 个方向堵转)，而且电机未找到
在电机自由停车后再通电尽可能增加P525 搜索电流
两旋转方向使能(P571，P572)
F020 已超过电机极限温度
r949 = 1 电机温度超过极限值
r949 = 2 至电机温度传感器的电缆短路或传感器损坏
r949 = 4 至电机温度传感器的电缆断路或传感器损坏
r949 = 5 电缆断路且超过极限值
检查电机(负载，通风等)
电机实际温度可从r009 读出检查P381 电机温度故障
检查KTY84 输入插头X103:29，30 或X104：29，30 (增强书本型)是否短路
F021 Motor I
·I
·t
超过电机I
·I
·t 监控参数设置极限值
检查: P383 Mot Tmp T1
F023 lnverter temperature
超过逆变器极限温度
报警：(r949)：位0 逆变器温度
位1 去温度传感器电缆断
位4 温度传感器号
位5
位6
位8 并联路：从动装置号
位9
位10
例如：r949 = 1: 逆变器温度超过极限值
r949 = 2: 传感器1: 传感器电缆断路或传感器损坏
r949= 18: 传感器2: 传感器电缆断路或传感器损坏
r949 = 34: 传感3: 传感器电缆断路或传感器损坏
r949 = 50: 传感器4:传感器电缆断路或传感器损坏
测量进气和环境温度(监视最低、最高环境温度！)
当θ > 40°C 或θ > 45°C (增强书本型)时注意减载曲线
在增强书本型置≥ 22 kW，仅在1 分钟以后才能被确认
检查:风扇-E1 是否连接并以正确方向旋转
空气进口与出口是否堵塞
-X30 端的温度传感器
F025 UCE upper switch/UCE Ph.L1
在L1 相存在UCE 触发/或UCE 上部开关(增强书本型)
检查:在L1 相有无短路或接地故障(-X2: U2-包括电机)
CU 板是否正确插入
“SAFE STOP”开关(X9/5-6)是否打开(仅对于具有订货号No. ...-11，...-21，...-31，...-61的装置)
F026 UCE lower switch/UCE Ph.L2
在L2 相存在UCE 触发/或UCE 下部开关(增强书本型)
检查:在L2 相有无短路或接地故障(-X2: V2 - 包括电机)
CU 板是否正确插入
“SAFE STOP”开关(X9/5-6)是否打开(仅对于具有订货号No. ...-11，...-21，...-31，...-61的装置)
F027 Fault pulse resistor/UCE Ph.L3
在L3 相存在UCE 触发/或故障脉冲电阻(增强书本型)
检查:在L3 相有无短路或接地故障(-X2: W2 - 包括电机)
CU 板是否正确插入
“SAFE STOP”开关(X9/5-6)是否打开(仅对于具有订货号No. ...-11，...-21，...-31，...-61的装置)
F028 Supply phase
直流母线纹波的频率和幅值指出单相电源故障
检查电源电压
F029 Meas.value sensing
在测量值传感系统中已发生故障，产生故障的测量变量在偏置校正期间是位码并存贮在r949 中:位0: 电流相L1
位1: 电流相L2
位2: 直流母线电压
位3: 逆变器温度
位4: 电动机温度
位5: 模拟输入1
位6: 模拟输入2
例:(r949 = 1)在L1 相偏置校正不可能
(r949 = 2)在L3 相偏置校正不可能
(r949 = 3)在L1 和L3 相偏置校正不可能
在L1 相和L2 相的原因:在测量值传感系统中的故障
在功率部分中的故障(阀不能关闭)
在CU 上的故障
在所有其他测量变量上的原因:在CU 上的故障(SIMA)→更换CU
F035 Ext.fault 1
可以参数设置的外部故障输入1 激活
检查:是否有外部故障
是否至相应数字量输入的电缆被损坏
P575 S. No ExtFault1
F036 Ext.fault 2
可以参数设置的外部故障输入2 激活
检查:是否有外部故障
是否至相应数字量输入的电缆被损坏
P586 S. No ExtFault2
F037 Analog input
在工作方式4 .. 20mA 时进行模拟输入且电缆断路
有关的模拟输入的编号见故障值(r949)
检查与下列的连接：模拟输入1 -X102: 15，16 或-X101: 9，10(增强书本型)
模拟输入2 -X102: 17，18检查参数:P632 CU Analn Conf
P634 Cu Analn Smooth
P631 CU Analn Offset
F038 Voltage OFF during parameter storage
在1 个参数任务时，电子板电压故障
重新输入参数
有关的参数号出现在故障值r949中
F040 AS internal
错误的运行状态
更换CU 板(-A10)或更换装置(增强书本型)
F041 EEPROM faut
当向EEPROM 中存储值时发生故障
更换CU 板(-A10)或更换装置(增强书本型)
F042 Calculating time
计算时间有问题，至少有时隙T2, T3, T4 或T5 10 个故障(见参数r829.2 ~ r829.5)
减少计算时间负载:增加P357 采样时间
用较慢的采样时间计算每个块参见r829 Calc Time Hdroom.
F044 BICO manager fault
在对开关量连接器和连接器进行软接线时出现故障
故障值r949，> 1000: 在对连接器进行软接线过程中出现故障
> 2000: 在对开关量连接器进行软接线过程中出现故障
电压OFF 和ON
工厂设置和新的参数设置
更换电路板
F045 Opt.Board HW
当访问选件板时产生硬件故障
更换CU 板(-A10)或装置(增强书本型)
检查机箱与选件板的连接，如需要，予以更换
F046 Par.Task
在向触发装置处理器传输参数过程中出现故障
装置断电后重新通电
更换CU 板(-A10)或装置(增强书本型)
故障代码 故障现象/类型 故障原因 解决对策
F047 Gating calc Time
触发装置计算器的计算时间不够充足
更换CU 板(-A10)或装置(增强书本型)
对于同步电机(P095 = 12):脉冲频率设置过高(P340 > 2kHz)
F048 Gating pulse frequency
在P340 中设置的脉冲频率是不允许的值
更改P340 脉冲频率
F049 SW Version
在CU 板上的固化软件版本有一个不同的固化软件版本
使用统一的固化软件
F050 TSY lnit
初始化TSY 板时出错误
检查:TSY 板是否正确插入
F051 Speed encoder
数字测速机或模拟测速机故障
检查参数:P130 Select Mot Encod
P151 脉冲数
P138 AnalogTachScale
P109 Motor #PolePairs
P109 和P138 必须小于19200
检查或更换测速机，检查测速机的连接
更换CU板或装置(增强书本型)
F052 n-Cntr.lnput; 控制通道输入(-X103/27，或-X104/27 增强书本型)不高：测速机导线断
测速机故障
TSY 板上的故障输入被激活
取消带控制通道(P130 选择电机编码器)的测速机检查控制通道连接(-X103/27，或-X104/27 增强书本型)
更换TSY
F052 n-Cntr.lnput
控制通道输入(-X103/27，或-X104/27 增强书本型)不高：测速机导线断
测速机故障
TSY 板上的故障输入被激活
取消带控制通道(P130 选择电机编码器)的测速机检查控制通道连接(-X103/27，或-X104/27 增强书本型)
更换TSY
F053 Tachometer dn/dt
速度信号编码器信号的允许变化值P215 dn (实际值，允许)被超过两倍
检查测速机电缆是否断线
检查测速机屏蔽接地
屏蔽不仅在电机侧，而且在变频器侧均需接好脉冲编码器的电缆不应断线
脉编码器电缆不能同功率回路电缆敷设在一起
仅使用推荐的脉冲编码器
当发生信号故障时，使用DTI 板，如需要，改变P215
用P806(遵守参数说明)在运行过程中可转换到无编码器运行
F054 Sensor board initialization fault
初始化编码器板过程中出现故障
故障值r949
1: 板号错误
2: TSY 板不兼容
3: SBP 板不兼容
7: 板重复
20: TSY 板重复
60: 内部错误
F056 SIMOLINK telegram failure
SIMOLINK 环的通讯受扰
检查
• 光纤电缆环
• 是否在环中的SLB 上无电压
• 是否在环中的SLB 故障
• 检查P741 (SLB Tlg OFF)
F057 Brake does not open
抱闸未被打开，变频器的输出电流超过参数设置的电流阈值(U840)，时间超过1 秒(用转子锁定)
注意:：只有当U800 = 1 时
检查抱闸：检查I(max)抱闸(U840)，设定的阈值比最大可能加速电流至少高10（%）
F058 Parameter fault
Parameter task
在处理参数任务过程中出现故障
无解决措施
F059 Parameter fault after factory
Setting/initialization
计算一个参数时在初始相出现故障
不协调的参数号显示在故障值r949 中
校正这些参数(所有标号)后断开电源且再次接电
有时，几个参数可能有作用
即重复这个过程
F060 MLFB is missing
在退出初始化(0, 0kW)以后若MLFB = 0 则被置位
转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://www.rgrdmfo.cn/weixiu/weixiu3925.htm
【 我们确保可以修好测试好给客户�。。�！】 伺服驱动器维修,伺服电机维修,变频器维修
---联系方式：
电话：021-50157782
手机：15800396882
邮箱：shygdzi@163.com
联系人：张工
网址：http://www.rgrdmfo.cn/
上一篇：AB罗克韦尔变频器故障代码维修方法
下一篇：西门子驱动器常见故障原因及检修方案
联系我们
CONTACT US
-
13818985443 段工
-
-
上海市嘉定区江桥镇翔江公路1800号-888
上海仰光电子科技有限公司版权所有 ICP备案号：沪ICP备16027027号-5
网站地图
