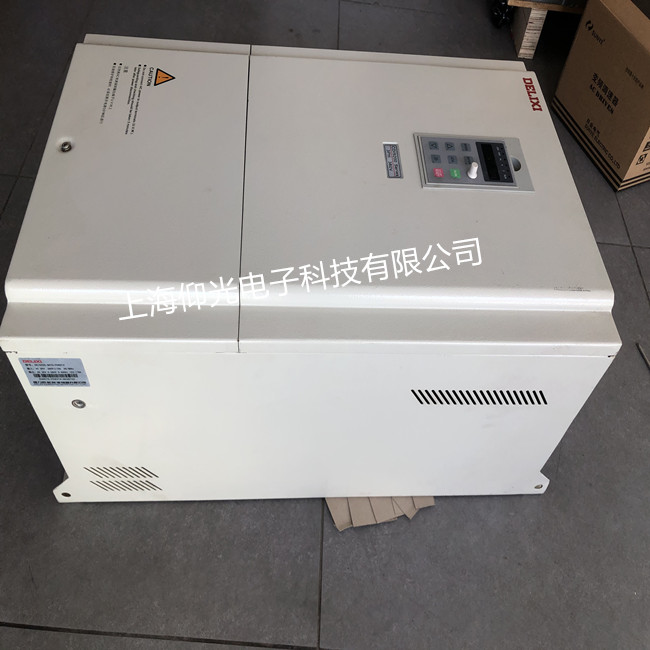

德力西变频器故障维修及现象排除
一、按启动按钮后德力西变频器不运行，没有任何反应
1、确定变频器运行是键盘控制还是端子控制。
2、查看控制方式选择参数设置是否正确。
3、若参数设置正确，键盘控制则检查键盘及键盘连接线是否有问题；端子控制则检查外控线路是否正常（可通过短接运行控制信号线判断）。
二、德力西变频器频率无法调节
1、 确定频率给定方式
2、 查看频率设定参数是否设置正确。
3、 若参数设置正确，键盘给定则检查键盘是否故障，外部开关信号或模拟信号给定则检查相关控制线路或信号源。
三、德力西变频器运行过程中突然自动停机，且没有故障代码
1、 确定运行信号是否为端子控制，若为端子控制则检查控制信号是否接触良好（可短接控制线判断）。
2、 检查输入电源电压是否正常，若电压不稳定，电压偏低时可能造成变频器欠压停机，待电机恢复正常时变频器恢复待机状态。
四、变频器操作键盘按键部分或全部失效
1、 键盘或键盘线损坏；
2、 当外引键盘线过长时将导致键盘显示异常及按键失效
五、键盘显示“STOP”，按任何按键都无效
键盘显示：STOP“为急停状态，可快速双击键盘”STOP”键或断电恢复。
六、加装键盘延长线后，频率无法调到0或无法调到50Hz
外引键盘线可能导致信号衰减而造成频率无法归零或调到zui高频率，E系列变频器可调节参数P5.0.17=00111，增大P8.1.00数值（针对频率无法调0，每次增大0.1，逐步调节），或降低P8.1.02数值（针对频率无法调到满度值，每次降低0.1，逐步调节）。
七、恒压供水压力超过设定值后电机仍然高速运行，或压力低于设定值变频器频率不上升
1、 检查参数设定是否正确；
2、 检查远传压力表或压力变送器接线是否正确，仪表是否故障。
八、恒压供水设置休眠功能后，压力高于设定值变频器不休眠
1、 查看参数设定是否正确
2、 查看反馈值是否正确，反馈值应与实际压力成正比，若反馈与实际压力不对应，则检查压力表或变送器接线是否正确
九、德力西变频器起动且频率上升到设定值，但电机不转
1、 测量变频器输出电压是否正常
2、 检查电机与变频器之间电缆线是否可靠连接
十、变频器起动后频率不上升，或无法上升到设定频率
E系列变频器引起该现象可能的原因为变频器快速限流起作用，测量输出电流是否达到或超过变频器额定电流。
解决的措施是调节参数，降低过流失速保护灵敏度或提高失速�；さ缌靼俜直取Ｈ羧圆荒芙饩�，则检查负载是否异�；蚍糯蟊淦灯魅萘俊�
十一、起动变频器后，电机噪音很大
因变频器输出带有高次谐波，可能会使电机运行时产生噪音。将参数载波频率适当调大可降低电机噪音，但调节过大将引起变频器故障，需适当调节。
十二、起动变频器后电机抖动或异响
1、 检查变频器输出是否平衡
2、 检查电机或电缆接线是否缺相
3、 检查是否设置了与电机不匹配的参数
十三、德力西变频器通电后键盘无显示
1、 检查输入电源是否正常
2、 检查键盘或键盘线
3、 内部整流或电源部分故障
十四、德力西变频器送电空开跳闸
1、 检查空开是否正常
2、 变频器输入电源处短路或内部整流击穿
十五、上电键盘显示5个8或其他非正常数字
1、 更换键盘或键盘线
2、 控制板故障
十六、按键盘菜单键不能正常显示参数代码及修改参数，显示代码前字母为U
E系列变频器可选择显示的参数模式，参数代码前缀为U表示当前为用户模式，只显示用户功能定制参数，可修改参数P0.0.01为0更改为基本模式，显示所有参数。
十七、变频器运行时造成其他电子设备误动作或其他异常情况
因为变频器输出的不是正弦波,，包含谐波，会对其他附近设备造成干扰。干扰一般分为传导干扰和辐射干扰，可采取以下措施降低干扰：
1、调节参数、适当降低变频器载波频率
2、进行正确的接地：确的接地既可以是系统有效地抑制外来干扰，又能降低设备本身对外界的干扰，是解决变频器干扰zui有效的措施。
3、屏蔽干扰源：屏蔽干扰源是抑制干扰的很有效的方法。通常变频器本身用铁壳屏蔽，可以不让其电磁干扰泄露，但变频器的输出线zui好用钢管屏蔽，特别是以外部信号（从控制器上输出4~20mA信号）控制变频器时，要求该控制信号线尽可能短（一般为20m以内），且必须采用屏蔽双绞线，并与主电路线（AC380）及控制线（AC220V）完全分离。此外，系统中的电子敏感设备线路也要求采用屏蔽双绞线。且系统中所有的信号线决不能和主电路线及控制线放于同一配管或线槽内。为使屏蔽有效，屏蔽层必须可靠接地。
4、合理的布线：具体方法有：
（1）设备的电源线和信号线应尽量远离变频器的输入、输出线：
（2）其它设备的电源线和信号线应避免和变频器的输入、输出线平行 。
5、隔离干扰：所谓隔离干扰，是指从电路上把干扰源和易受干扰的部分隔离开来，使他们不发生电的联系。通常是在电源和控制器及变送器等放大器电路之间在电源线上采用隔离变压器以免传导干扰。
6、在系统线路中设置滤波器：设备滤波器的作用是为了抑制干扰信号从变频器通过电源线传导干扰到电源和电动机。为减少电磁噪声和损耗，在变频器输出侧可设置输出滤波器；为减少对电源干扰，可在变频器输入侧设置输入滤波器。若线路中有敏感电子设备如控制器和变送器等，可在该设备的电源线上设置电源噪声滤波器以免传导干扰。
7、采用电抗器：在变频器的输入电流中频率较低的谐波成分所占的比重是很高的，它们除了可能干扰其它设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因素大为下降。在输入电路内串入电抗器是抑制较低谐波电流的有效方法。
