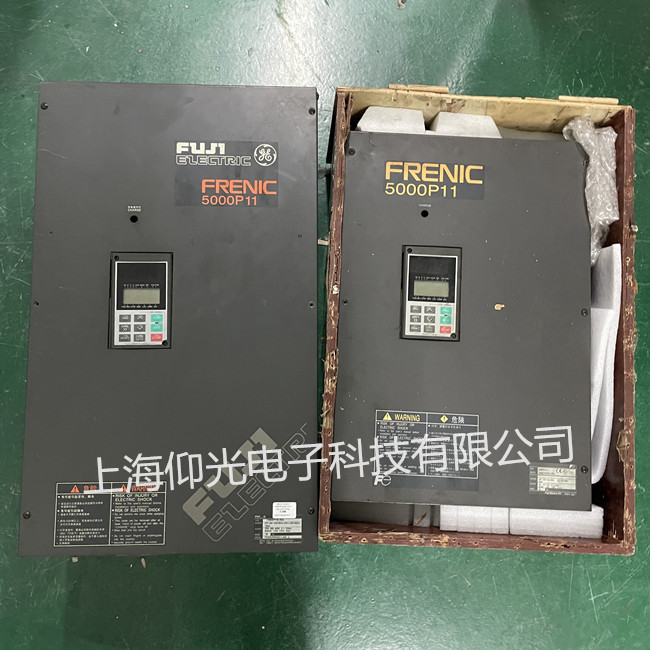

富士变频器维修常见故障及分析
(1) EF报警
键盘面板LCD显示:对地短路故障。
G/P9系列富士变频器维修出现此报警时可能是主板或霍尔元件出现了故障。
(2) Er1报警
键盘面板LCD显示:存贮器异常。
关于G/P9系列富士变频器维修“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手;然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，只能换主板了。
(3) Er7报警
键盘面板LCD显示:自整定不良。
G/P11系列富士变频器维修出现此故障报警时，一般是充电电阻损坏(小容量变频器)。另外就是检查内部接触器是否吸合(大容量变频器，30G11以上;且当变频器带载输出时才会报警)、接触器的辅助触点是否接触良好;若内部接触器不吸合可首先检查驱动板上的1A保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。
(4) Er2报警
键盘面板LCD显示:面板通信异常。
11kW以上的富士变频器维修当24V风扇电源短路时会出现此报警(主板问题)。对于E9系列机器，一般是显示面板的DTG元件损坏，该元件损坏时会连带造成主板损坏，表现为更换显示面板后上电运行时立即OC报警。而对于G/P9机器一上电就显示“ER2”报警，则是驱动板上的电容失效了。
(5) OH1过热报警
键盘面板LCD显示:散热片过热。
OH1和OH3实质为同一信号，是CPU随机检测的，OH1(检测底板部位)与OH3(检测主板部位)模拟信号串联在一起后再送给CPU，而CPU随机报其中任一故障。出现“OH1”报警时，首先应检查环境温度是否过高，冷却风扇是否工作正常，其次是检查散热片是否堵塞(食品加工和纺织场合会出现此类报警)。若在恒压供水场合且采用模拟量给定时，一般在使用800Ω电位器时容易出现此故障;给定电位器的容量不能过小，不能小于1kΩ;电位器的活动端接错也会出现此报警。若大容量变频器(30G11以上)的220V风扇不转时，肯定会出现过热报警，此时可检查电源板上的保险管FUS2(600V，2A)是否损坏。
当出现“OH3”报警时，一般是驱动板上的小电容因过热失效，失效的结果(症状)是变频器的三相输出不平衡。因此，当变频器出现“OH1”或 “OH3”时，可首先上电检查变频器的三相输出是否平衡。
对于OH过热报警，主板或电子热计出现故障的可能性也存在。G/P11系列富士变频器维修，电子热计为模拟信号，G/P9系列变频器电子热计为开关信号。
(6) 1、OH2报警与OH2报警
对G/P9系列富士变频器维修机器而言，因为有外部报警定义存在(E功能)，当此外部报警定义端子没有短接片或使用中该短路片虚接时，会造成OH2报警;当此时若主板上的CN18插件(检测温度的电热计插头)松动，则会造成“1、OH2”报警且不能复位。检查完成后，需重新上电进行复位。
(7) 低频输出振荡故障
变频器在低频输出(5Hz以下)时，电动机输出正/反转方向频繁脉动，一般是变频器的主板出了问题。
(8) 某个加速区间振荡故障
当富士变频器维修出现在低频三相不平衡(表现电机振荡)或在某个加速区间内振荡时，我们可尝试一下修改变频器的载波频率(降低)，可能会解决问题
