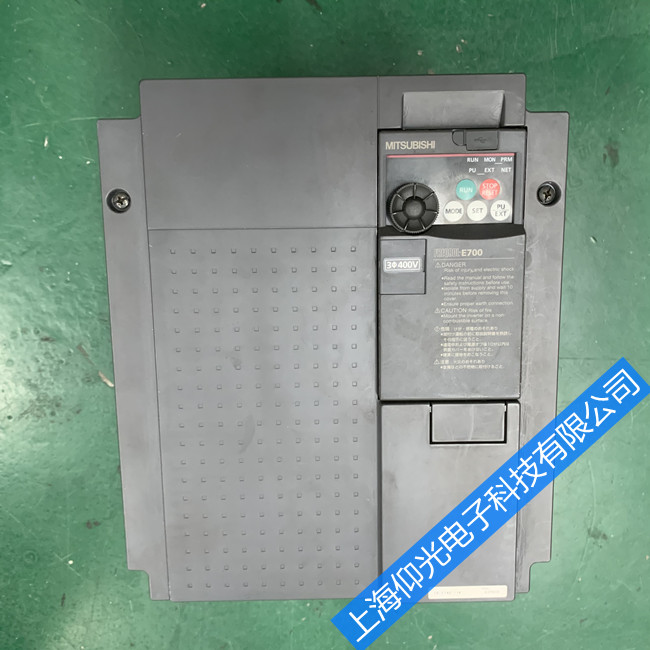

三菱变频器维修常见故障经验分享
故障处理
三菱变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适合高启动转矩和高动态响应场合的使用。而E500系列则适合功能要求简单，对动态性能要求较低的场合使用，且价格较有优势。以下笔者就三菱变频器在市场上使用最广的两款型号的一些新的故障及相应处理办法做一些简单介绍:
2.1 OC1、OC3故障
在以前笔者介绍三菱变频器出现OC(过电流故障)很多时候会是以下几方面原因造成的(现以A500系列变频器为例)。
�。�1）参数设置问题不当引起的，如时间设置过短；
�。�2）外部因素引起的，如电机绕组短路，包括(相间短路，对地短路等)；
（3）变频器硬件故障，如霍尔传感器损坏，IGBT�？樗鸹档取�
以上这些检测点只要有任何一处有问题都可能会报警，无法正常运行。在以前我们介绍的检测手段无法解决问题的情况下，要特别注意是否正常，检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。
2.2 UVT故障
UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，我们常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。
2.3 E6，E7故障
E6，E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。
集成电路1302H02损坏。这是一块集成了驱动波形转换，以及多路检测信号于一体的IC集成电路，并有多路信号和CPU板关联，在很多情况下，此集成电路的任何一路信号出现问题都有可能引起E6，E7报警；
2.4 开关电源损坏
开关电源损坏也是A500系列变频器的常见故障，排除掉以前我们经常提到的脉冲变压器损坏，开关场效应管损坏，启振电阻损坏，整流两极管损坏等一些因素。
2.5 功率模块损坏
功率�？榈乃鸹担饕鱿衷贓500系列变频器。对于小功率的变频器，由于是集成了功率器件，检测电路于一体的智能�？�，当模块损坏时只能更换，但维修成本较高，已无维修价值。而对于5.5KW，7.5KW的E500系列变频器，选用了7MBR系列的PIM功率�？椋坏某杀鞠喽越系�，对此类变频器的损坏可以做一些维修。
