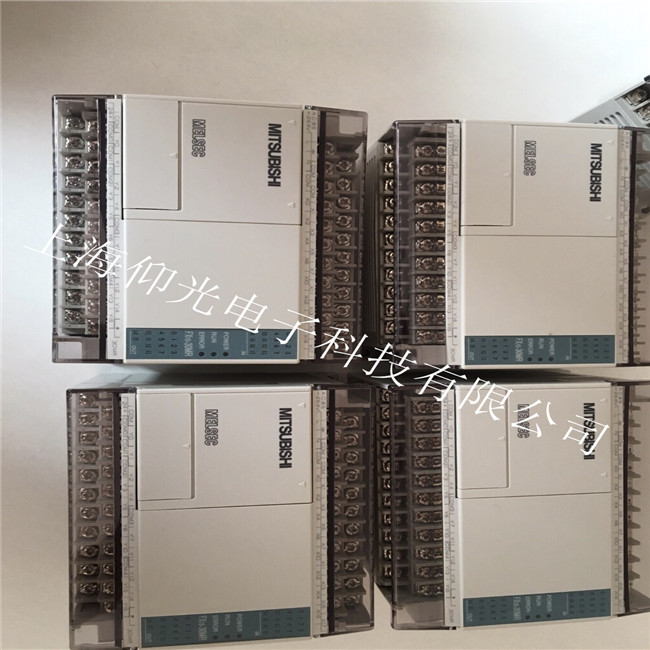

三菱PLC常见故障维修及分析
1.电源指示（[POWER] LED灯亮）
A、当有向三菱PLC供电时，PLC上的［POWER］LED指示灯会亮。假如若PLC通上电源但［POWER］LED指示灯不亮，要确认一下电源接线。另外，若同一电源有驱动传感器等时，要确认有无出现负载短路或过电流的情况。
B、若PLC通上电源后，此指示灯不亮，此时，请将"24＋"端子之配线拔出，若指示灯正常亮起，表示DC负载过大，此种情况下，请不要使用"24＋"端子之DC电源，请另行准备DC24V开关电源。
C、如果不是上述原因，则可能是PLC内混入导电性异物或其它反常状况，使根本单元内的保险丝熔断，可经过替换保险丝来解决。
2.错误指示（［EPROR］LED闪烁）
当程序语法错误（如忘记设置定时器或计数器的常数等），也有可能是参数设定出错，或有反常噪音、导电性异物混入等原因此引起程序内存的内容改变时，［EPROR］LED会闪烁。在这种状况下，应查看程序是否有错，以及查看有无导电性异物混入和高强度噪音源。
3.错误指示（［EPROR］LED灯亮）
A、如果是因为三菱PLC内部混入导电性异物或受外部反常噪音的影响，导致CPU失控或运算周期超过200ms，则出现WDT错误，［EPROR］LED灯亮，PLC处于STOP，全部输出都变为OFF。此刻可进行断电复位，若PLC恢复正常，请查看一下有无反常噪音发作源和导电性异物混入的状况。另外，请查看PLC的接地是否符合要求。
B、假如［EPROR］LED仍然保持灯亮状况时，要确认一下程序运算周期是否过长（监视D8012可知最大扫描时间）。进行多方面检查之后，［EPROR］LED 的灯亮状况仍不能解除，应考虑是PLC内部硬件故障
4.电池指示（［BATT LED］灯亮）
当这个［BATT LED］灯亮红色时，表PLC内的锂电池寿命己经快结束了，此时请尽快更换新的锂电池，以免PLC内的程式自动消失。假若更换新的锂电池之後，此LED灯仍然亮着，那很可能此部PLC的CPU板己经故障
5.输入指示灯
不管输入单元的LED灯亮还是灭，注意查看输入信号开关是否确实在ON或OFF状况。假如使用的是光传感器等输入元器件，因为发光／受光部位粘有尘垢等，引起灵敏度改变，有可能不能变成ON状态。此外，在比三菱FX2N系列PLC运算周期短的时间内，也有可能不能接收到ON和OFF的输入。另外，再看是否在输入端子上外加了不同的电压，如果是的话会损坏输入回路。
6.输出指示灯
不管输出单元的LED灯亮还是灭，假如负载不能进行ON或OFF时，主要是因为过载、负载短路或容量性负载的冲击电流等，引起继电器输出接点粘合，或接点接触面欠好导致接触不良。
