维修服务项目ABB变频器维修 510报警F0021维修方法
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-6-23

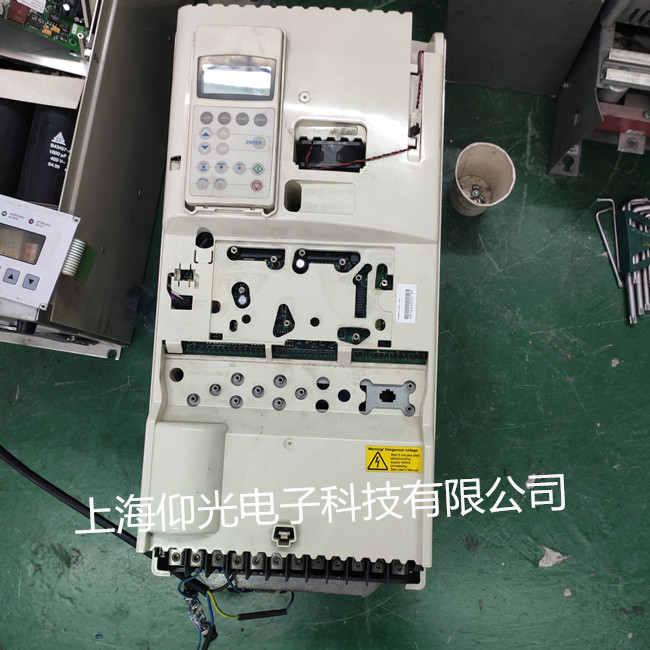

ABB变频器ACS510系列报警F0021维修方法：
ACS510 有很多机器通电会报警 F0021 故障，这是过电流，电流检测电 路出了问题，首先测量电流互感器，如果电流互感器正常。检测 Ic33074 和周 边电子元器件。
ACS510 驱动电压测量方法，把模块拆下，通直流电，将驱动电路的负 极短接在一起，在短接在主回路的负极，上桥静态电压-5V 电压一致，下桥静态 电压-5V 电压一致，上桥动态电压 8.4V 电压一致，下桥动态电压 5.8V 电压一 致。
ABB变频器报F0021电流测量故障，这属于ABB内部故障。
常见故障原因是CT检测超过测量值范围，代表CT坏，更换CT即可。
ABB变频器常见故障维修方法：
主电路故障
根据对变频器实际故障发生次数和�；奔渫臣�，主电路的故障率占60%以上；运行参数设定不当，导致的故障占20%左右；控制电路板出现的故障占15%；操作失误和外部异常引起的故障占5%。从故障程度和处理困难性统计，此类故障发生必然造成元器件的损坏和报废。是变频器维修费用的主要消耗部分。
（1）整流块的损坏
变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频器整流块均以二极管整流为主，目前部分整流块采用晶闸管的整流方式（调压调频型变频器）。中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输
入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。
（2）充电电阻易损坏
导致变频器充电电阻损坏原因一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。也可根据万用表测量其电阻判断。
