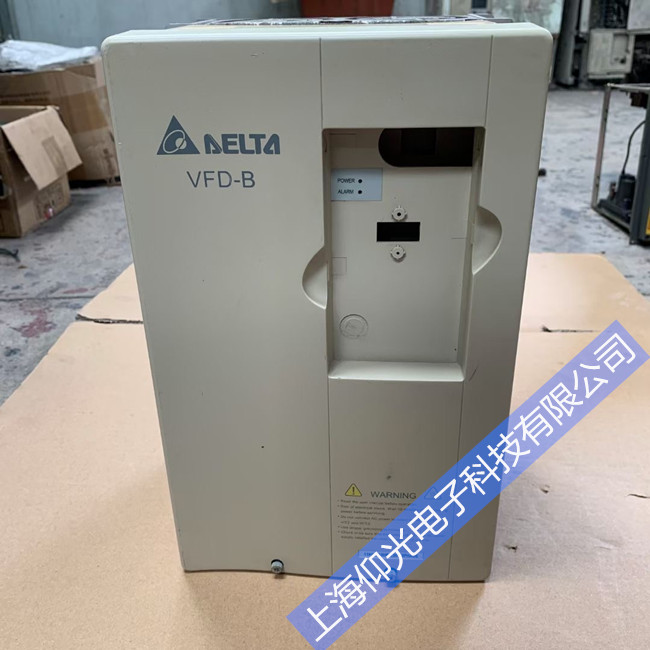

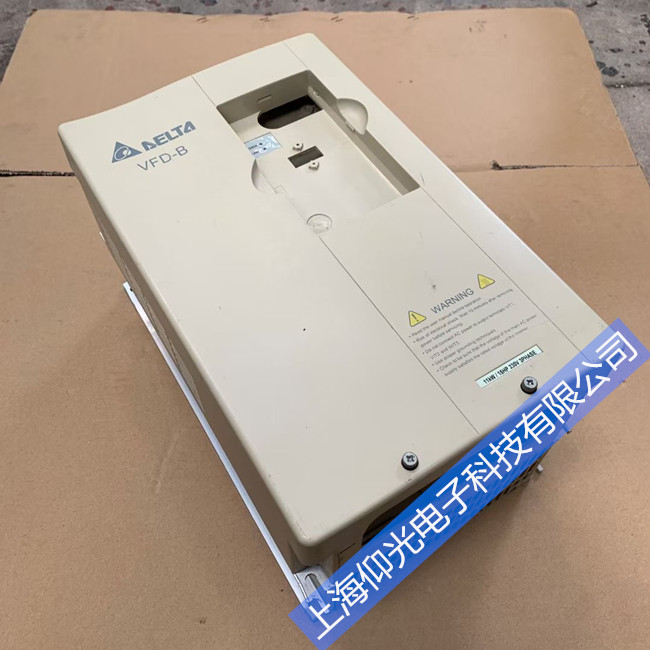

维修服务项目台达大功率变频器报警代码维修保养电话
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-6-2
台达变频器报警代码维修方法一
OCC 交流电机驱动器侦测输出侧有异常突增的过电流产生
检查电机额定与交流电机驱动器额定是否相匹配
检查交流电机驱动器U-V-W间有无短路
检查与电机连线是否有短路现象或接地
检查交流电机驱动器与电机的螺丝有无松动加长加速时间
检查是否电机是否有超额负载
OU 交流电机驱动器侦测内部直流高压侧有过电压现象产生
检查输入电压是否在交流电机驱动器额定输入电压范围内，并监测是否有突波电压产生
若是由于电机惯量回升电压，造成交流电机驱动器内部直流高压侧电压过高，此时可加长减速间或加装煞车电阻(选用)
OH 交流电机驱动器侦测内部温度过高，超过保护位准
检查环境温度是否过高
检查散热片是否有异物.风扇有无转动
检查交流电机驱动器通风空间是否足够
LU 交流电机驱动器内部直流高压侧过低
检查输入电源电压是否正常
检查负载是否有突然的重载是否三相机种单相电源入力或欠相
OL 输出电流超过交流电机驱动器可承受的电流，若输出150%的交流电机驱动器额定电流，可承受60秒。
检查电机否过负载
减低 (07-02) 转矩提升设定值
增加交流电机驱动器输出容量
OL1内部电子热动电驿�；ざ�
检查电机是否过载
检查 (07-00) 电机额定电流值是否适当
检查电子热动电驿功能设定
增加电机容量
OL2内部电子热动电驿�；ざ�
检查电机是否过载
检查 (07-00) 电机额定电流值是否适当
检查电子热动电驿功能设定
增加电机容量
HPF.1控制器硬件�；は呗芬斐� GFF硬件�；は呗芬斐�, 请送回原厂
HPF.2控制器硬件�；は呗芬斐� CC(电流箝制)硬件�；は呗芬斐�, 请送回原厂
HPF.3控制器硬件保护线路异常 OC硬件�；は呗芬斐�, 请送回原厂
HPF.4控制器硬件保护线路异常 OV硬件�；は呗芬斐�, 请送回原厂
bb当外部多功能输入端子(MI1~MI6)设定此
一功能时，交流电机驱动器停止输出 清除信号来源”bb”立刻消失
OCA 加速中过电流
检查交流电机驱动器与电机的螺丝有无松动
检查U-V-W到电机之配线是否绝缘不良
增加加速时间
减低 (7-02) 转矩提升设定值
更换较大输出容量交流电机驱动器
台达变频器经典故障案例维修方法二
1、前者为电容失效，直流回路的谐波使逆变�？樵斐晒剐曰鞔┧鸹�，后者为管子的截止负偏压消失而造成两管共通对电源形成的过流性短路损坏。
2、前者的损坏尚有一个渐变过程，在起动或运行过程中损坏，如果很轻的负载或者空载，不会导致损坏；而后者简直就是无过程损坏，表现为一接受到起动信号，无论是带载或空载，逆变�？槎蓟崴彩被档�！所以后者的为害尤烈，尤其是易发生于故障修复过程中，稍有不慎，即导致前功尽弃，后悔莫及！ 修复后、起动前的保证措施：先断掉逆变�？榈闹鞴┑绲缭�
1、测量驱动集成电路的输入、输出侧的直流静态电压，为正常状态；
2、测量六路驱动的输出脉冲波形，边调整频率边观察，应幅度相等、频率一致；
3、先将逆变�？榈墓┑绺慕拥椭绷鞯缪�，如并关电源供给的+24V电压，做启停试验，检测三相输出的平衡情况，及有无直流成份。一般在此一步骤，如驱动电路有异常，故障便已经暴露出来；
4、无低压直流电压条件的，可在逆变供电回路中串接15—40W的灯泡，再开机试验，此灯泡在此不只起到电流电流的指示，重要的是驱动电路不良造成输出短路时，供电的压降降在灯泡上，以及灯泡电阻的限流作用�；ち四？椴槐凰鸹怠５婆菀灿锌赡芷鸬揭桓霰Ｏ账康淖饔�，灯丝熔断后也�；ち四姹淠？椤�
5、检测空载输出正常后，去掉串接灯泡，恢复逆变�？榈墓┑�。再最后检查触发端子的连接线、检查一遍�？榈穆菟拷艄糖榭�；
6、整机装配，带电机试验。到现场安装时，落实上次的损坏原因，根据现场的电气、机械和温度等环境，调整相关参数，或增设附件。如考虑现场有电容补偿柜，变频器安装较为密集，因而电源污染较为严重，电源谐波大，可在电源输入侧加装三相电抗器，以避免短时间内再度损坏；如发现负载惯性大，而又必须做到快速停车会使变频器易出现过电压损坏，则应要求用户加装刹车单元和刹车电阻后，再投入运行。需要注意的是，一些变频器的损坏也可能是是因为用户使用与调整不当造成的，不把这些有害因素排除掉，则修复好的变频器很可能在短时间内再度损坏，使用户和维修者蒙受不必要的损失。
