维修服务项目ABB直流调速器维修项目
发布者：伺服驱动器维修部 来源：上海仰光电子科技有限公司 发布时间：2021-5-31
上海仰光电子自动化科技专修直流调速器无输出维修，面板不亮维修，烧保险维修，可控硅烧坏，速度不受控制，开不了机维修，面板无显示维修，启动无输出维修，输出电压不正常维修，带不了负载维修，�？榛滴�，控制板维修、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、�？樗鸹怠⒈ù淼任�。

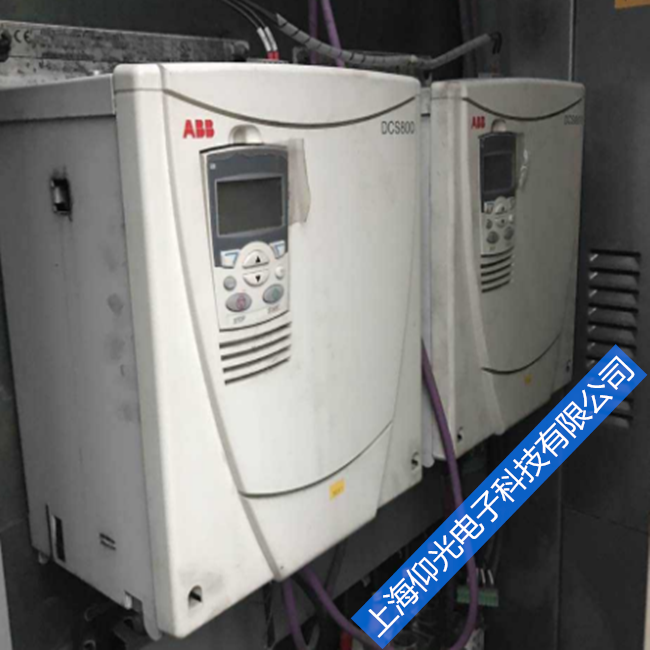

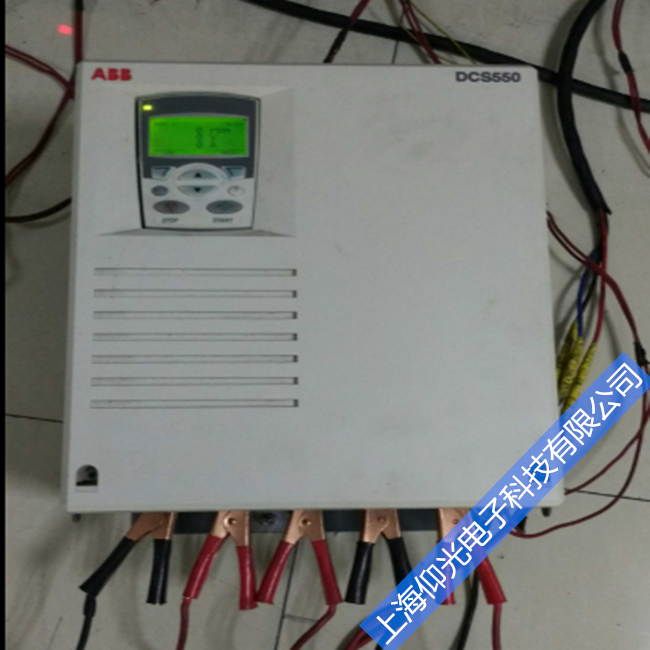

ABB直流调速器维修项目系列：DCS500、DCS600、DCS400、DCS800、DCR500B、DCR600等。
ABB直流调速器维修项目|ABB直流驱动器维修公司故障代码 故障现象/类型 故障原因 解决对策
F0001 过电流 电动机功率（P0307)与变频器的功率（r0206)不匹配
电动机的导线短路
有接地故障
检查以下各项情况：电动机功率（P0307)与变频器的功率（r0206)相匹配
电缆的长度不得超过允许的大值
电动机的电缆和电动机内部不得有短路或接地故障
输入变频器的电动机参数必须与实际使用的电动机参数相符合
输入变频器的定子电阻值(P0350)必须正确无误
电动机的冷却风道必须通畅，电动机不得过载
增加斜坡上升时间（P1120)
减少“起动提升”的强度（P1312）
F0002 过电压 直流回路的电压（r0026)超过了跳闸电平（2172）
检查以下各项情况：电源电压(P0210)必须在变频器铭牌规定的范围以内
直流回路电压控制器必须投入工作（P1240），而且正确地进行了参数化
斜坡下降时间（P1121）必须与负载的转动惯量相匹配
实际要求的制动功率必须在规定的限定值以内
F0003 欠电压 供电电源故障
冲击负载超过了规定的限定值
检查以下各项：供电电源电压(P0210)必须在变频器铭牌规定的范围以内
检查供电电源是否短时掉电，或有短时的电压降低
F0004 变频器过温 变频器运行时冷却风量不足
环境温度太高
检查以下各项情况：变频器运行时冷却风机必须正常运转调制脉冲的频率必须设定为缺省值
检查环境温度是否太高，超过了变频器的允许值
F0005 变频器I2T过温 变频器过载
变频器负载工作周期时间太长
电动机功率（P0307）超过了变频器的功率（r0206）
检查以下各项情况：负载的工作周期时间必须在规定的限制值以内
电动机功率（P0307）必须与变频器的功率（r0206）相匹配
F0011 电动机I2T过温 电动机过载
检查以下各项情况：负载过大或负载的工作周期时间太长标称的电动机温度超限值（P0626-P0628）必须正确
电动机I2T过温报警太平（P0604）必须与电动机的实际过温情况相匹配
F0012 变频器温度信号丢失 变频器（散热器）的温度传感器断线
ABB直流调速器维修项目 直流驱动器维修
故障信息
F501 501 AuxUnderVolt 辅助电源欠压
F502 502 ArmOverCur 电枢过流
F503 503 ArmOverVolt 电枢过压 (DC)
F504 504 ConvOverTemp 直流�？楣�
F506 506 M1OverTemp 电机温度测量值过高
F507 507 M1OverLoad 电机温度模型计算值过载
F508 508 I/OBoardLoss 没有找到 I/O板或 I/O板故障
F512 512 MainsLowVolt 主电源欠压 (AC
F513 513 MainsOvrVolt 主电源过压 (AC)
F514 514 MainsNotSync 主电源不同步 (AC)（缺相等）
F515 515 M1FexOverCur 励磁过流
F517 517 ArmCurRipple 电枢电流波动（丢失脉冲
F522 522 SpeedFb 转速反馈错误
F523 523 ExtFanAck 外部风机应答信号丢失
F524 524 MainContAck 主接触器应答信号丢失
F525 525 TypeCode 类型编码故障（设置错误
F526 526 ExternalDI 通过二进制输入外部故障
F528 528 FieldBusCom 现场总线通讯丢失
F531 531 MotorStalled 电机堵转
F532 532 MotOverSpeed 电机超速
F540 540 COM8Faulty SDCS-COM-8 故障
F541 541 M1FexLowCur 励磁器欠电流
F543 543 COM8Com SDCS-COM-8 通讯故障
F546 546 LocalCmdLoss 本地命令丢失
F547 547 HwFailure 硬件故障：
F548 548 FwFailure 固件故障
F549 549 ParComp 参数兼容性错误
F550 550 ParMemRead 读参数出错
F551 551 AIRange 模拟输入过低
F553 553 TachPolarity 测速机的极性错误
F554 554 TachoRange 模拟测速机的测速范围出错
F557 557 ReversalTime 超过换向时间未动作
F601 601 APFault1 用户通过 AP 定义的故障
F602 602 APFault2 用户通过 AP 定义的故障
F603 603 APFault3 用户通过 AP 定义的故障
F604 604 APFault4 用户通过 AP 定义的故障
F605 605 APFault5 用户通过 AP 定义的故障
报警信息
A101 101 Off2ViaDI Off2（紧急停车 / 自由停车）由数字量输入（起动禁止）保持
A102 102 Off3ViaDI Off3 (E-stop)由数字量输入的急停信号
A103 103 DC BreakAck 直流断路器应答信号丢失
A104 104 ConvOverTemp 直流�？楣�
A105 105 DynBrakeAck 动态制动仍未确认
A106 106 M1OverTemp 电机温度测量值过高
A107 107 M1OverLoad 电机温度模型计算值过载
A111 111 MainsLowVolt 主电源欠压 (AC)
A113 113 COM8Com SDCS-COM-8 通讯故障
A114 114 ArmCurDev 电枢电流偏差（或缺相）
A115 115 TachoRange 重新进行模拟测速机的测速范围优化
A117 117 ArmCurRipple 电枢电流波动（脉冲丢失）
A121 121 AutotuneFail 自优化失败
A123 123 FaultSuppres 故障抑制：当前至少有一个故障消息存在且被屏蔽
A124 124 SpeedScale 转速换算超出范围
A125 125 SpeedFb 转速反馈错误
A126 126 ExternalDI 通过二进制输入（外部故障）
A127 127 AIRange 模拟输入范围：某个模拟输入值低于 4mA / 2V。
A128 128 FieldBusCom 现场总线通讯丢失
A129 129 ParRestored 参数恢复：在上电时，闪存中的参数是无效的(校验和故障)。所有参数从参数备份
恢复
A130 130 LocalCmdLoss 本地命令丢失：使用 DCS 控制盘、DWL 时，发生连接故障
A131 131 ParAdded 参数增加：带有不同数量参数的新固件被下装装。新参数被设置为们
的缺省值
A132 132 ParConflict 参数设置冲突
A133 133 RetainInv 保持数据有效：在上电期间设置何时闪存中的保持数据无效。此时使用备份数据
A134 134 ParComp 参数兼容性：当下载参数集或上电期间，固件会写下这些参数。如果不能设置或者不匹
配，那么参数设置为缺省值
A135 135 ParUpDwnLoad 参数的上传或下载失败
A136 136 NoAPTaskTime AP 任务时间没有设置：启动 AP 时，AP 任务时间没有设置。
A137 137 SpeedNotZero 转速非零：禁止直流�？橹仄稹Ａ闼� [见 M1ZeroSpeedLim (20.03)] 没有达到。
A138 138 Off2FieldBus Off2（紧急停车/自由停车）由 MainCtrlWord (7.01)/ 现场总线（起动禁止）保
持
A139 139 Off3FieldBus Off3（紧急停车）由 MainCtrlWord (7.01)/现场总线保持
A140 140 IllgFieldBus 非法的现场总线设置：在参数组 51（现场总线）中的现场总线参数设置没有按照
现场总线适配器设置或者没有选择该设备
A141 141 COM8FwVer SDCS-COM-8 软件版本冲突
A2xx 2xx <报警名称> 系统报警消失
A301 301 APAlarm1 用户通过 AP 定义的报警
A302 302 APAlarm2 用户通过 AP 定义的报警
A303 303 APAlarm3 用户通过 AP 定义的报警
A304 304 APAlarm4 用户通过 AP 定义的报警
A305 305 APAlarm5 用户通过 AP 定义的报警
