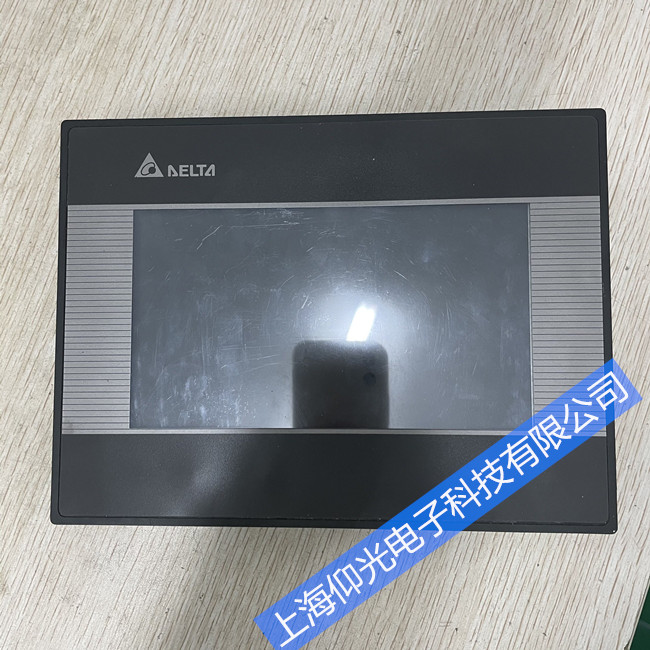

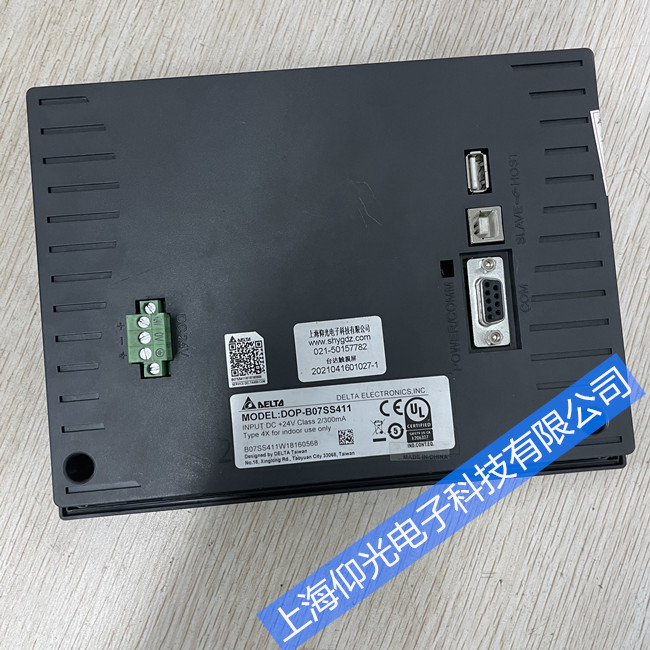

维修服务项目台达触摸屏维修常见故障 仰光
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-5-31
台达触摸屏人机界面维修范围：按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正�？⒔氩涣讼低�、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等各类故障。
(1) 故障一：触摸偏差
现象1：手指所触摸的位置与鼠标箭头没有重合�！ ≡�1：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置�！�
解决1：重新校正位置�！ �
现象2：部分区域触摸准确，部分区域触摸有偏差�！ ≡�2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的�！ �
解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。
1)用万能板代换原机主板，图像一切正常。一般是逻辑板正常，故障在主板。但这也会容易造成误判，经验：主板原因导致花屏大多为屛参错误。
2)偏色故障：一般进入工厂调整模式进行调整。如没有此模式,维修思路:更换屏线和转接板→重写驱动程序→驱动板坏(少见)→屏背板的控制IC坏(少见)→拔掉屏线观察背光颜色(背光扁色为灯管老化)→换灯管。
3)图像类故障：
a)如故障与信号源有关（如TV时出现；AV时不出现），则首先怀疑主芯片以前的部分；
b)如对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；
C)如屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。
4)黑屏或白屏故障：
a)先要判断故障在开关电源、信号处理部分还是TCON部分。
b)可通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。c)对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。
5)屏幕亮线,亮带或者是暗线：一般是液晶屏内部的故障，亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏.暗线一般是屏的本体有漏电，或者TAB柔性板连线开路.以上两种问题基本上是屏废了。
6)白屏分为两种情况：1)有信号输入 ，整个屏幕是白的，看不清图像，这是由于控制电路板故障引起的；2)有信号输入 ，整个屏幕是白的，能够看到图像，但图像仿佛被一层雾罩住，这是由于Cell不良所致。无法修复，需要更换LCD屏。
白屏，要检查三个电压：1)10V(或12V)，它是由5V（或3.3V）的屏供电电压经过一个简单升压后，产生的一个电压。2)25V(或30V)，它是由DC---DC电路输出的。3)负7伏，它也是由DC---DC电路输出的。如这3个电压都正常，接着要考虑主芯片是否虚焊、以及是否损坏等�；挂觳榈囊桓鲋氐憔褪瞧料撸雌料哂忻挥凶暗轿�、是否接触良好，必要时清洗一下屏线。另外屏的DC---DC变换电路，第一个要检查的就是滤波电容，第二个就是DC--DC电路的IC坏的多。
7)字符虚或拖尾：检查VGA信号线，重点看R.G.B三色线的地线是否连接正�！黄料呋蜃影濉匦辞绦颉磺濉鶯CD屏背板信号接口IC坏→LCD屏背板对比度电位器调整→LCD屏导光板错位→-偏光片错。
8)屏显错误提示"超出频率范围"：检查信号线→重写MCU驱动程序→更换EPROM→重写EPROM程序→换驱动板。
9)通电后不按开关按键即白屏出现背光：按键后图像可正常显示，高压板接口的开关信号和ADJ信号反接造成,部分属于驱动板MCU的开关信号输出不正常,可以重写MCU程序修复.或换MCU。
