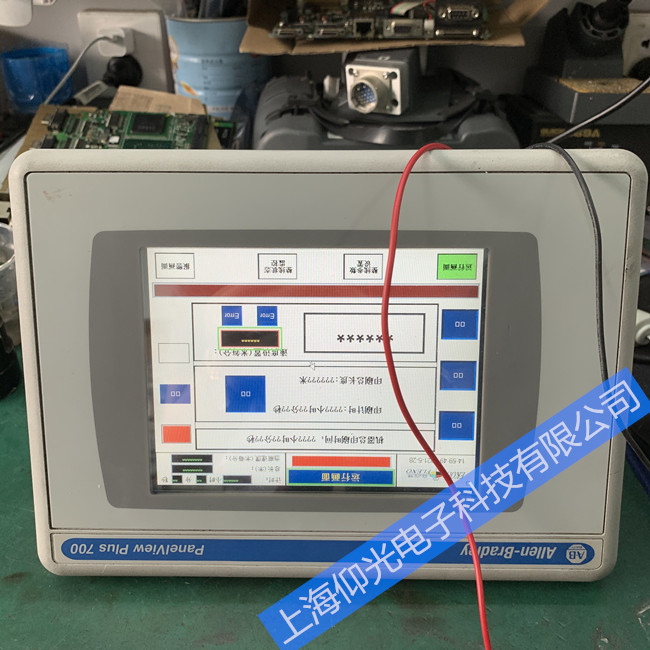

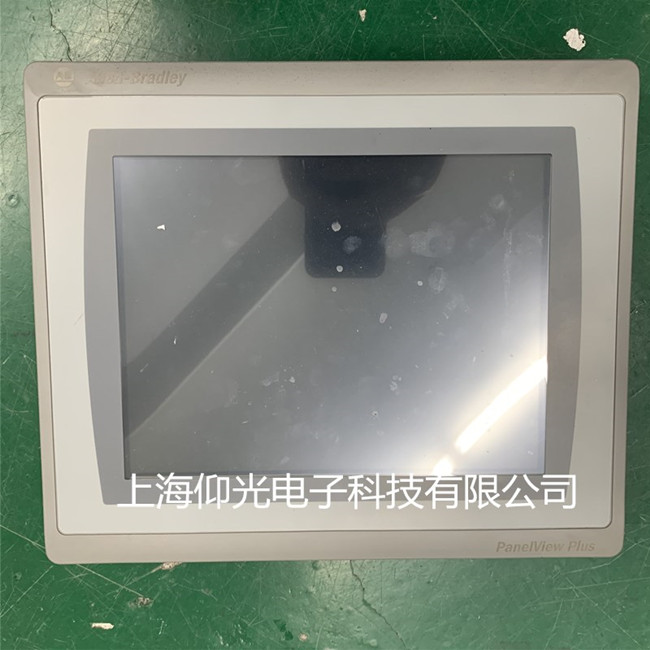

维修服务项目AB触摸屏维修常见故障 2711P-RP2花屏暗屏修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-5-30
AB触摸屏维修故障包括：按键损坏，电源板故障、高压板故障，液晶故障、主板坏、上电黑屏、 花屏、暗屏、触摸失灵，不能正�？�、触摸问题、按键问题、屏幕显示问题（屏碎、花屏、白屏、黑屏等）、通讯问题（触摸无反应、触摸反应慢等）、电源故障、主板问题、系统问题等。
AB触摸屏花屏
1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。
对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。
对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。
3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
对应维修思路：LVDS插线接触不良。
4)花屏故障现象：反复上电后，花的条纹、色彩有变化。
对应维修思路：检查逻辑板
5)花屏故障现象：反复上电后，花的条纹、色彩无变化。
对应维修思路：屏本身坏机会大。
6)花屏故障现象：图像有干扰，字符上也有干扰。
对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。
7)花屏故障现象：字符正常，图像有块状、点状干扰。YPbPr输入信号，没有干 扰。再从AV端口输入，图像出现干扰。
对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。
8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
对应维修思路：故障在视频解码器电路。因为，图像增强处理电路产生的故障 是块状的，不是细碎的。
9)花屏故障现象：图像上有扭曲状或者网纹干扰。AV试机一切正常。
对应维修思路：中放、高放电路。
10)花屏故障现象：图像规则块状花屏。
对应维修思路：主板缓存与主芯片通信不良。
11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。
对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。
12)花屏故障现象：开机时左上方出现瞬间花屏。
对应维修思路：BLON控制电压异常。
13)花屏故障现象：图像彩色反相,且在出现菜单显示时表现出缺色而形成的补色出现。
对应维修思路：主板与屏的接口时序不一致造成，重新升级对应软件数据。
14)花屏故障现象：彩色竖条，控制功能正常,且有黑屏现象。
对应维修思路：主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应，查LVDS线和逻辑板。
15)花屏故障现象：图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象。
AB 触摸屏故障分析及处理方法
故障一：触摸偏差
现象：手指所触摸的位置与鼠标箭头没有重合。
分析：安装完驱动程序后，在进行校正位置时没有垂直触摸靶心正中位置。触摸屏上的信号线接触不良或断路。
处理方法：重新校正位置；查找断点重新连接或更换触摸屏。
故障二：部分触摸偏差
现象：不触摸时鼠标箭头始终停留在某一位置，触摸时，鼠标箭头在触摸点与原停留点的中点处。
分析：有异物（非主动触摸）压迫电阻触摸屏的有效工作区内。
处理方法：将压迫电阻触摸屏的有效工作区的异物移开。
故障三：触摸无反应
现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
分析：造成此现象产生的原因很多下面逐个说明：
（1）触摸屏发生故障。
（2）触摸屏控制卡发生故障。
（3）触摸屏信号线发生故障。
（4）计算机主机的串口发生故障。
（5）计算机的操作系统发生故障。
（6）触摸屏驱动程序安装错误。
