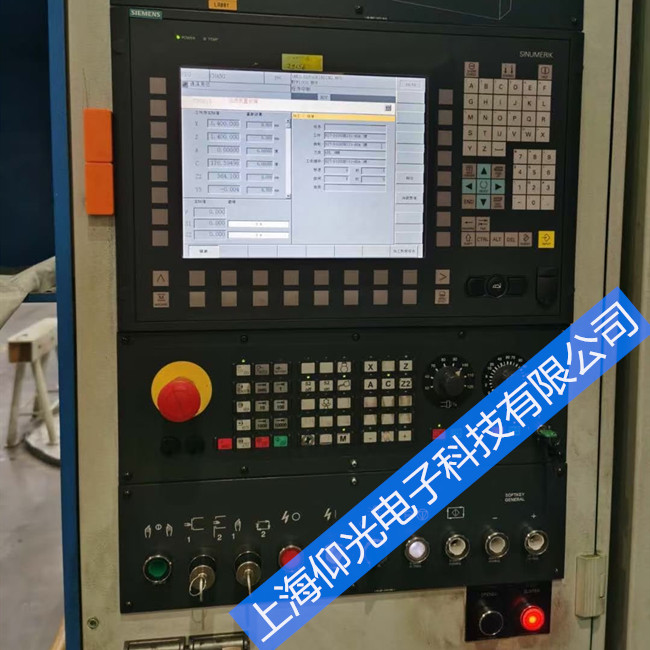

维修服务项目西门子数控系统NCK报警21612维修讲解
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-5-28
西门子系统故障21612维修：300501维修，西门子系统报警300502维修、300503故障修理、300504怎么排查解除，25201故障，25050轮廓监控，300607故 障维修，300608代码，300501，E/R模块温度过高，700144,FM,BM,有时候设备运行3到4个小时，报警号300501和25201故障，25202故障， 轮廓监控故障，300500，
例1：二轴数控钻铣床，Z2 轴在加工中频繁出现 25050 Z2轴轮廓监控，21612 通道 2 Z2 轴伺服使能位移时被复位报警，机床停止加工。
分析处理：手动状态下操作，发现 Z2 轴向+方向移动一定距离，都会出现报警。报警后查看 Z2 轴接口信号伺服使能(DB31-48，DBX21)复位为 0，Z 轴伺服驱动�？� X34 报警灯亮。因为 Z1 与 Z2 轴伺服系统采用相同的电机，伺服驱动模块，所以对 Z1 轴与 Z2 轴进行观察、比较。发现 Z2 轴电机实时电流参数 MD1708 在启动后，马上从百分之十几变成 40%以上，之后机床出现报警。而 Z1 轴则没有出现这样的情况。打开 Z2 轴罩壳，发现 Z2 轴塞铁未固定，造成 Z2 轴在往+方向移动时，塞铁越卡越紧，以致 Z2 电机运转过程中抗力过大，电机电流超过报警值，并复位 Z2 轴伺服驱动的伺服使能，机床停机。拆下损坏的塞铁，修复并重新安装，报警消失，故障排除。
（a）电路板03840号板上无监控灯显示
（b）03840号电路板上监控灯亮
①监控灯闪烁。如果监控灯闪烁频率为1Hz，则EPROM有故障；如果闪烁频率为2Hz，则PLC有故障；如以4Hz频率闪烁，则保持电池报警，表示电压已不足。
②监控灯左灭右亮。表示操作面板的接口板03731板有故障或CRT有故障。
③监控灯常亮。这种故障，通常的原因有：CPU有故障；EPROM有故障；系统总线（即背板）有故障、电路板上设定有误、机床数据错误、以及电路板（如存储器板、耦合板、测量板）的硬件有故障。
2.CRT上显示混乱
（a）保持电池（锂电池）电压太低，这时一般能显示出711号报警。
（b）由于电源板或存储曾被拔出，从而造成存储区混乱。这是一种软故障，只要将CNC内部程序清除并重新输入即可排除故障。
（c）电源板或存储器板上的硬件故障造成程序显示混乱。
（d）如CRT上显示513号报警，表示存储器的容量不够。
