维修服务项目UPS电源维修和故障排查方式
发布者：伺服驱动器维修部 来源：上海仰光电子科技有限公司 发布时间：2021-5-11
摘要：UPS不间断电源主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。UPS不间断电源常见故障有市电时UPS输出正常，而无市电时蜂鸣器长鸣，无输出。蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。UPS开机后，面板上无任何显示，UPS不工作。UPS不间断电源发生故障时如何排查修复呢？下面从声音、灯光等方面来排查判断UPS不间断电源的故障现象。

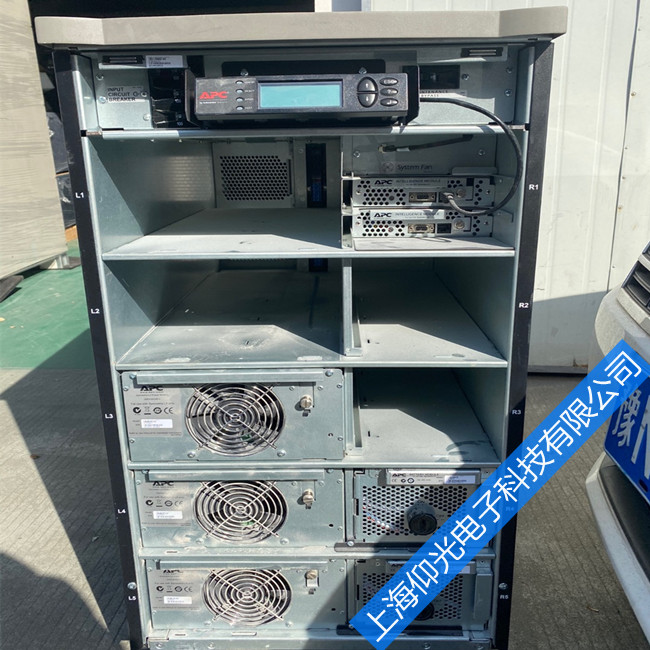

UPS电源故障与维修方法
1、有市电时UPS输出正常，而无市电时蜂鸣器长鸣，无输出。
故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：
检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。
若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。
若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。
若波形产生电路无PWM控制信号输出，则检查其输出是否因�；さ缏饭ぷ鞫馑�，若有则查明�；ぴ�；
若�；さ缏访挥泄ぷ髑夜ぷ鞯缪拐�，而波形产生电路无PWM波形输出则说明波形产生电路损坏。
上述排故顺序也可倒过来进行，有时能更快发现故障。
2、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。
故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：
检查充电电路输入输出电压是否正常；
若充电电路输入正常，输出不正常，断开蓄电池 再测，若仍不正常则为充电电路故障；
若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。
3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏。
原因是电流过大，而引起电流过大的原因有：
过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用；
脉宽调制（PWM）组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏；
功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。
4、UPS开机后，面板上无任何显示，UPS不工作。
故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：
检查市电输入保险丝是否烧毁；
若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；
若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。
若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
5、在接入市电的情况下，每次打开UPS，便听到继电器反复的动作声，UPS面板电池电压过低指示灯长亮且蜂鸣器长鸣。
根据上述故障现象可以判断：该故障是由蓄电池电压过低，从而导致UPS启动不成功而造成的。拆下蓄电池，先进行均衡充电（所有蓄电池并联进行充电），若仍不成功，则只有更换蓄电池。
6、一台后备UPS有市电时工作正常，无市电时逆变器有输出，但输出电压偏低，同时变压器发出较大的噪音。
故障分析：逆变器有输出说明末级驱动电路基本正常，变压器有噪音说明推挽电路的两臂工作不对称，检测步骤如下：
检查功率是否正常；
若功率正常，再检查脉宽输出电路输出信号是否正常；
若脉宽输出电路输出正常，再检查驱动电路的输出是否正常。
7、在市电供电正常时开启UPS，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS只能工作在逆变状态，不能转换到市电工作状态。
故障分析：不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测：
市电输入保险丝是否损坏；
若市电输入保险丝完好，检查市电整流滤波电路输出是否正常；
若市电整流滤波电路输出正常，检查市电检测电路是否正常；
若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。
8、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。
故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：
逆变器是否击穿；
蓄电池电压是否过低；
若蓄电池电压过低，再检测蓄电池充电电路是否正常；
若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。
9、UPS只能由市电供电而不能转为逆变供电。
故障分析：不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测：
蓄电池电压是否过低，蓄电池保险丝是否完好；
若蓄电池部分正常，检查蓄电池电压检测电路是否正常；
若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。
