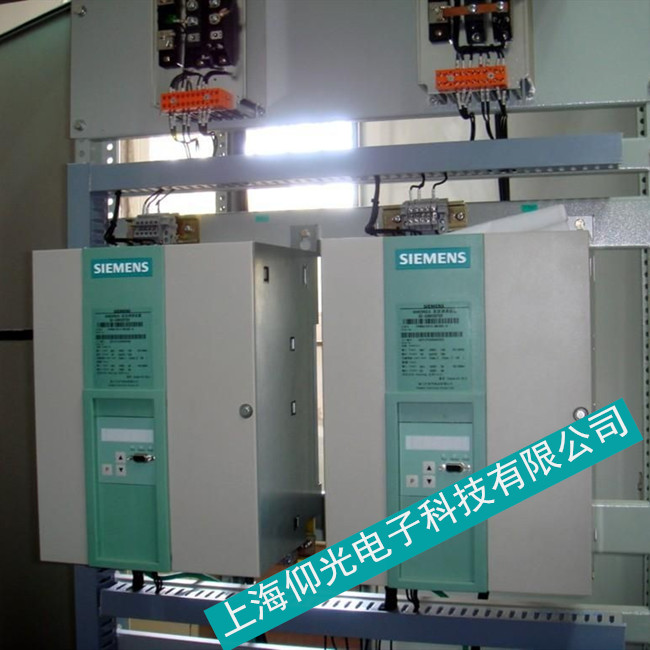

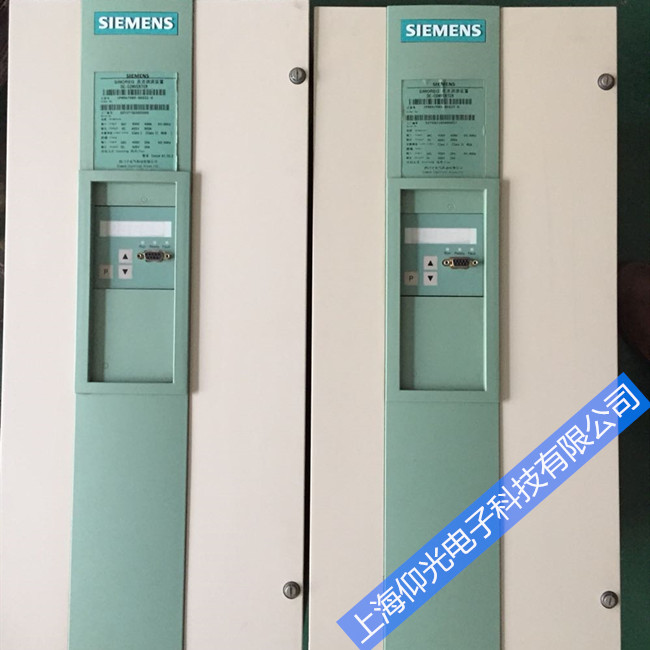

维修服务项目西门子6RA70直流调速器维修现场调试
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-4-26
西门子直流调速器维修报警代码如：F030,F031,F005,F068,F052，F004，F042，F040,F052等，单板C98043直流电源板脉冲触发板维修.
故障现象：
电源正常，LED 无显示
故障分析：
首先 CPU 是否有正常工作 ? 用示波器观察，看时钟频率且数据线有脉冲信号，证明 CPU 基本正常, 而至 LED 数码管扫描信号 A 点应为脉冲而现在却为 L 电平。
结果更换 EPROM 后，A 点有脉冲 LED 显示正常。
1. 设置访问权限
首先需要在BOP20上激活驱动对象1(DO1)，然后才能设置访问权限，
访问级分为：p0003 = 1标准；p0003 = 2扩展；p0003 = 3专家；
2. 调整装置额定电流
用户可以通过p50076[0]或p50076[1]进行设置；
3. 输入电压调整参数
用户可以通过p50078[0]或p50078[1]进行设置；
4. 输入电机数据
例如：p50100[D]，额定电枢电流；
p50101[D]，额定电枢电压；
p50102[D]，额定励磁电流，等参数；
5. 设置转速实际值
p50083[D] = 1，即来自通道的转速实际值，等参数；
6. 设置励磁
例如：p50082 = 3，始终通入励磁电流，等参数；
7. 设置基本的工艺功能
例如：电流限幅，p50171[D]和p50172[D]，等参数；
8. 开展快速调试
设置p3900 = 3，即装置根据当前步骤输入的数据计算出电机数据，并计算出调节器参数；
9. 开展优化整定
例如：p50051 = 23，优化感性负载下的电枢电流控制；
p50051 = 24，优化励磁电流控制；
p50051 = 25，优化电枢电流控制
10. 检查最大转速
用户在完成所有优化步骤后，需要检查电机的最大转速，并根据实际情况调整最大转速；
11. 检查驱动装置
用户需要对优化的结果进行检查，确认最适合调节器的设置；
12. 手动二次优化
如果优化的结果不理想，用户可以手动进行二次优化或者重新进行优化；
13. 设置保存到ROM中
需要用户设置p0977 = 1，将数据从RAM中复制到ROM中，从而实现断电数据不会丢失；
14. 记录设置
