维修服务项目西门子触摸屏故障诊断与维修
发布者：伺服驱动器维修部 来源：上海仰光电子科技有限公司 发布时间：2021-4-20
西门子触摸屏维修人机界面维修范围：按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正�？�、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等 。
西门子触摸屏故障诊断与维修
(1) 故障一：触摸偏差
现象1：手指所触摸的位置与鼠标箭头没有重合。
原因1：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。
解决1：重新校正位置。
现象2：部分区域触摸准确，部分区域触摸有偏差。
原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。
解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。
(2) 故障二：触摸屏触摸无反应
现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
原因：造成此现象产生的原因如下：
① 表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；
② 触摸屏发生故障；
③ 触摸屏控制卡发生故障；
④ 触摸屏信号线发生故障；
⑤ 串口发生故障；
⑥ 操作系统发生故障；
⑦ 触摸屏驱动程序安装错误
西门子触摸屏故障诊断与维修
1.单相或多相故障
故障信息显示为“inveter u ”or “inveter v or w”，原因是变频器单相或多相出现故障，若一个开关管的峰值电流i＞3inrms，inrms即igbt的额定电流，或者变频器的一相的门极的辅助电源有毛病，就会出现这种情况。这种故障发生后，可引起变频器输出端发生短路，也可因不正确的控制器设定，导致马达振动明显。检修时一般是两种情况：
（1）触发板故障
西门子变频器进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。调制波为正弦波，载波为双极性的等腰三角波，调制波和载波的的交点站定了逆变桥输出相电压的脉冲系列。门控制板通过一个大比例集成的ic（asic）来实现，它包括一个分辨率可达0.001hz，最大频率为500hz的数字频率发生器和一个生成三相正弦波系统的脉宽调制器，这个调制器在恒定脉冲频率8khz下异步运行。它产生的电压脉冲交替地导通过和关断同一桥臂的两个开关功率器件。此线路板发生故障，就不能正常地产生电压脉冲，需要对此板进行更换和维修。
2 逆变器件故障
西门子变频器采用的逆变器件是绝缘栅双极性晶体管-igbt，它的控制特点是输入阻抗高，栅极电流很小，故驱动功率小，只能工作在开关状态，不能工作在放大状态。它的开关频率可达到很高，但抗静电性能较差。igbt元件是否出故障,可以用欧姆表来进行测量判断。具体的步骤如下：
●断开变频器电源；
●断开所控制的电机；
●用欧姆表测量输出端和dc连接端a、d的阻抗（见附图），每个通过改变欧姆表的极性测两次，若变频器的igbt完好，则应是：从u2到a为低阻值，反之，高阻值；从u2到d高阻值；反之，低阻值。其它相也是如此。当igbt断开时，两次都是高阻值，若短路时都是低阻值。
3 能耗电阻故障
故障信息显示为“pulsed resistor”，意即能耗电阻过载，产生的原因有三个方面，再生制动电压过高，制动功率过高或制动时间过短。能耗电阻器是一个附加元件，由于纺织化纤设备的负载是大惯性负载，因此在变频器的直流部分并联一个大功率开关管和能耗电阻器到da接线上，它的作用主要是在电源开启、关断状态或在加载状态时，动态地限制da线上的过压。但当制动电流超过额定时会中断运行。一般也是两种情况：
（1）能耗电阻器故障。在实际使用的变频器中，脉冲电阻器选用了7.5ω/30kw的电阻。有一台变频器在使用几年后，由于变频器启停次数较多，引起电阻器发热，阻值有所下降。但西门子变频器对它的阻值有严格要求，要求大于等于7.5ω。因此，尽管这台变频器的能耗电阻器的阻值约为7.1ω，也会出现上述故障而不能正常开机。后改用一大功率的电阻，阻值约在8ω左右，才能开机。
（2）igbt故障。在逆变器的igbt部分有故障，引起再生反馈电流过大，也会引起能耗电阻器过载故障。
4 .过热故障
故障信息显示为“over tem- perature”，是因为变频器的散热温度太高。变频器的发热主要是逆变器件引起的，逆变器件也是变频器中最重要而又最脆弱的部件，所以用来测温的温度传感器(ntc)也装在逆变器件的上半部分。当温度超过60℃时，变频器通过一个信号继电器来预报警；当达到 70℃时，变频器自动停机，来进行自我�；�。过热一般是五种情况引起：
（1）环境温度高。 有的车间环境温度高，离控制室距离太远，为节省电缆和易于现场操作，只好将变频器安装在车间现场。这时可将变频器的入风口加冷气管道，来帮助散热。
（2）风扇故障。 变频器的排风风机是一个24v的直流电机，若出现风机轴承损坏或线圈烧坏，风机不转，即可引起变频器过热。
（3）散热片太脏。 在变频器的逆变器的背后装有铝片散热装置，运行时间长以后，由于静电的作用，外面会覆盖灰尘，严重影响散热器的效果。所以要定时吹扫和清理。
（4）负载过载。 变频器所带负载长时间过载，引起发热。这时要检查电动机、传动机构和所带负载。
（5）温度传感器故障。 ntc即一个负的温度控制器，它的阻值随着温度升高而降低。这种情况比较少见。
5. 接地故障
故障信息显示为“ground fault”，是指变频器的输出端接地，或者因为电缆太长，对地产生一个太大的电容而引起。接地故障有以下几种情况：
（1）所带电机接地。电机在运转过程中，由于轴承或线圈发热的原因，使电机线圈的某相接地或绝缘性能变差，造成接地故障。这是需对电机进行检修。
（2）所接电缆接地。连接电机和变频器的电缆破损或过热引起绝缘性能变差，也容易引起接地故障。
（3）变频器内部故障。在变频器长时间运行后，内部线路板绝缘性能变差，也会引起对地绝缘电阻偏小，变成接地故障。这时需对变频器线路板作绝缘处理，断电后喷绝缘漆，可消除此故障
西门子工业屛维修
西门子触摸屏功能强大全面，具备超强的过载能力，以满足广泛的应用场合。西门子触摸屏具有自我�；さ墓δ�，过电压、欠电压�；�，过热、短路�；さ�。即使这样也会因为使用中，出现无法修复的故障，这种故障就必须要专业的工程师才会高效灵活应对了，当然一些常见的故障也是需要设备的给养人员必须掌握的。下面罗列了部分常见的西门子触摸屏维修的问题，供大家参考！
一、电路板故障
这类问题是比较棘手的，需要触摸屏维修人员掌握一定的电路原理，有一定的动手能力，同时还要有一定的经验，触摸屏都是DSP等高度集成的芯片做控制核心，维修时候需要对照芯片厂家提供的电路图，一般是晶振、外围IC等故障。
二、西门子触摸屏死机
西门子触摸屏死机的原因有两种：软件或硬件。首先我们应该使用软件进行恢复出厂设置的操作，排除软件的问题，如果不能进行恢复出厂设置或者恢复出厂设置后还是一样的现象，那我们就要考虑到硬件的问题了，选择专业的西门子触摸屏维修厂家进行维修。

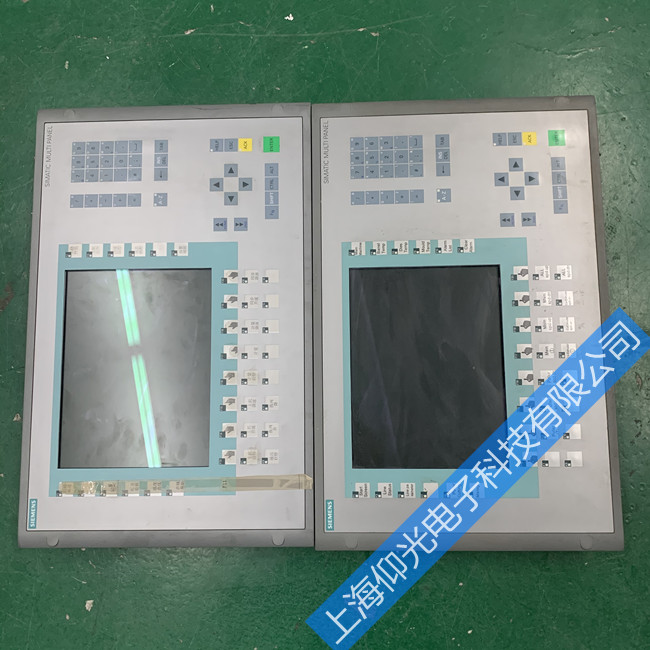

三、显示的液晶没有显示或者显示不正常故障
这有同触摸玻璃类似的外力因素造成的损坏，但不太多，大多是液晶老化引起的，也是靠更换处理，同样存在不同厂家不同规格液晶不一样的问题，另外一种原因是液晶驱动损坏了造成的，这类问题就需要处理电路板了。
四、触摸玻璃故障
这是和人手接触较多的地方，也是容易出问题的表面层，一般这类型的故障是由于用户方人员比较粗鲁动作引起的，也有由于运输等不小心造成，结果一般都是破碎，偶尔也可能发生里边电阻等器件断裂，这种故障只有换触摸玻璃，因为各种厂家生产时候规范标准不同，所以往往更换的时候存在“开�！闭庋墓蹋坏┛昧四�，那么触摸屏维修是很简单的事情了，就是更换了。
五、通讯故障
下位机通讯程序没有设定对、人机界面系统地址没有正确、通讯口烧毁、通讯线路短线或者没有接对线路，接触不良等都会造成通讯故障。
六、触摸不灵故障
一般是液晶显示和玻璃对应的按钮等位置偏移造成的，也有是触摸玻璃老化造成，前者可以根据人机界面厂家提供的“校正中心点”功能重新校正就可以了，后者需要更换触摸玻璃，也有一些是接触不良造成的，清洗一下就可以解决问题。
上面阐述的西门子触摸屏的维修经验，不只是适合西门子工业屛，也适用其他品牌的触摸屏，可以做到触类旁通，当然也是仁者见仁，智者见智了。
