维修服务项目广数GE数控机床系统上电后花屏维修分析
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-4-19
广数数控系统进入不了系统，进度条走到一半，黑屏，花屏，白屏，通讯连不上等以下实例仅供
故障现象一:系统报警
故障原因处理方法
①系统显示"急停报警",产生原因包括急停按钮按下未旋起,限位问题及线路断路故障等检查急停按钮是否按下未旋起,检查限位开关是否损坏或断路导致急停线路这一回路断路,检查线路是否存在短路或接触不良;是否二极管接反导致烧毁2803 IC,致使+24V信号输出无效,此时需更换2803 IC
②不稳定的电压导致驱动器或变频器报警从而引起系统报警检查供电电压,加装稳压设备

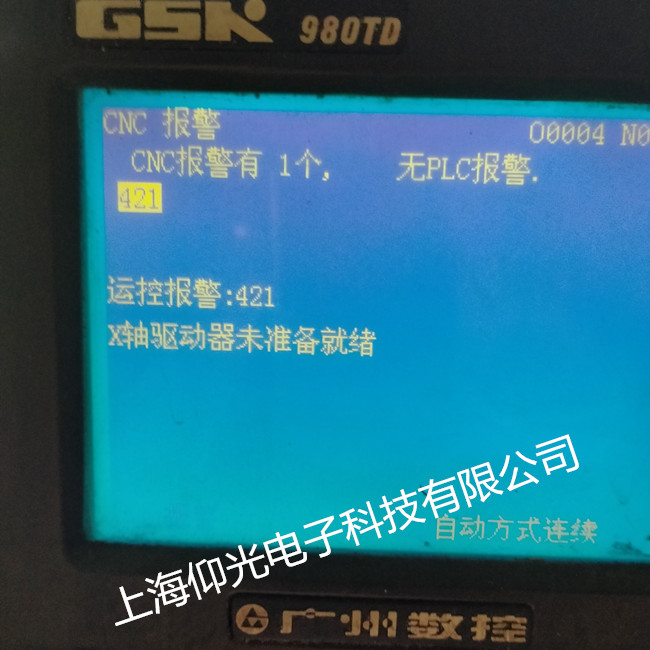

③系统显示"驱动器准备未绪"报警 驱动器没有电源供给,检查供电回路各线路有否断路,检查各元器件是否损坏;系统上的驱动参数设置不当,修改以下相应参数:980T为9号,928TC为12号,928TA为10号参数;通过互换驱动器检查是否驱动器自身故障
④系统编程时出现程序操作报警,产生原因是进行了非法的编辑或操作不当查阅系统操作说明书的附录或本手册车床系统报警附录,根据系统的报警内容,查阅相应的处理方法
⑤系统出现序号报警或中文报警,由于参数设置不合理或编辑非法导致查阅系统操作说明书的附录或本手册车床系统报警附录,根据系统的报警内容,查阅相应的处理方法
⑥980T,打开系统盖,将门阵重新拔插,再按实,若仍不能解决,则需送厂维修.990M,则需调节电源盒 +5V的输出电压,若仍不能解决,则需送厂维修
（六）驱动类故障故障现象一∶驱动器报警故障原因 处理方法①系统使用 DA98 驱动器，
由于驱动原因使系统产生驱动报警， 同时驱动器也出现报警
查阅 DA98 驱动器使用说明书或本手册附录，根据驱动器显示的报警代号确定故障原因，依据指导方法进行故障处理
②系统使用步进驱动器，由于驱动器由，于驱动的原因使系统产生驱动报警检查驱动器的红色报警灯是否点亮，若红色报警灯点亮，则需检查是否是驱动器供电电路存在短路故障;检查驱动器是否内部进水导致故障，若是则需烘干驱动器并加装防护措施;若仍无法解决则需将驱动器送厂维修
③机械丝杆过紧导致的机械卡死，使电机负载过大发热而使驱动器报警
若是机械过紧，可调整丝杆或其机械部件处理;若是负载过大，则需考虑切削量是否过大或是进给过快，通过改善工艺或更换可承受更大负载的电机或驱动器④电机插头，插座进水进油
受潮导致接口烧毁等;电机绝缘性能损坏造成驱动器功放管击穿短路，引起的驱动器报警，电机损坏引起的驱动器报警
若是插座接口进水，则更换插头或插座，并做好防水绝缘措施;若是驱动器功放管击穿，则更换驱动器功放管
460 并更换绝缘性能好的电机;若检查电机有无损坏，则将电机与驱动器断开，让驱动器不带电机运转，同时修改系统对应的电机高低电平选择参数，若不在出现报警，则为电机损坏或电机内部短路所致
⑤驱动器与电机搭配不当，如用大电流的驱动器驱动小电流的电机更换驱动器或电机型号，
，就控第记
使两者相互匹配.伺服驱动则必需与伺服电机功率匹配
④系统编程时出现程序操作报警，产生原因是进行了非法的编辑或操作不当查阅系统操作说明书的附录或本手册车床系统报警附录，根据系统的报警内容，查阅相应的处理方法
⑤系统出现序号报警或中文报警，由于参数设置不合理或编辑非法导致
查阅系统操作说明书的附录或本手册车床系统报警附录，根据系统的报警内容，查阅相应的处理方法
980T ，打开系统盖，将门阵重新拔插，再按实，若仍不能解决，则需送厂维修. 990H，则需调节电源盒 +5 的输出电压，若仍不能解决，则需送厂维修
故障现象二∶ 928TC出现"驱动器报警"而驱动器无报警故障原因 处理方法
①驱动器内部的 ALH 报警电路产生故障
将驱动器的 ALⅢ报警电路与系统的连接断开或者更换将驱动器送厂维修②执行圆弧加工程序时，由于加工的圆弧过象限，系统执行程序时死机，导致误报警初始化系统，修改加工程序，避免圆弧过象限
故障现象三∶991系统在驱动器正常工作时出现"Err-20"报警故障原因 处理方法
①系统信号线第1脚和第10脚之间接有一个三极管，在受到外部干扰时这个三极管导通使第 1脚变为低电平使系统产生报警
，数控笔记
检查系统信号线插头内是否有一个三极管，取消这一三极管
