维修服务项目三菱F700变频器报E.GF维修方法
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-4-16
三菱变频器维修报警代码大全如下：
三菱变频器故障报警代码之轻微故障
E.FN 风扇故障 冷却风扇是否异常
0L 失速防止（过电流） 电机是否在过负荷状态下使用
oL 失速防止（过电压） 是否是急减速运行
PS PU停止 是否按下操作面板的（stop/reset）键，使其停止。
Err 此报警在下述情况下显示 RES信号处于ON时
在外部运行模式下，试图设定参数
运行中，试图切换运行模式
在设定范围之外，试图设定参数
PU和变频器不能正常通信时
运行中（信号STF,SRF为ON），试图设定参数时
在Pr.77“参数写入禁止选择”参数写入禁止时，试图设定参数
三菱变频器故障报警代码之严重故障
代码 故障名称 检查要点
E.OC1 加速时过电流断路是否急加速运转 输出是否短路，主回路电源(R,S,T)是否供电。
E.OC2 定速时过电流断路 负荷是否有急速变化，输出是否短路。
E.OC3 减速时过电流断路 是否急减速运转，输出是否短路，电机的机械制动是否过早
E.OV1 加速时再生过电压断路 加速度是否太缓慢。
E.OV2 定速时再生过电压断路 负荷是否有急速变化。
E.OV3 减速，停止时再生过电压断路 是否急减速运转。
E.THM 电机过负荷断路(电子过流�；�) 电机是否在过负荷状态下使用。
E.THT 变频器过负荷断路(电子过流�；�) 电机是否在过负荷状态下使用。
E.IPF 瞬时停电保护 调查瞬时停电发生的原因
E.UVT 欠压�；� 有无大容量的电机启动，P，P1之间是否接有短路片或直流电抗器。
E.FIN 散热片过热 周围温度是否过高，冷却散热片是否堵塞。
E.GF 输出侧接地故障过电流�；� 电机，连接线是否接地
E.OHT 外部热继电器动作 电机是否过热。在Pr.180～Pr.186(输入端子功能选择)中任一个，设定值7（OH信号) 是否正确设定。
E.BE 制动晶体管异常 减少负荷J，制动的使用频率是否合适
E.OLT 失速防止 电机是否在过负荷状态下使用
E.OPT 选件报警
E.OP1～OP3 选件插口异常 选件功能的设定、操作是否有误。(1～3显示选件插口号)
E.PE 参数记忆因子异常 参数写入回数是否太多
E.PUE PU脱出发生 DU或PU的安装是否太松确认Pr.75的设定值
E.RET 再试次数溢出 调查异常发生的原因
E.CPU CPU错误
E. 6 CPU错误
E. 7 CPU错误
E.P24 直流24V电源输出短路 PC端子输出是否短路
常见系列产品故障
市场上正在推广使用的就是A700系列、E700系列、F700系列和D700系列。

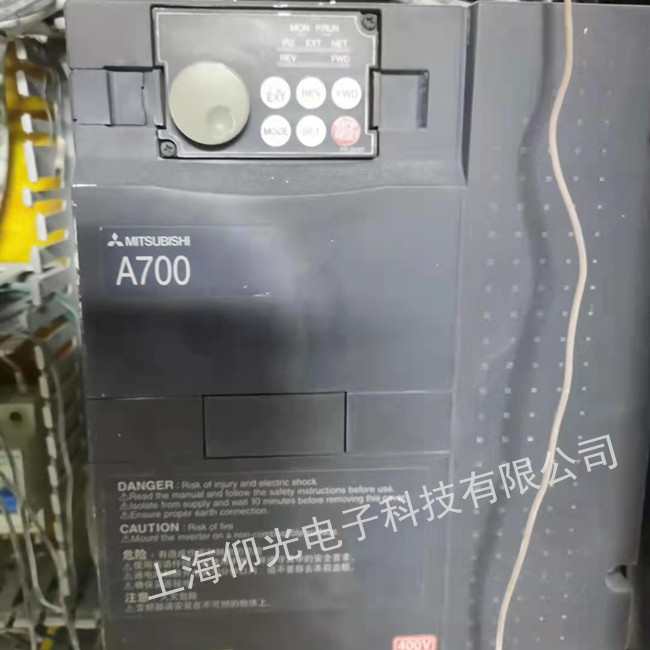

(1)对于A700系列，有时会碰到UV(欠压)故障，可以检查一下整流回路。A700系列7.5kW以下变频器的整流桥内置一个可控硅，变频器在正常运行时用于切断充电电阻，内置可控硅的损坏会导致欠压故障的出现。开关电源损坏也是A700系列变频器的常见故障，而常见的损坏器件就是一块M51996波形发生器芯片，此芯片的损坏通常是由于工作电压的突变而导致的。较容易出现问题的地方主要有芯片14脚的电源，调整电压基准值的7脚，反馈检测的5脚，以及波形输出的2脚等。此外，在平时维修中，还会经常碰到CPU板的损坏。常见的故障报警有E6、E7，而损坏器件也主要集中在CPU板的程序存储芯片，以及一些接口芯片上。
(2)对于E700系列变频器，碰到的常见故障有Fn故障，此故障主要由于风扇的损坏而引起的。但变频器在有报警的时候并不封锁输出。
功率模块的损坏，也是主要出现在E700系列变频器。对于小功率的变频器，由于是集成了功率器件，检测电路于一体的智能模块，当�？樗鸹凳敝荒芨唬蕹杀窘细�，已无维修价值。而对于5.5KW，7.5KW的E500系列变频器，选用7MBR系列的PIM功率模块，更换的成本相对较低，对此类变频器的损坏可以做一些维修。
