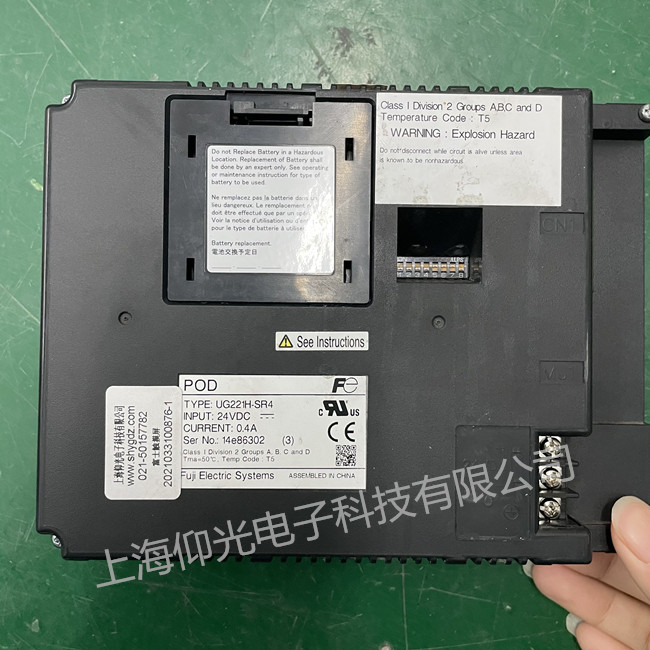

维修服务项目富士触摸屏维修常见故障UG221H-SR4价格低 当天好
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-4-6
富士触摸屏常见故障如下：
1. 上电无反应 主板逆变器部分损坏
2. 上电烧保险 逆变器烧坏 三极管D667击穿
3. 上电蓝屏，通电十分钟后屏幕变为蓝屏 主板CPU坏
4.主板LCD负压太低，LCD负压为0，主板故障
5. 屏幕偏黑 对比度问题
6. 通讯时有时无 通讯电缆接触不良造成通讯不良
7. 触摸失灵，有时白屏 触摸面板故障
8. 黑屏，死屏 逆变器烧坏 上电即烧保险，主板故障 液晶故障，主板亦烧损 主板电源部分损坏 主板故障，出现大电流烧损
9.背光灯不亮主板逆变器故障 逆变器受保护引起上电黑屏 液晶故障，触摸面板损坏
10. 触控正常，主板程序无反应 主板故障，更换主板
11.触摸不良，触摸失灵；操作灵敏度不够 触摸电阻异�！ ∫叩缱栉耷畲蟆 】突С绦蛭侍�
12. 电源烧损 电源三极管被大电流击穿 更换主板
13. 主板液晶元件均被严重腐蚀，上电无任何显示 客户环境恶劣造成文本元件损坏
14. PWR灯不亮，其他一切正�！ ≈匦陆雍肞WR灯信号线OK
15. 双串口无法通讯 错用软件所致
16. 主板松动 触摸面板固定支脚断裂 用强力胶粘合
17. 485串口通讯不良 更换IC后仍无法通讯，主板故障
18. 触摸屏上电无反应 主板逆变器部分烧毁
19. TP1、TP2对地短路，CPU烧损
20.通讯不良 串口针脚歪斜，接触不良导致无法通讯 调整针脚位置 误用软件所致
22. 画面不能切换 面板表面有裂痕导致触摸不良
23. 触摸死机，客户误用软件
黑屏或白屏故障：
a)先要判断故障在开关电源、信号处理部分还是TCON部分。
b)可通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。c)对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。
屏幕亮线,亮带或者是暗线：一般是液晶屏内部的故障，亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏.暗线一般是屏的本体有漏电，或者TAB柔性板连线开路.以上两种问题基本上是屏废了。
白屏分为两种情况：1)有信号输入 ，整个屏幕是白的，看不清图像，这是由于控制电路板故障引起的；2)有信号输入 ，整个屏幕是白的，能够看到图像，但图像仿佛被一层雾罩住，这是由于Cell不良所致。无法修复，需要更换LCD屏。
白屏，要检查三个电压：1)10V(或12V)，它是由5V（或3.3V）的屏供电电压经过一个简单升压后，产生的一个电压。2)25V(或30V)，它是由DC---DC电路输出的。3)负7伏，它也是由DC---DC电路输出的。如这3个电压都正常，接着要考虑主芯片是否虚焊、以及是否损坏等�；挂觳榈囊桓鲋氐憔褪瞧料�，看屏线有没有装到位、是否接触良好，必要时清洗一下屏线。另外屏的DC---DC变换电路，第一个要检查的就是滤波电容，第二个就是DC--DC电路的IC坏的多。
富士触摸屏维修：UG630H系列，UG530系列，UG520系列，UG430系列，UG420系列，UG320系列，UG221系列
UG630H-XH1、UG530H-US4、UG530H-US1、UG530H-UH4、UG530H-VH1、UG520H-VC1、UG430H-TS4、
UG430H-SS1、UG420H-TC1、UG420H-SC1、UG330H-SC4、UG330H-VS4、UG330H-SS4、UG320H-SC4、
UG221H-TC4、UG221H-SC4、UG221H-LC4、UG221H-LR4、UG221H-LE4、UG230H-TS、UG230H-SS、UG230H-LS、
DBH45-4A、DBH55-4A等
