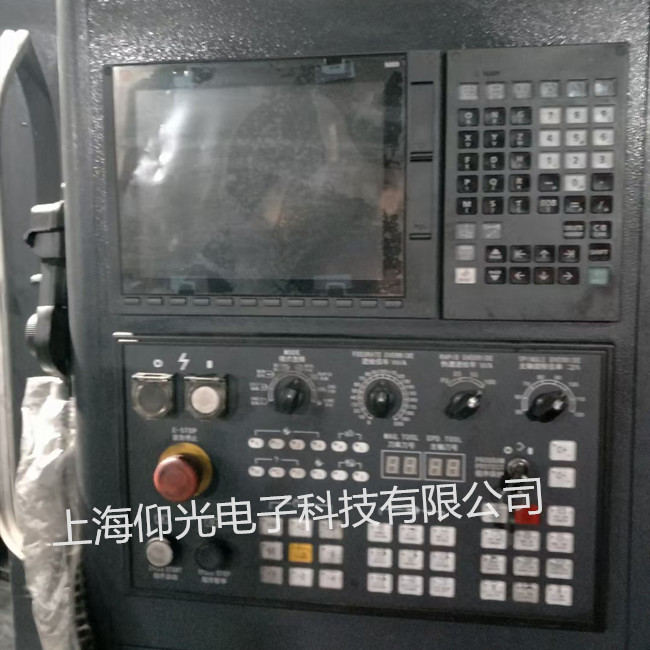

维修服务项目专业维修三菱数控系统M700V系列 M70V系列显示报警代码
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-3-29
三菱数控系统维修范围：64M系统、E60系统、E64系统、E64A系统、E64SM系统、C6系统、M70系统、M60S系统、3M系统等；
常维修的三菱数控系统有：M700V系列；M70V系列；M70系列；M60S系列；E68系列；E60系列；C6系列；C64系列；C70系列．
三菱（MITSUBISHI）数控系统维修包括3M、C6、C64、 M60、M60S、M700V 、E60、E68、C70、 M700、M70系列系统；包含系统的伺服驱动器
三菱数控系统维修常见故障如下：
开机后常见的故障报警及排除
开机后可能在[诊断]――[报警] 画面上显示很多故障报警，而且有些报警调试与实际现象并不相同 ，需要分析判断予以解除。
2.1 [M01 0006 XYZ]――这一故障报警表明某一轴或3轴全部超过硬极限。
现象： 实际情况是各轴尚未运动并未碰上极限开关。
故障分析及排除：
A. 各极限开关信号地址是按照系统规定连接，但接成了常开点，系统因此检测到了过行程故障。
处置： 只需将极限开关接成了常闭点，该故障消除。
B. 各极限开关信号地址不是按照系统规定连接。
处置：设置参数#2073,#2074,#2075，#1226 ，将极限开关信号接成了常闭点。
2.2
[S02 2219 XYZ] ,
[S02 2220 XYZ] ,
[S02 2225 XYZ],
[S02 2236 XYZ]――初始参数设置错误。
处置： 这表示开机后设定的伺服参数不对，要根据电机或编码器型号进行设置。
2.3 [Y03 MCP XYZ]――伺服驱动器未安装
现象：实际情况是伺服驱动器已安装，为什么会出现这类报警？
分析和处置：
1. 各连接电缆未插紧，将各电缆拔下后重新插紧。
2. 某条电缆有故障，更换电缆。
3. 上电顺序不对。应该先上伺服系统电，最后对控制器上电。
4.驱动器的轴号正确设定. 或终端插头未连接．
2.4 [Z55－RI/O未连接]
现象：实际情况是系统根本未有配备RI/O.而另一情况是系统确实配备了RI/O而且连接完成。但为何还会出现这种报警？
分析：● 上电顺序不对。先对控制器上电而后对RIO上电，结果造成控制器检测不到RIO.
●．主电缆CF10（控制器――基本I/O）连接不良。
处置：
1. 改变上电顺序。
2. 将CF10电缆重新插拔上紧。
3.检查对RI/O的供电电源。
2.5 [EMG LINE]――由于连接不当引起的急停故障
分析：可能是某连接电缆的故障也可能是连接故障。
处置： 将各电缆重新插拔上紧�；蚪玈H21电缆更换成R000
电缆。一般SH21电缆内有10根线，但对于C1型驱动器必须用R000型电缆。R000电缆必须是20根线全部接满。
2.6 [EMG SRV]――因为伺服系统故障出现的急停
分析：
1. SH21 电缆断线可能引起该故障。SH21电缆连接不良也可能出现该故障。
2.上电顺序不对也会出现该故障。
处置：更换SH21电缆并按正常顺序上电。
2.7 [ EMG PLC]――由PLC程序引起的急停
处置：监视PLC程序中引起的Y29F＝ON原因，解除引起急停的故障。
2.8 [EMG STOP]―― PLC 程序未运行。
处置：
检查控制器后面的“NCSYS ”旋钮是否＝1”
将该旋钮置为“0”
在显示器上设定PLC=“RUN”。
在GX-D软件的通讯画面上执行“格式化PLC内存”后，重新传入PLC程序。
2.9[U01——-无用户PLC]――尚未输入PLC程序
处置：输入PLC程序
三菱系统具有高兼容性和实用性的特点，因此在工业中也就经常见到他的身影。一般常用的三菱数控系统有：M700V系列；M70V系列；M70系列；M60S系列；E68系列；E60系列；C6系列；C64系列；C70系列。
