维修服务项目MODROL蒙德伺服驱动器维修 报警代码显示OC1/OC2修理代码大全
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-3-27
蒙德伺服驱动器问题案例分析案例一
驱动器频繁出现
及
报警原因分析：①系统接地不良，导致编码器受到干扰，电流瞬间过高，出现报警。②老的主板上的PG卡损坏，并且电机做重新自学习时电机会出现OC3报警，且不是LE**报警。③电机的最高扭矩没有限制住。（P306参数设定得太大）。E517适当加大。④大功率驱动器需要将A201参数改为5.且C101及C102参数修改为0.1以上。⑤编码器线路接触不良也容易出现此故障。⑥如在低压力段正常，但在大压力段就容易出现OC3报警，且压力波动大。就是油泵有问题。案例二
驱动器出现报警原因分析：①编码器断线②压力传感器损坏。③电机卡死。④驱动器压力传感器端口故障。（短接传感器端口与电源+，如P102没有显示就说明端口有故障。）案例三
驱动器出现
报警原因分析：①在电网电压正常的情况下频繁出现该报警为驱动器硬件有问题，此时可查看驱动器的直流母线电压（U109）是否正常，正常的电压大约550V，在起压力 140bar时应该在500V左右为正常。②驱动器硬件故障。案例四
驱动器出现
报警原因分析：①电机温度偏高，导致报警②电机温度�；は叨舷�。③驱动器硬件故障。案例五
驱动器出现
报警原因分析：①系统负载太重，驱动器�？槲露绕�，检查驱动器温度（U110参数大于85时会出现该报警）②驱动器散热风扇损坏。③驱动器硬件故障。
案例六
驱动器出现
报警 原因分析：①制动电阻故障或接线松动。 ②减速时间太短。 案例七
驱动器出现
报警 案例分析：电机编码器故障。

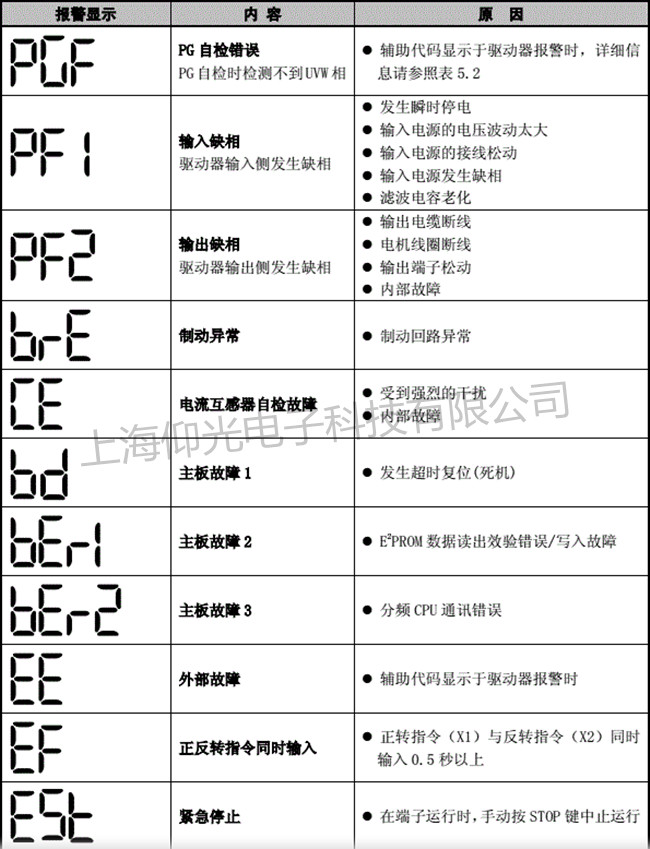

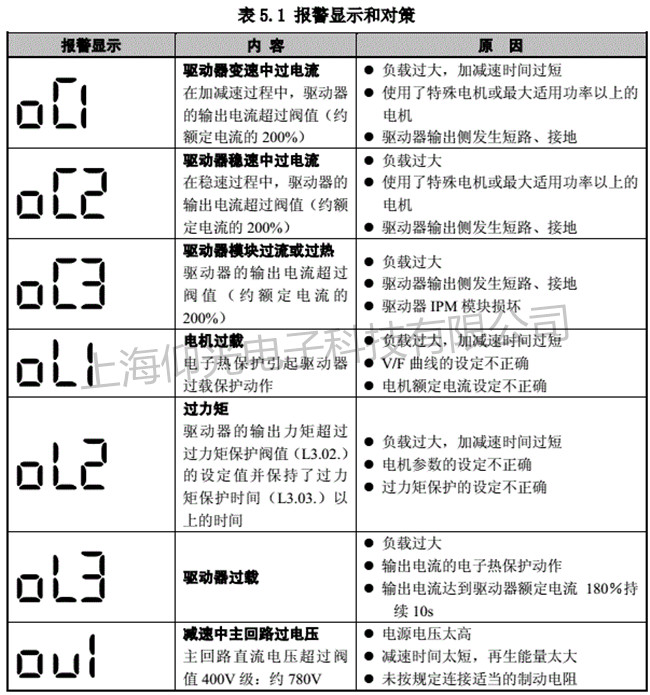

蒙德伺服驱动器报警代码维修如下图展示：
IMS-GL2电梯专用系列，IMS-GL3电梯专用系列，IMS-GF通用型系列，IMS-GL3-4011E。。。

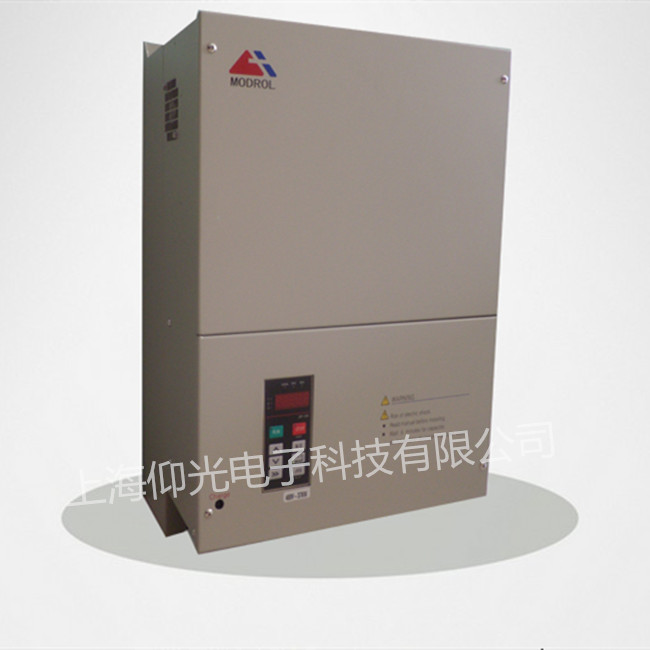

蒙德MODROL变频器型号：
IMS-GL3-4011E，IMS-GL3-4015E，IMS-GL3-4022E，IMS-GL3-4030E，IMS-GL3-4037E，IMS-GL3-4045E，IMS-GL3-4055E，
IMS-L2-45P5A，IMS-L2-4011A，IMS-L2-4015A IMS-L2-4022A IMS-L2-4030A IMS-L2-4037A IMS-L2-4045A IMS-L2-4055A，
IMS-M43P7A IMS-M45P5A IMS-M47P5A IMS-M4011A IMS-M4015A IMS-M4018A IMS-M4022A IMS-M4030A IMS-M4037A IMS-M4045A IMS-M4055A，
IMS-M2-43P7A IMS-M2-45P5A IMS-M2-47P5A IMS-M2-4011A IMS-M2-4015A IMS-M2-4022A IMS-M2-4030A，IMS-M2-4037A IMS-M2-4045A IMS-M2-4055A
IMS-GF3-47P5E IMS-GF3-45P5E IMS-GF3-4011E IMS-GF3-4015E IMS-GF3-4018P5E IMS-GF3-4022E IMS-GF3-4030E
此设备用于玻璃的钻孔加工，如图1所示，整个机加上有两根平行的横梁，两对钻轴分别安装在由4个位置电机带动可左右移动的固定板上，每块固定板分别由固定在横梁上下的两个直线导轨滑块与固定板连接在一起，钻轴的左右移动由固定在固定板上的位置电机M1,M2,M3,M4通过齿轮齿条带动钻轴沿Y方向左右移动
