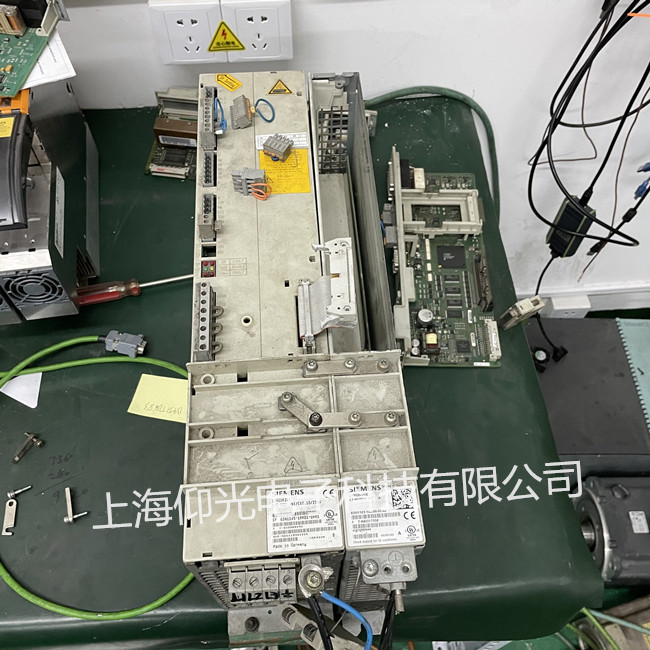

维修服务项目西门子伺服驱动器维修6SN1123-1AA00-0LA1报726维修
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-3-24
西门子6SN1123驱动器报警726维修，西门子驱动器亮红灯维修，西门子加工中心电机不转维修，启动跳闸维修，故障复位不了，，RDY红灯，温度故障 接地故障，功率部件故障，烧保险，跳闸，炸机，欠压，过流，无DC600V直流输出，黄灯不亮，指示灯全不亮，红灯亮，带不动负载，电路板烧毁，输出给定指令无工作，显示报警准备未绪，伺服驱动故障，编码器报警，DP通讯故障，X轴故障，Y轴不工作，Z轴无使能，

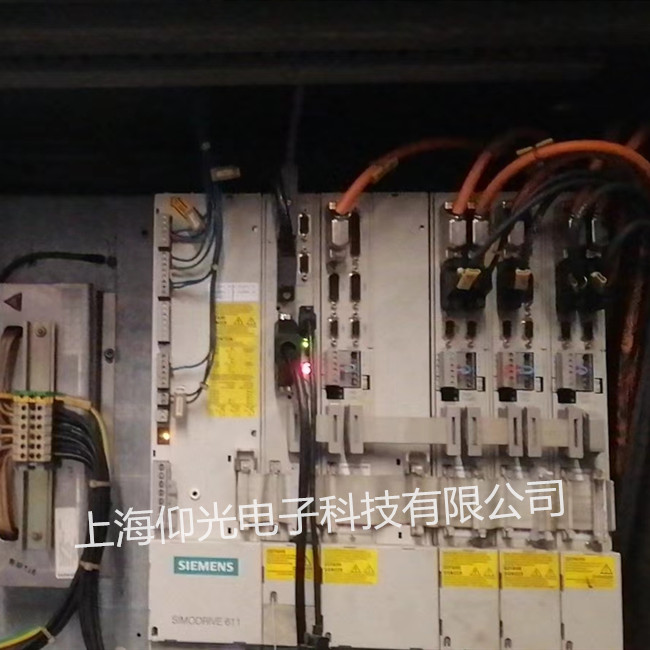

SIEMENS SIMODRIVE 611 伺服驱动系统故障诊断说明：
下列故障与警告的说明对于“SIMODRIVE 611 universal”的所有软件版本都有效。
001驱动器没有操作系统原因：存储模块内没有驱动器操作系统排除：－通过ＳimoCom Ｕ加载器操作系统－插装带有驱动器操作系统的存储�？槿啡希航油ǖ缭捶从Γ和Ｖ�、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
002计时溢出，Suppl. info:\%X原因：驱动处理器的时间计算不能再充分满足选用功能规定的循环时间。补充信息：仅限于西门子系统内部错误的诊断。排除：不使用如下大量费时的功能：－可变通讯功能（Ｐ1620）－追踪功能－以FFT方式启动或分析步进响应－速度前馈控制（Ｐ0203）－最小/最大存储（P1650.0）－DAC输出（最多１个频道）增加循环时间：－电流控制器循环（P1000）－速度控制器循环（ P1001）—位置控制器循环（P1009）－嵌入循环（Ｐ1010）确认：接通电源反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
003NMI预期监控，Suppl. info:\%X 原因：控制�？樯系募嗫丶剖逼饕丫诼�，其原因是控制模块在时间基准方面的硬件错误所导致。补充信息：仅限于西门子系统内部错误的诊断。排除：更换闭环控制�？椤Ｈ啡希航油ǖ缭捶从Γ和Ｖ�、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
004堆栈溢出。Suppl. info:\%X 原因：违反了内部处理器硬件堆栈的限制或数据存储在软件堆栈的限制，其原因很可能是控制�？榈挠布砦笏贾�。补充信息：仅限于西门子系统内部错误的诊断。排除：—驱动�？槎系绾笸ǖ纭豢刂颇？�。确认：接通电源反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
005 非法操作程序编码、非法扫描，SWI，NMI（DSP）。Suppl. info:\%X 原因：处理器在程序存储器中发现非法命令。补充信息：仅限于西门子系统内部错误的诊断。
725 译码器的脉冲数错误 原因：这个电机测量系统（P1005）的译码器脉冲数被设置成零。 排除：在P1005中协调这个电机测量系统的译码器的脉冲数至译码器能被使用。 这个间接的电机测量系统总是一定能配置成同步的并且感应的电机（排 除：感应电机运转）。 标准装置：2048增加量/旋转量 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
726 电压常数错误 原因：在P1114中电机的电压常数被设置成零。 排除：确定这个被使用的电机电压常数，并在P1114中输入。这个电压常数是当 电压减�。‥MF），以资产净值出售的条件下值为n=1000RPM，RMS值是在 当发电机停止时测量的（一段一段的） 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
727 功率部分和同步电机联合的错误 原因：为了同步电机功率部分不能舍弃 排除：—检查配置 —用一个正确的功率部件 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM) 728 扭矩/当前适应因素太高 原因：在控制器速度值太高时这个适应因素值在固定点扭矩和这个当前扭矩产生(lq) 排除：如果需要的条件下，输入正确的值。 第三方电机： 这个值从电机号码（P1102）中确定。 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
729 电机停转电流错误 原因：电机停转电流值（P1118）少于或等于零。 排除：在P1118中，确定使用的电机停转电流值并输入其值。 第三方电机： 这个停转电流值应该从电机数据栏中确定。 Siemens电机： 这个停转电流值从电机数据（P1102）中确定。 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
731 额定输出错误 原因：这个电机的比率额定输出值（ P1130）少于或等于零。
排除：在P1130中，确定使用的电机的额定电机输出值并输入其值 第三方电机： 这个额定电机输出值应该从电机数据栏中被确定。 Siemens电机： 这个额定电机输出值是从电机数据（P1102）中确定 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
732 额定速度错误 原因：电机的额定电机速度（P1400）值少于或等于零。 排除：在P1400中，确定使用的电机的额定电机输出值并输入其值 第三方电机： 这个额定电机速度应该从电机数据栏中被确定。 Siemens电机： 这个额定电机速度是从电机数据（P1102）中确定。 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
742 V/ f运转：驱动器，电机\%d不允许的条件 原因：在V/ f运转中，4或8kHz的转换频率是被允许的。 排除：改变P100或取消V/fyunzhuan (P1014). 当随着几个电机运转时/电机数据设置，频率也设置成P2100/P3100/P4100到 4或8kHz。 确认：接通电源 反应：停止、STOPⅡ(SRM,SLM) STOPⅠ(ARM)
