维修服务项目西门子840C报警代码显示1164故障分析
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-3-15
西门子840C系统维修故障。

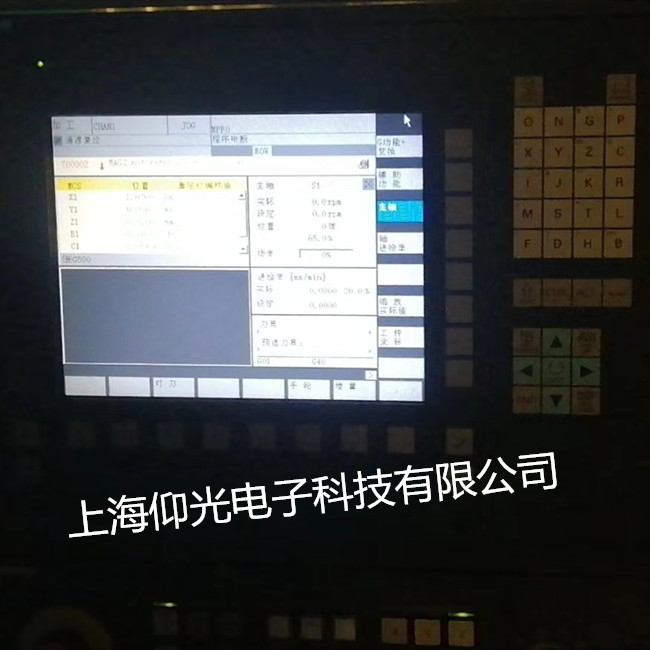

口故障现象:这台机床开机系统启动时出现如图3-51所示的报警界面。
口故障分析与检查:根据西门子840C系统构成原理，其MMC�？�6FC51110-ODB02 -OAA2上安装有512M硬盘，如图3-52所示。在系统开机启动时，通过执行硬盘中的系统文件，调用西门子软件进入数控系统页面�？统鱿终飧龉收�，说明硬盘引导文件没有装载。
德国西门子系统840C常见问题。
例1：一数控车床刚投入使用的时候，在系统断电后重新启动时，必须要返回到参考点。即当用手动方式将各轴移到非干涉区外后，再使各轴返回参考点。否则，可能发生撞车事故。所以，每天加工完后，最好把机床的轴移到安全位置。此时再操作或断电后就不会出现问题。
外部硬件操作引起的故障是数控修理中的常见故障。一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。这类故障有些可以通过报警信息查找故障原因。对一般的数控系统来讲都有故障诊断功能或信息报警。维修人员可利用这些信息手段缩小诊断范围。而有些故障虽有报警信息显示，但并不能反映故障的真实原因。这时需根据报警信息和故障现象来分析解决。
例2：我厂一车削单元采用的是SINUMERIK840C系统�；苍诠ぷ魇蓖蝗煌；Ｏ允局髦嵛露缺ň�。经过对比检查，故障出现在温度仪表上，调整外围线路后报警消失。随即更换新仪表后恢复正常。
西门子数控系统操作方法如下：
2.840面板上repos键的用法
A: 当加工中出现断刀等需要中断的情况可使用下述方法快速返回打断点
1"AUTO"单段方式"SBL"按下程序停，注意非"reset"
2 转"JOG"手动
3 选轴
4 退刀
5 停伺服，停主轴
6 换刀
7 按下"Repos"
8 主轴，伺服开
9 确定所选轴是自己所需的
10 进刀
11 到达停止位后，转"AUTO"??
12 按下"启动"键
使用中注意退刀方向。
3.840D刀补生效问题
A: 问题已解决，那天我编的程序只是一个例子呀。西门子840D轴参数里有一个22550的参数。关键就在这里：
22550为1时，机床加工程序必要有M06的换刀指令，然后刀长补偿才会生效。
22550为0时，只使用T号和D号编程即可。
4.840D对刀问题
A: 只要回到机床坐标系也就是G500，然后进入参数里的有效零偏和偏置，看看各轴的有效零偏是不是都是零，如果哪个轴的有效零偏不是零，就说明该轴的零点被修改了，把它改成零，然后确定就OK了。
5.你的西门子可以显示时间么
A: 西门子840D系统，没有在界面上显示时间的功能的，如果你也遇见了这个问题，在加工程序中写入以下程序段：
MSG("NOWIS:"<<2000+$A_YEAR<<"."<<$A_MONTH<<"."<<$A_DAY<<":
"<<$A_HOUR<<":"<<$A_MINUTE<<": "<<$A_SECOND)
当程序运行时，在屏幕的系统状态显示区域显示当前的系统时间了。
也可将上述程序段保存为一个单独的程序，以后想看时间的时候，直接调出来运行就可以了。
